您的位置：您的位置：首頁 → 電機產品 → 直流電機 → 中小直流電機 → Z系列中型直流電機

產品名稱：

Z系列中型直流電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 中小直流電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

Z系列中型直流電機產品詳細說明：

一、概述
Z710型直流電動機是新開發的Z系列直流電機，其中心高為710毫米。由于Z710型電機的結構及性能有其獨特性，與Z系列中型直流電機有一定差別。

二、使用條件
1．電機可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。
2．電機的冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。
3．電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。
4．電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。
5．電機的供電電源采用靜止整流電源，也可采用直流發電機電源。

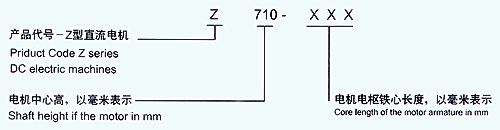

三、Z系列中型直流電機型號說明

Z系列中型直流電機選型說明

四、產品結構特點
本電機的機座采用多角形疊片結構，具有體積小、重量輕等優點，適用可控硅整流電源。電機的絕緣等級為F級。電機采用無溶劑漆真空壓力浸漬處理(VPI，使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。電樞鐵心由硅鋼片疊裝而成，具有良好的導磁性能電機采用滾動軸承，運行穩定。本電機的安裝型符合GB997和IEC34-7《電機結構及安裝形式代號》
標準IM1001 端蓋式軸承，底腳安裝，水平放置，圓柱形單軸伸
可派生IM1002端蓋式軸承，底腳安裝，水平放置，圓柱形雙軸伸
電機的防護等級根據GB4942．1和IEC34-5《電機外殼防護分級》標準，標準電機的外殼防護等級有IP23和IP44兩種。電機冷卻方法根據GB1993和IEC34—6《電機冷卻方法》標準。標準電機有ICl7、IC37和ICW37A86三種。用戶如需其他防護等級、冷卻方法可另行協商。本電機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。

五、產品性能
1、本電機的定額為連續工作方式(S1)。
2、本電機的標準額定電壓有440V、660V、750V三種。
3、本電機的勵磁方式為他勵，勵磁繞組有四個引線端子，分為兩組兩組串聯時勵磁電壓為220V，并聯時勵磁電壓為110V。電機的實際勵磁電壓，應以電機實際勵磁電流達到額定值為準，本電機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵磁電流穩定后，不得超過。
4、本電機的過載能力：
第一類直流電機(A類)能承受下表所規定的短時(一分鐘)過載。

基速的百分數	額定電流的百分數
基速的百分數	偶爾使用	經常使用
100 200 300以上	200 160 140	175 150 125

第二類直流電機(B類)能承受下表所規定的短時(一分鐘)過載。

基速的百分數	額定電流的百分數
基速的百分數	偶爾使用	經常使用
100 200 300以上	200 200 175	175 160 140

第二類直流電機(B類)應能承受下列連續負載：
(1)在額定電樞電壓和額定轉速范圍內帶115％額定功率負載連續運行，在此負載下，溫升將較高，其他特性可能與額定條件下運行的規定不同。
(2)在額定電樞電壓和額定轉速范圍內，在額定負載連續運行后，緊接著以125％額定功率負載運行二小時，溫升不超過規定數值，其他性能可能與額定條件下運行的規定值不同。
* 偶爾使用的短時過載能力是指很少發生或在緊急情況下，電機在一分鐘內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定。
** 經常使用的短時過載能力是指作為正常工作周期的一部分，電機反復承受超過額定負載的能力。
*** 短時過載運行之后，必須輕載運行，使電機整個負載周期的負載均方根值不超過其連續定額。
對第二類直流電機(B類)，偶爾使用時過載倍數允許達到2．5倍(在額定基速時)，時間不超過15秒(但需與本公司協商)。
5、電流變化率
在所有轉速及負載下，電機的電流變化率(di／dt)允許達200倍額定電流/秒。
6、噪聲振動
本系列電機的噪聲符合符合《GB2806電機噪聲測定方法》和《IEC34-9電機噪聲限值標準》的規定。
本系列電機的振動符合《GB2807電機振動測定方法》和《IEC-14電機振動測試方法及限值標準》的規定。

六、容量選擇
第一類直流電機(A類)：
這類電機的詳細數據見技術數據表，用戶可以根據所需的容量，轉速和電壓等選定電機的型號和規格。
第二類直流電機(B類)：
這類電機的功率、電流等技術數據要比A類技術數據表中的值低，但具體數值要由用戶和制造公司商定。
本電機除技術數據中所列出規格外，用戶可以根據具體需要和制造公司協商，派生出其他規格直流電機。

七、技術數據(A類)

Z710-320適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	通風
編號	440V	660V	750V	功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	風量	風壓
1	480			800	1963	92.6	1100	8.5	289	4.0	0.85
2	560			1000	2473	93.3	1100	10	296	4.6	1.08
3		530		1000	1621	93.4	1100	10	289	4.4	1.0
4		745		1250	2021	93.7	1200	8.4	289	5.1	1.3
5			645	1250	1775	93.9	1100	9.8	296	5.0	1.26
6		860		1500	2423	93.8	1100	8.7	296	6.0	1.75
7			845	1500	2129	93.9	1200	8.2	289	5.9	1.7

Z710-400適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	通風
編號	440V	660V	750V	功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	風量	風壓
1	380			800	1967	92.4	1000	9.3	337	4.2	0.93
2	445			1000	2440	93.2	1000	10.9	344	4.7	1.13
3		422		1000	1624	93.3	1000	10.6	337	4.6	1.08
4		590		1250	2019	93.8	1100	8.7	337	5.1	1.3
5			515	1250	1774	93.9	1000	10.5	344	5.1	1.3
6		690		1500	2418	94	1000	9.13	344	5.9	1.7
7			680	1500	2125	94.1	1100	8.5	337	5.7	1.6

Z710-500適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	通風
編號	440V	660V	750V	功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	風量	風壓
1	305			800	1975	92.1	800	10.4	397	4.4	1.0
2	360			1000	2446	92.9	800	11	404	4.8	1.17
3		337		1000	1625	93.2	800	11.6	397	4.7	1.13
4		470		1250	2021	93.7	1000	10.1	397	5.2	1.35
5			410	1250	1777	93.8	800	11.4	404	5.2	1.35
6		550		1500	2419	94	800	10.6	404	6.0	1.75
7			530	1500	2125	94.1	1000	10.9	397	5.8	1.65

Z710-630適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	通風
編號	440V	660V	750V	功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	風量	風壓
1	240			800	1988	91.4	700	11.9	475	4.8	1.17
2	280			1000	2458	92.5	700	13.3	482	5.3	1.4
3		268		1000	1633	92.8	700	12.7	475	5.0	1.26
4		370		1250	2027	93.4	800	11.8	475	5.5	1.49
5			325	1250	1783	93.5	700	12.7	482	5.5	1.49
6		435		1500	2425	93.7	700	12.1	482	6.3	1.92
7			430	1500	2129	93.9	800	11.1	475	6.0	1.75

Z710-800適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	通風
編號	440V	660V	750V	功率	額定電流	效率	最大轉速	勵磁功率	轉動慣量	風量	風壓
1	185			800	2008	90.5	550	14.5	576	5.5	1.49
2	220			1000	2477	91.7	550	14.2	583	5.8	1.65
3		210		1000	1645	92.1	550	13.7	576	5.5	1.49
4		290		1250	2038	93	700	13.6	576	6.1	1.81
5			255	1250	1793	92.9	550	13.8	583	6.0	1.75
6		345		1500	2436	93.3	550	13.4	583	6.8	2.21
7			325	1500	2138	93.3	700	13.6	576	6.5	2.03

八、外形圖和安裝尺寸表

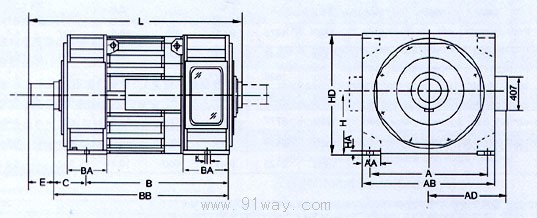

管道通風（IC17）
半管道通風（IC37）

Z系列中型直流電機外形尺寸

型號	主要尺寸	底腳尺寸									軸伸尺寸		出線盒尺寸
型號	H L C HD	A	B	K	HA	AB	BB	AA	BA	BA’	D	E	AD
Z710-320	710 1890 355 1415	1400	1120	56	40	1540	1610	200	475	535	250	410	1028
Z710-400	710 1970 355 1415	1400	1250	56	40	1540	1690	200	475	535	250	410	1028
Z710-500	710 2070 355 1415	1400	1250	56	40	1540	1790	200	475	535	250	410	1028
Z710-630	710 2250 355 1415	1400	1400	56	40	1540	1920	200	475	535	250	410	1028
Z710-800	710 2420 355 1415	1400	1600	56	40	1540	2090	200	475	535	250	410	1028

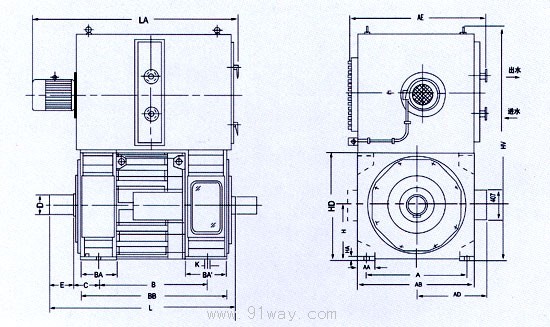

帶背包式、空冷卻器（ICW37A86）

型號	主要尺寸				底腳尺寸									軸伸尺寸		出線盒尺寸	冷卻器尺寸
型號	H	L	C	HD	A	B	K	HA	AB	BB	AA	BA	BA'	D	E	AD	LA	AE	HV
Z710-320	710	1890	355	1415	1400	1120	56	40	1540	1610	200	475	535	250	410	1028	2390	1830	3044
Z710-400	710	1970	355	1415	1400	1250	56	40	1540	1690	200	475	535	250	410	1028	2470	1830	3044
Z710-500	710	2070	355	1415	1400	1250	56	40	1540	1790	200	475	535	250	410	1028	2500	1830	3044
Z710-630	710	2250	355	1415	1400	1400	56	40	1540	1920	200	475	535	250	410	1028	2630	1830	3044
Z710-80	710	2420	355	1415	1400	1600	56	40	1540	2090	200	475	535	250	410	1028	2800	1830	3044

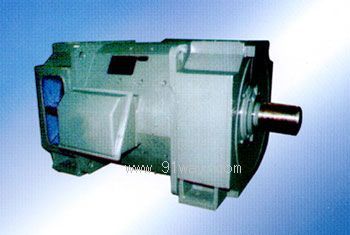

Z系列中型直流電機

Z系列中型直流電機（示意圖）
