您的位置：您的位置：首頁 → 電子電器 → 電力電子 → 晶閘管 → KP型普通晶閘管

產品名稱：

KP型普通晶閘管

型號規格：

放大圖片

產品類別：

常規產品 -- 電子電器 -- 晶閘管

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

產品電子樣本（pdf文件）

KP型普通晶閘管產品詳細說明：

KP型普通晶閘管用于調溫，調光電源整流、逆變、電機調速、直流牽引、發電機勵磁、快速開關、自動控制、變頻裝置。

型　號 TYPE **=VRRM/100	/T(AV) @TC= 70℃	VDRM VRRM	/TSM @TVJM &10ms	VTM @/TM &TC=TVJM		VTO @TVJM	rT @TVJM	TVJM	RthJC	RthCH	F ±10%	外形Outline
型　號 TYPE **=VRRM/100	A	V	kA	A	V	V	mΩ	℃	K/W	K/W	kN	外形Outline
電壓至 1400V(Up to 1400V)
KP6 400-**	400	600-1400	6.3	600	1.23	0.85	0.640	125	0.080	0.02	5	KP6
KP5 700-**	700	600-1400	9.1	1500	1.75	0.95	0.530	125	0.041	0.01	5	KP5
KP7 800-**	850	600-1400	12.8	1500	1.45	0.87	0.382	125	0.035	0.01	10	KP7
KP8 900-**	900	600-1400	15.0	1500	1.35	0.85	0.330	125	0.035	0.008	15	KP8
KP9 1700-**	1700	600-1400	26.0	1500	1.10	0.86	0.160	125	0.020	0.005	22	KP9
KP4 1800-**	1850	600-1400	29.0	3000	1.23	0.84	0.130	125	0.018	0.005	30	KP4
KPA 2600-**	2640	600-1400	47.0	3000	1.16	0.87	0.098	125	0.013	0.004	45	KPA
KPX 3300-**	3310	600-1400	60.0	3000	1.12	0.83	0.092	125	0.010	0.003	56	KPX
電壓至 1800V(Up to 1800V)
KP6 300-**	320	1200-1800	5.0	600	1.62	0.93	1.150	125	0.080	0.02	5	KP6
KP5 600-**	640	1200-1800	8.3	1500	1.97	1.09	0.587	125	0.041	0.01	5	KP5
KP7 700-**	770	1200-1800	11.5	1500	1.65	0.90	0.500	125	0.035	0.01	10	KP7
KP8 800-**	850	1200-1800	14.0	1500	1.45	0.91	0.360	125	0.035	0.008	15	KP8
KP9 1500-**	1520	1200-1800	25.0	1500	1.18	0.88	0.200	125	0.020	0.005	22	KP9
KP4 1700-**	1710	1200-1800	28.0	3000	1.36	0.88	0.160	125	0.018	0.005	30	KP4
KPA 2500-**	2520	1200-1800	45.0	3000	1.27	0.91	0.120	125	0.013	0.004	45	KPA
KPX 3000-**	3030	1200-1800	60.0	3000	1.23	0.90	0.110	125	0.010	0.003	56	KPX
電壓至 2600V(Up to 2600V)
KP5 500-**	510	2000-2400	7.8	1500	2.49	0.94	1.036	125	0.041	0.01	5	KP5
KP7 600-**	670	2000-2400	10.0	1500	2.00	0.92	0.720	125	0.035	0.01	10	KP7
KP4 1400-**	1470	2000-2400	23.0	3000	1.65	0.96	0.230	125	0.018	0.005	30	KP4
KPA 2100-**	2110	2000-2400	35.0	3000	1.50	0.96	0.179	125	0.013	0.004	45	KPA
KPX 2700-**	2730	2000-2400	45.0	3000	1.31	0.90	0.137	125	0.010	0.003	56	KPX
KP8 750-**	750	2000-2600	11.0	1500	1.70	0.95	0.500	125	0.035	0.008	15	KP8
KP9 1400-**	1400	2000-2600	24.0	1500	1.30	0.89	0.270	125	0.020	0.005	22	KP9
電壓至 3400V(Up to 3400V)
KPA 1800-**	1850	2400-2800	30.0	3000	1.77	1.02	0.250	125	0.013	0.004	45	KPA
KPX 2400-**	2470	2400-2800	43.0	3000	1.49	0.98	0.170	125	0.010	0.003	56	KPX
KP8 700-**	700	2400-3000	10.5	1500	1.90	1.00	0.600	125	0.035	0.008	15	KP8
KP9 1300-**	1300	2400-3000	23.0	1500	1.40	0.95	0.300	125	0.020	0.005	22	KP9
KP5 400-**	410	2400-3400	6.3	1500	3.63	1.04	1.725	125	0.041	0.01	5	KP5
KP7 500-**	530	2400-3400	8.0	1500	2.78	0.98	1.200	125	0.035	0.01	10	KP7
KP8 500-**	580	2800-3400	8.4	1500	2.49	1.03	0.970	125	0.035	0.008	15	KP8
KP9 1000-**	1010	2800-3400	17.0	1500	1.92	1.08	0.560	125	0.020	0.005	22	KP9
KP4 1200-**	1240	2400-3400	19.2	3000	2.11	1.06	0.350	125	0.018	0.005	30	KP4
KPA 1700-**	1770	2800-3400	30.0	3000	1.94	1.05	0.298	125	0.013	0.004	45	KPA
KPX 2100-**	2190	2800-3400	33.0	3000	1.71	1.00	0.235	125	0.010	0.003	56	KPX
電壓至 4200V(Up to 4200V)
KP8 400-**	480	3600-4200	7.0	1000	2.62	1.15	1.470	125	0.035	0.008	15	KP8
KP9 800-**	870	3600-4200	15.0	1500	2.35	1.15	0.799	125	0.020	0.005	22	KP9
KP4 900-**	960	3600-4200	14.7	3000	3.19	1.15	0.680	125	0.018	0.005	30	KP4
KPA 1400-**	1440	3600-4200	25.0	3000	2.51	1.15	0.452	125	0.013	0.004	45	KPA
KPX 1800-**	1880	3600-4200	25.0	3000	2.08	1.04	0.345	125	0.010	0.003	56	KPX

全壓接型（Free Floating Type）

型　號 TYPE **=VRRM/100	/IT(AV)		VDSM VRSM	VDRM VRRM	ITSM @TVJM &10ms	VTM @/TM &TC=TVJM		VTo @TVJM	rT @TVJM	TVJM	RthJC	RthCH	F ±10%	外形Outline
		@TC	VDSM VRSM	VDRM VRRM	ITSM @TVJM &10ms	VTM @/TM &TC=TVJM		VTo @TVJM	rT @TVJM	TVJM	RthJC	RthCH	F ±10%
	A	℃	V	V	kA	A	V	V	mΩ	℃	K/W	K/W	kN
電壓至 2200V(Up to 2200V)
KPB 3900-**	3980	70	1800-2200	1800-2200	64.5	3000	1.15	0.86	0.095	125	0.007	0.002	70	KPB
KPC 5700-**	5750	70	1800-2200	1800-2200	80.0	3000	1.05	0.87	0.061	125	0.005	0.002	90	KPC
KPC 5200-**	5270	70	1800-2200	1800-2200	80.0	3000	1.05	0.87	0.061	125	0.0057	0.002	90	KHC
電壓至 3400V(Up to 3400V)
KPD 6800-**	6810	70	2200-2800	2200-2800	105.0	6000	1.19	0.88	0.052	125	0.004	0.001	120	KHD
KPB 3200-**	3270	70	2400-3400	2400-3400	54.0	3000	1.41	0.95	0.153	125	0.007	0.002	70	KPB
KPC 4600-**	4610	70	2400-3400	2400-3400	69.0	3000	1.21	0.86	0.115	125	0.005	0.002	90	KPC
KPC 4200-**	4240	70	2400-3400	2400-3400	69.0	3000	1.21	0.86	0.115	125	0.006	0.002	90	KHC
電壓至 4200V(Up to 4200V)
KP8 500-**	540	70	3600-4200	3600-4200	6.5	1000	2.40	0.95	1.450	125	0.035	0.008	15	KP8
KP9 1000-**	1090	70	3600-4200	3600-4200	16.0	1500	1.90	1.05	0.560	125	0.017	0.005	22	KP9
KPX 1900-**	1900	70	3600-4200	3600-4200	30.0	3000	1.85	0.84	0.335	125	0.011	0.003	50	KHX
KPB 3000-**	3000	70	3600-4200	3600-4200	46.0	3000	1.55	0.98	0.190	125	0.007	0.002	70	KPB
KPC 3900-**	3970	70	3600-4200	3600-4200	60.0	3000	1.35	0.97	0.126	125	0.006	0.002	90	KHC
KPC 4300-**	4320	70	3600-4200	3600-4200	60.0	3000	1.35	0.97	0.126	125	0.005	0.002	90	KPC
KPD 5200-**	5250	70	3000-4200	3000-4200	83.5	6000	1.58	0.98	0.100	125	0.004	0.0001	120	KHD
電壓至 5200V(Up to 5200V)
KP8 300-**	370	70	4600-5200	4200-4600	5.0	500	2.20	1.28	1.830	125	0.045	0.008	15	KH8
KP9 800-**	830	70	4600-5200	4200-4600	12.4	1000	1.90	1.12	0.780	125	0.022	0.005	22	KH9
KPA 1300-**	1300	70	4600-5200	4200-4600	20.0	1500	1.73	1.10	0.420	125	0.015	0.004	40	KHA
KPX 1400-**	1470	70	4600-5200	4200-4600	23.5	3000	2.76	1.18	0.525	125	0.011	0.003	50	KHX
KPB 2100-**	2100	70	4600-5200	4200-4600	43.0	3000	1.97	1.05	0.305	125	0.009	0.002	70	KHB
KPC 3000-**	3030	70	4600-5200	4200-4600	55.0	3000	1.78	1.04	0.248	125	0.006	0.002	90	KHC
KPD 3900-**	3930	70	4600-5200	4200-4600	80.0	3000	1.46	1.08	0.127	110	0.004	0.001	120	KHD
電壓至 6500V(Up to 6500V)
KP8 300-**	350	70	5400-6500	4500-5600	4.5	1000	3.50	1.20	2.300	125	0.045	0.008	15	KH8
KP8 400-**	420	70	5400-6500	4500-5600	4.5	1000	3.50	1.20	2.300	125	0.035	0.008	15	KP8
KP9 700-**	730	70	5400-6500	4500-5600	11.8	1000	2.25	1.20	1.050	125	0.022	0.005	22	KH9
KP9 800-**	850	70	5400-6500	4500-5600	11.8	1000	2.25	1.20	1.050	125	0.017	0.005	22	KP9
KPA 1000-**	1010	70	5400-6500	4500-5600	14.0	1500	2.37	1.20	0.780	125	0.015	0.004	40	KHA
KPX 1300-**	1360	70	5400-6500	4500-5600	21.9	1500	2.12	1.15	0.645	125	0.011	0.003	50	KHX
KPB 1800-**	1800	70	5400-6500	4500-5600	32.0	3000	2.49	1.25	0.412	125	0.009	0.002	70	KHB
KPC 2800-**	2800	70	5400-6500	4500-5600	45.0	3000	2.00	1.18	0.274	125	0.006	0.002	90	KHC
KPC 3000-**	3070	70	5400-6500	4500-5600	45.0	3000	2.00	1.18	0.274	125	0.005	0.002	90	KPC
KPD 3400-**	3400	70	5400-6500	4500-5600	71.0	3000	1.69	1.13	0.185	110	0.004	0.001	120	KHD
電壓至 8500V(Up to 8500V)
KPC 1900-**	1980	70	7000-8000	6500-7500	55.0	4000	2.98	1.25	0.435	110	0.006	0.002	90	KHC
KP8 300-**	300	70	7000-8500	6500-8000	4.5	500	2.95	1.47	2.950	125	0.045	0.008	15	KH8
KP9 600-**	610	70	7000-8500	6500-8000	12.1	1000	2.90	1.35	1.550	125	0.022	0.005	22	KH9
KPD 2400-**	2400	55	7000-8500	6500-8000	40.0	1500	1.90	1.30	0.400	90	0.004	0.001	120	KHD

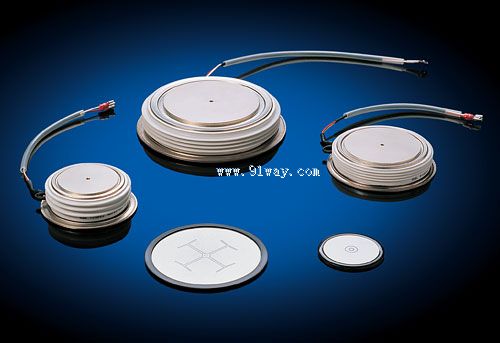

KP型普通晶閘管

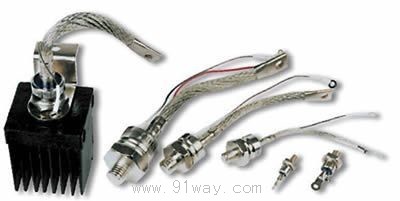

KP型普通晶閘管（示意圖）
