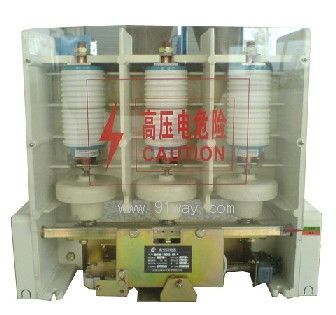

JCZ5-12J(D)/630-6.3型高壓真空接觸器產品詳細說明：

JCZ5系列高壓真空接觸器適合于電力、冶金、礦山、石化、建筑等部門和廠礦企業配用電系統，用于控制12kV、7.2kV及以下等級的高壓電機，變壓器及容性負載等用電設備,特別適用于各種頻繁操作領域。體積小，重量輕，采用當今國際流行的上下布置的組裝式結構，使用維護方便，易于組成F-C回路成套設備。

JCZ5-12J(D)/630-6.3型高壓真空接觸器參數：

額定電壓		12kV
額定電流		630A
額定關合電流（有效值		6300A
額定最大分?jǐn)嚯娏?/TD>		5040A
額定操作電壓		110/220V.AC
雷擊沖擊耐受電壓		75kV
額定短時耐受電流		6.3kA
額定短路持續時間		4s
額定峰值耐受電流		16kA
分閘狀態下觸頭間工頻耐受電壓		42kV
合閘線圈吸合電流		≤DC10/5A
保持線圈保持電流		DC0.6/0.3A
分閘線圈脫扣電流		DC2.5/1.3A
額定操作頻率		300次/h
機械壽命		30×104次
電壽命	AC-3	25×104次
	AC-4	10×104次
觸頭開距		6+1-0.5mm
超程		1.5±0.5mm
平均合閘速度		0.2±0.1m/s
平均分閘速度		0.6±0.1m/s
三相合閘同期性		≤2.0ms
觸頭彈跳時間		≤5.0ms
合閘時間		≤150ms
固有分閘時間		≤50ms
各相導電回路電阻（20℃）		≤250μΩ
合閘狀態觸頭彈簧長度		36±1mm
重量		約32kg

額定工作電壓 約定發熱電流A 使用壽命（次） 使用類別 額定工作電流 機械 電氣 交流 直流 直流220V 6 ≥5×106 ≥2×105 DC11 0.4 A 交流380V 6 AC11 4A

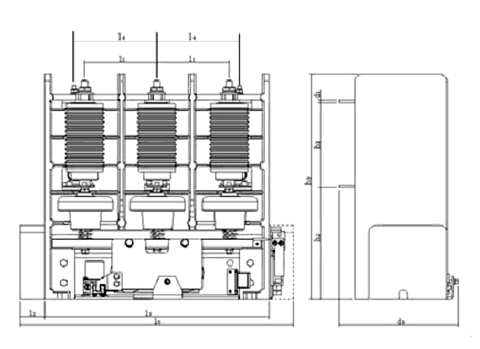

JCZ5-12J(D)/630-6.3型高壓真空接觸器外形圖：

型號	W0	W1	W2	W3	W4	W5	H1	H2	H3	D0	D1	D2	Φ	Φ
	安裝尺寸				相距					安裝尺寸			安裝孔徑	母線孔徑
JCZ5- 12kV	390	510	30	450	170	144	450	168	225	161	240	4(5)	9	13

JCZ5-12J(D)/630-6.3型高壓真空接觸器
