規格號

Specification No.

JPK-31/065

觸點組合形式

Contact Configuration

1Z

試驗電壓 （直流或50Hz交流峰值）

Test Voltage （DC or AC 50Hz Peak）kV

30

額定工作電壓(峰值)

Rated Operating Voltage(Peak)

kV

DC or AC 50Hz

25

AC2.5MHz

AC16MHz

AC32MHz

額定承載電流(有效值)

Continuous Current,

Carry( RMS)A

DC or AC 50Hz

20

AC2.5MHz

AC16MHz

AC32MHz

接觸電阻Contact Resistance （Ω）

0.05

分布電容Contact Capacitance

（pf）

斷開的觸點間Beteween Open Contacts

觸點與外殼間Open Contacts to Ground

最大動作時間  Operate Time Max. (ms)

18

最大釋放時間  Release Time Max.(ms)

9

溫度范圍   Range of Temp.(℃)

-40~+85

機械壽命Expected Mechanical Life(×106)

1

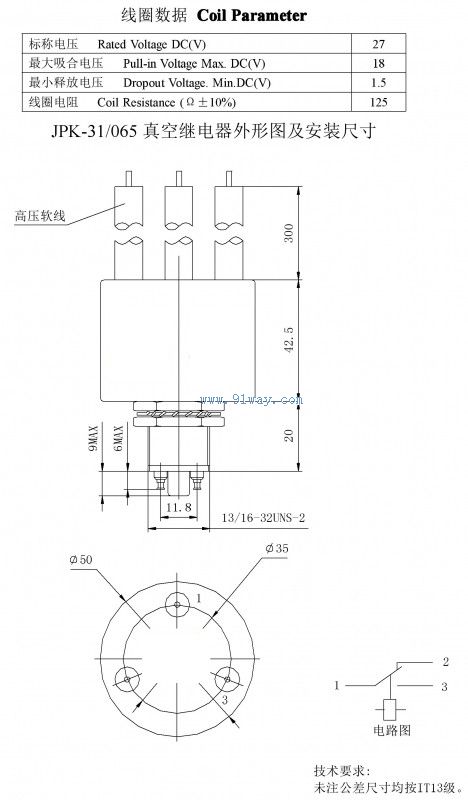

標稱電壓   Rated Voltage DC(V)

27

最大吸合電壓   Pull-in Voltage Max. DC(V)

18

最小釋放電壓   Dropout Voltage. Min.DC(V)

1.5

線圈電阻   Coil Resistance (Ω±10%)

125
