規(guī)格號

Specification No.

JPK-2/057

觸點組合形式

Contact Configuration

1Z

試驗電壓 （直流或50Hz交流峰值）

Test Voltage （DC or AC 50Hz Peak）kV

15

額定工作電壓(峰值)

Rated Operating Voltage(Peak)

kV

DC or AC 50Hz

12

AC2.5MHz

AC16MHz

AC32MHz

額定承載電流(有效值)

Continuous Current,

Carry( RMS)

A

DC or AC 50Hz

30

AC2.5MHz

AC16MHz

AC32MHz

接觸電阻Contact Resistance （Ω）

0.025

分布電容Contact Capacitance

（pf）

斷開的觸點間

Beteween Open Contacts

0.5

觸點與外殼間

Open Contacts to Ground

1

最大動作時間  Operate Time Max. (ms)

18

最大釋放時間  Release Time Max.(ms)

9

溫度范圍   Range of Temp.(℃)

-55~+125

沖擊級別  Shock, 11ms 1/2Sine(Peak g’s)

50

振動級別  Vibration ,Peak 10g’s( Hz)

10~500

機械壽命

Expected Mechanical Life(×106)

1

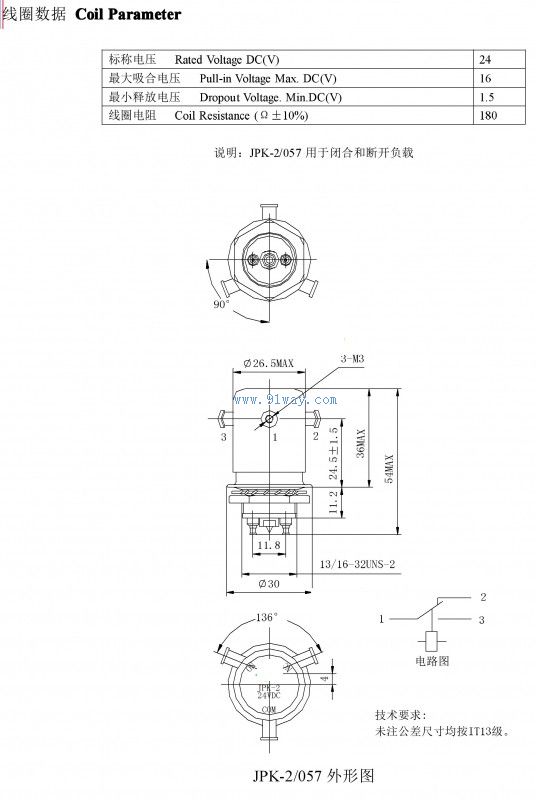

標稱重量   Weight (g)

80

標稱電壓   Rated Voltage DC(V)

24

最大吸合電壓   Pull-in Voltage Max. DC(V)

16

最小釋放電壓   Dropout Voltage. Min.DC(V)

1.5

線圈電阻   Coil Resistance (Ω±10%)

180
