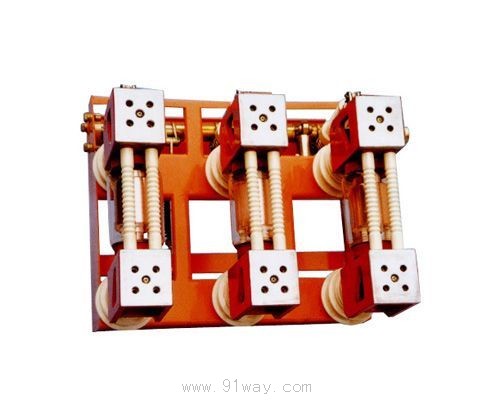

ZN28系列高壓真空斷路器產品詳細說明：

ZN28－12系列真空斷路器為額定電壓 12kV，三相交流50Hz的高壓戶內開關設備，是我廠從西安高壓電器研究所引進技術制造的產品。

ZN28系列高壓真空斷路器符合GB1984-89標準，是目前國內生產的ZN3、ZN4與ZN5B的替代產品。

ZN28－12系列真空斷路器為小型化結構，具有體積小，開斷能力大，壽命長，無爆炸危險，維修簡單，成本低等特點，適用于工礦企業，發電廠及變電所的保護和控制，尤其適用于頻繁操作的場所，如投切電容器組，控制電爐變壓器和高壓電機等。該產品總體結構分為開關本體與操動機構一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN28－12基本型，適用于各種中置固定式開關柜，如OGXZ－12等。分體式結構分為兩種：ZN28A—12型，適用于各種固定式開關柜，如GG－1A、XGNZ—12等ZN28C－12型；適用于各種落地型手車式開關柜，如JYNZ—12，KYNI—12等。
該產品可配用CD17、CD10型直流電磁操動機構和CT8、CTI7、CT19型彈簧貯能式操動機構。

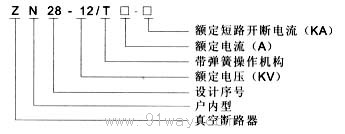

型號及其含義



概述
技術參數

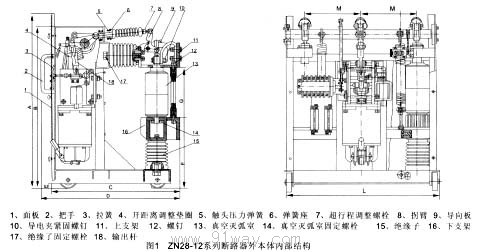

外形圖

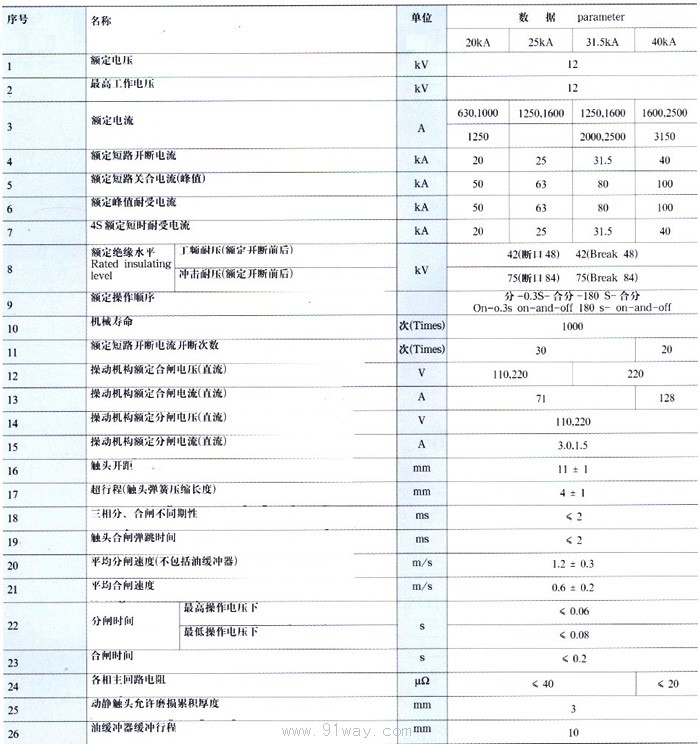

斷路器主要技術參數

序號	名稱	單位	數據
			ZN28.12/1250.20	1250 ZN28-12/1600.31.5 2000	2000 ZN28-12/2500-40 3150
1	額定電壓	KV	12
2	最高電壓	KV	12
3	額定電流	A	1250	1250 1600 2000	2000 2500 3150
4	額定短路開斷電流	KA	20	31.5	40

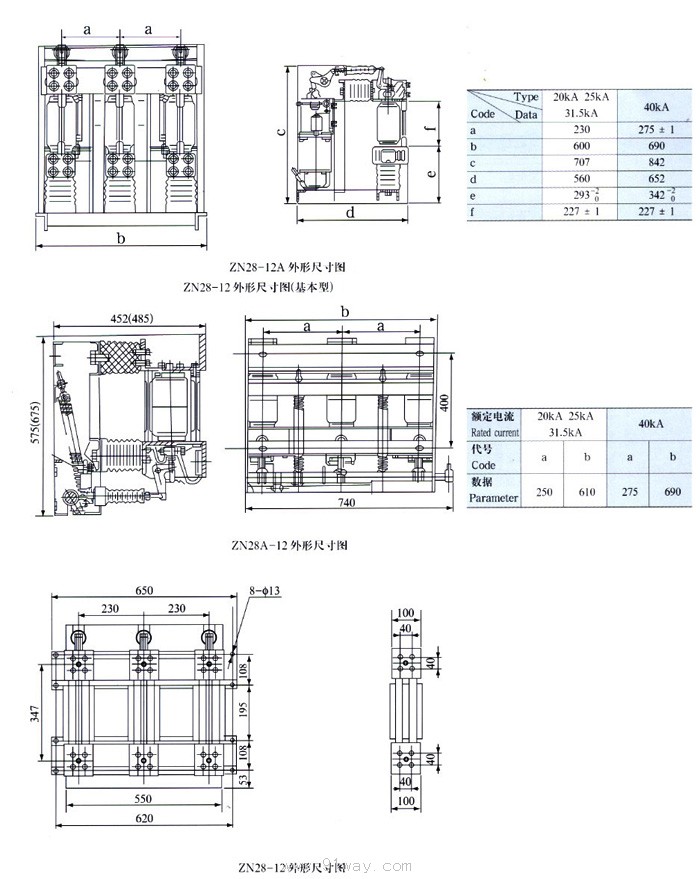

ZN28-12系列斷路器外形尺寸

5	額定短路關合電流(峰值)	KA	50	80I100
6	額定動穩定電流(峰值)	KA	50	80I100
7	額定穩定電流(有效值)	KA	20	31.5 40
8	額定熱穩定時間	S	4
9	額定短路開斷電流開斷次數	次	30(50)	30
10	全開斷時間	ms	≤100
11	額定操作順序		分-0.3s合分-180s合分	分-180s合分-180s合分
12	一分鐘工頻耐壓(有效值)	KV	42
13	雷電沖擊耐壓	KV	75
14	機械壽命	次	10000
15	額定單個電容器組開斷電流	A	630
16	額定背對背電容器組開斷電流	A	400

ZN28系列高壓真空斷路器

ZN28-12/1250--20	731	678	572	618	23	275	263	600	230
1250 ZN28-1 -2/1600-31.5 2000	790	730	527	618	23	31 6	227	640	250
ZN28-12/2000-40	790	730	577	623	23	316	227	640	250
ZN28-12/3150-40	842	792	606	652	12	342	227	690	2
