AC-30/50～100防爆插銷適用范圍

1. 1區、2區危險氣體場所；
2. ⅡA、ⅡB類T1~T4組爆炸性氣體或蒸氣環境；
3. 戶內、戶外(IP54)。
產品特點
1. 鋁合金外殼鑄造成型，表面噴塑；
2. 插座上有分合指示；
3. 插座與插頭設有聯鎖裝置，斷電后方能插拔；
4. 50～100A插座內裝斷路器，具有過載、短路保護；
5. 鋼管或電纜布線。

主要技術數據
AC-30
額定電壓(V):220/380
額定電流(A):30
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G3/4″
出線口螺紋:G11/4″
螺紋:G3/4″
電纜外徑:ф10～ф14

額定電壓(V):220/380
額定電流(A):50
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G11/2″
出線口螺紋:G2″
螺紋:G11/4″
電纜外徑:ф15～ф23

額定電壓(V):220/380
額定電流(A):63
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G11/2″
出線口螺紋:G2″
螺紋:G11/2″
電纜外徑:ф18～ф30

額定電壓(V):220/380
額定電流(A):100
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G2″
出線口螺紋:G2″
螺紋:G2″
電纜外徑:ф25～ф38

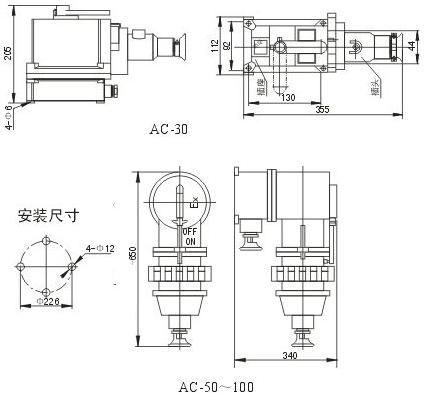

AC-30/50～100防爆插銷外形及安裝尺寸

型號
