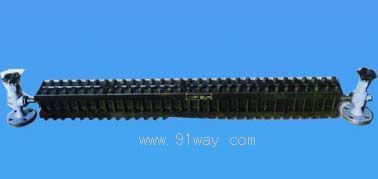

UHS-T連續式雙色玻璃板液位計產品詳細說明：

概述
UHS-T系列連續式雙色玻璃板液位計的結構原理及使用方法均與UHS-H型玻璃板液位計相同。所不同的是：借助光學原理，使液位顯示呈氣紅液黑。并消除了常規玻璃板液位計在二塊玻璃板之間存在的測量盲區。

結構原理
UHS-T系列連續式雙色玻璃板液位計的雙色原理是利用光線進入不同介質時有不同的折射和反射特性，借助濾色層使液相呈黑色，氣相呈紅色，氣液界面極為清晰。
將玻璃板交叉安裝在液位計本體上，這就消除了常規玻璃板液位計在二塊玻璃板之間所存在的測量盲區，因此在整個測量內能連續觀測。

主要技術參數
測量范圍(L):2000～6000mm
接液材質：Q235-A碳鋼；
1Cr18Ni9Ti不銹鋼。
工作壓力：4.0MPa
工作溫度：-40～250℃
排污口：ZG1/2”
伴熱夾套接頭：接管φ14
連接法蘭：PN4.0、DN20、JB82-59或HG5016-58凸面法蘭。

型號規格

型號	名稱
UHS-T-I	反射式玻璃板液面計
UHS-T-II	反射式帶伴熱管液面計
UHS-T-III	反射式帶防霜液面計
UHS-T-IV	透光式液面計
UHS-T-V	透光式帶伴熱管液面計

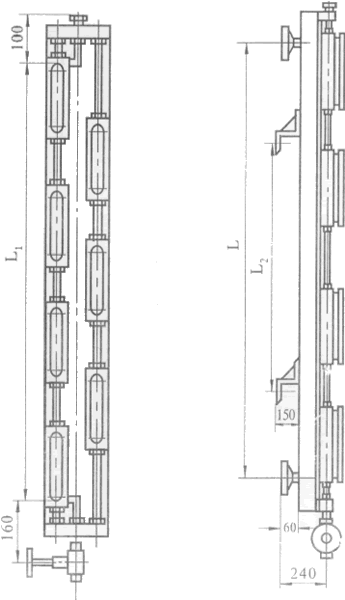

序號	測量范圍 L mm	透光長度 L1 mm	安裝尺寸 L2 mm
1	2000	1920	1500
2	2200	2160	1500
3	2400	2400	1500
4	2700	2640	2000
5	2900	2880	2000
6	3100	3120	2000
7	3400	3360	2500
8	3600	3600	2500
9	3900	3840	3000
10	4100	4080	3000
11	4300	4320	3500
12	4600	4500	3500
13	4800	4800	4000
14	5000	5040	4000
15	5300	3280	4500
16	5500	5520	4500
17	5800	5760	5000
18	6000	6000	5000
