概述
UHS-M型高溫玻璃板液位計采用高溫耐熱玻璃板及優質耐熱材料制造。它適用于石油、化工和醫藥等工業高溫容器內介質的液位指示。

主要技術參數

測量范圍(L):500、800、1100、1400、1700mm
工作溫度：≤450℃
工作壓力：≤4.0MPa
鋼球自封壓力：≥0.3MPa
連接法蘭：HG20592-97、DN20凸面法蘭
伴熱蒸汽壓力：≤ 1.0MPa
伴熱夾套接頭：G3/8”(外)
沖洗、排污口：M12×1.5、ZG1/2”
接液材質：Q235-A碳鋼 1Cr18Ni9Ti不銹鋼。

結構原理
儀表上下法蘭與高溫容器上對應的的法蘭連接組成連通器，從而通過玻璃可觀察到容器內液位的實際高度。上、下閥門內裝有自封鋼球，以防止因意外造成玻璃板損壞，起自動密封作用。

型號規格


使用須知
儀表的工作溫度與工作壓力成反比，最大工作溫度與最高工作壓力不能同時使用，見溫度與壓力曲線圖。

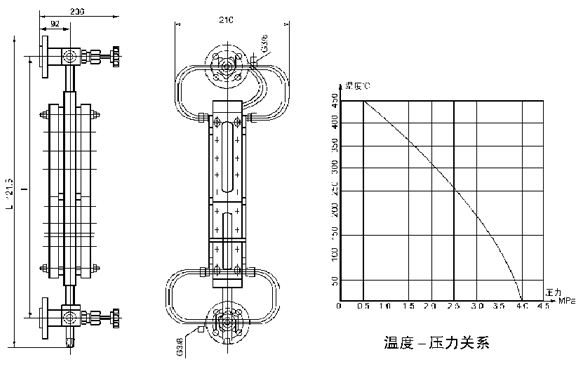

外形尺寸

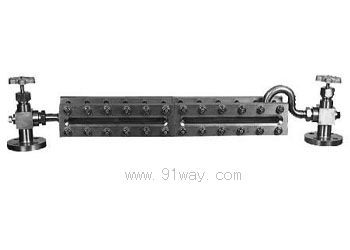

UHS-M高溫玻璃板液位計
