DK5-1600智能型低壓真空斷路器產品詳細說明：

1、概述
DK5-1600智能環保型低壓真空斷路器系三相交流50Hz，額定電壓為380V、660V、1140V，額定電流為630～1600A的低壓配電裝置，主要用于分配電能，保護線路，防止電源設置遭受過載、欠電壓、短路、單相接地等故障的危害。
該斷路器采用ST30-M智能控制器，具有多種保護功能，可實現選擇性保護，動作準確可靠。
操動機構與斷路器為一體化結構，具有電動手動儲能、電動手動分合閘、欠壓脫扣等功能，操作可靠、壽命長。
與空氣斷路器相比，該產品使用壽命長、短路分斷次數多、滅弧能力強、真正實現零飛弧，可用于目前空氣斷路器不宜使用的場所(如要求供電可靠性高；不允許經常停電檢修；操作頻繁；易發生火災，爆炸危險等環境條件惡劣的場所)，是工礦企業、電力等用電部門的最佳選擇。
2、正常使用條件
a)海拔不超過2000m；
b)周圍空氣溫度：-5°C～40°C，且在24h內測的平均值不超過35°C；
c)大氣條伯：大氣相對濕度在周圍空氣溫度為+40°C時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最大相對濕度為90%，同時該月的月平均最低溫度為25°C，并考慮到因溫度變化而產生在產品表面的凝露。
d)污染等級：Ⅲ級；
e)安裝類別：斷路器安裝類別Ⅳ，輔助電路安裝類別除了欠電壓脫扣器線圈和ST30-M控制器用的電源的變壓器一次側線圈與斷路器相同外，其余為Ⅲ；
f)超出以上條件的要求，由用戶同制造單位協定。

3、主要技術參數:

序號	名稱			單位	數據
1	殼架等級額定電流			A	1600
2	額定工作電流				630、800、1000、1250、1600
3	額定頻率			Hz	50
4	額定工作電壓			V	380	660	1140
5	額定絕緣電壓				400	690	1140
6	額定極限短路分斷能力			kA	65	65	40
7	額定運行短路分斷能力				65	65	40
8	額定短時耐受電流				40	40	40
9	額定短時耐受電流下的短路分斷能力				40	40	40
10	1min工頻耐壓	主電路	斷口間	V	250	3000	4200
			相間
			相對地
		輔助電路
11	機械壽命			次	10000
12	額定運行短路電流分斷次數				16
13	抽屜式斷路器插入抽屜次數				100

控制電路的額定電壓

電源類型	額定電壓
	單相交流50Hz	直流
合閘線圈電源	220、380V	110、220V
分勵脫扣器電源	220、380V	110、220V
欠電壓脫扣器電源	220、380V	-
電機電源	220、380V	110、220V
ST30-M智能脫扣器電源	220、380V	-
輔助觸電源	220、380V	110、220V

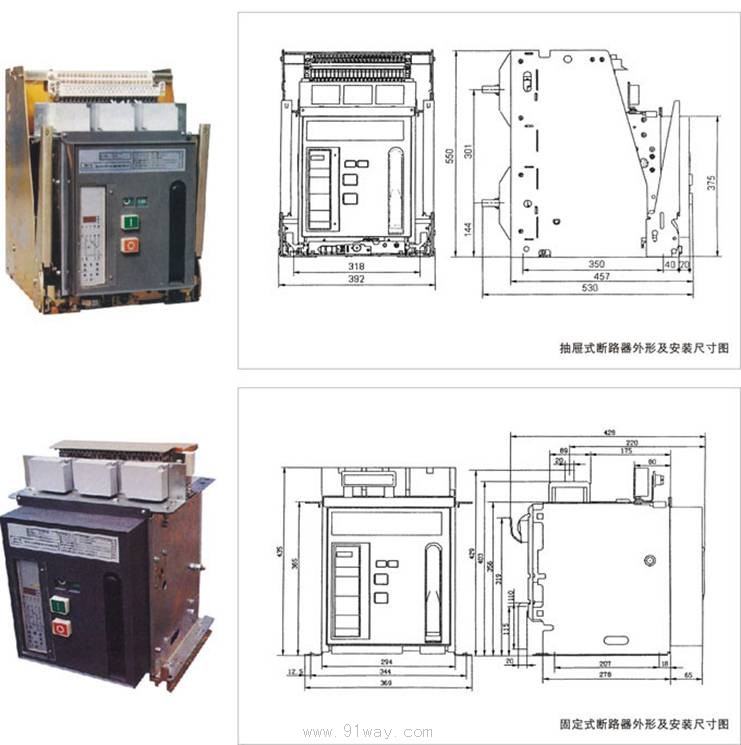

DK5-1600智能型低壓真空斷路器
