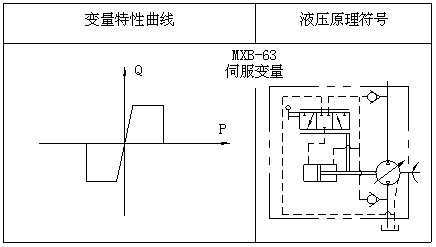

MXB-63斜盤式伺服變量柱塞泵型號說明

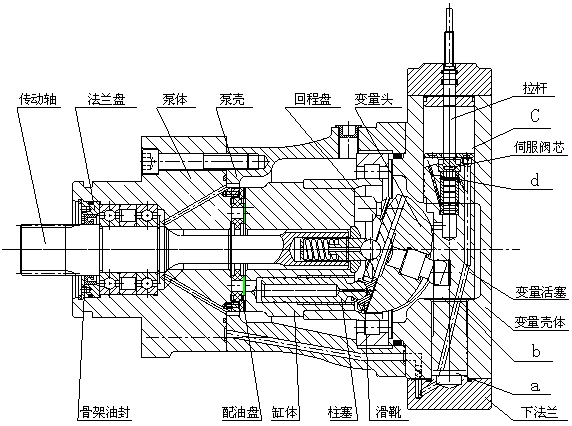

MXB-63斜盤式伺服變量柱塞泵結構剖視


工作原理

主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。
　　 MXB泵的輸出變量是通過機動或手動的方法，利用主體部分在工作中輸出的高壓油，操縱伺服變量機構來達到變量目的．變量頭可以上下傾斜，故工作中的油流可換向． 　　 變量原理如下：從泵體出油口引出的高壓油，經泵體、泵殼中的流道，由下法蘭進入變量殼體的下腔a。當拉桿向下移動時，推動伺服閥芯向下移動，則a腔的高壓油經通道b進入上腔c，推動變量活塞向下移動，帶動銷軸，使變量頭繞中心旋轉，從而傾角變化，使流量改變；當拉桿向上提時，通道b關閉，上腔c的高壓油經通道d而卸壓，產生的壓差使變量活塞向上移動，從而實理變量。

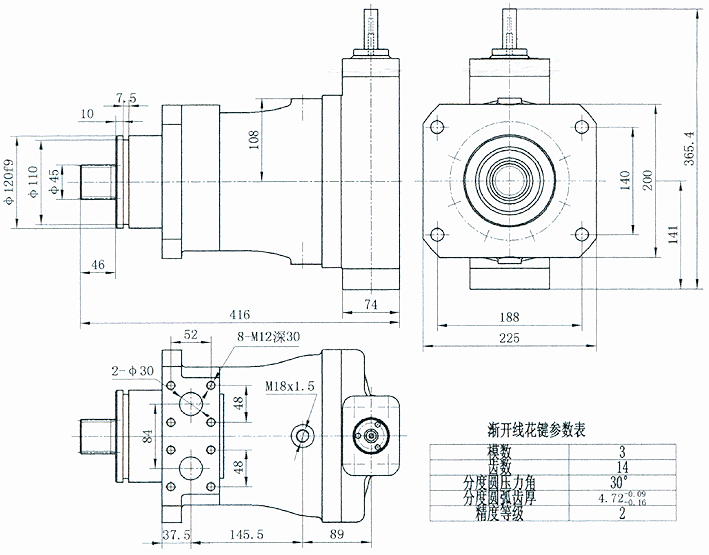

外形尺寸

MXB-63斜盤式伺服變量柱塞泵
