YZ-1型擴散硅壓力變送器產品詳細說明：

YZ-1型擴散硅壓力變送器選用國外進口擴散硅壓力芯片作敏感元件，性能穩定可靠，抗過載能力強。靈敏度高，精度高，體積小，重量輕，安裝使用方便。廣泛用于石油、化工、冶金、電力、航空、航天、輕工、水文地質等國民經濟領域的各種氣體、液壓的壓力、液體測量和控制。

具有多種量程、多輸出形式，標準螺紋接口：M20×1.5
結構材料：2Cr13或者1Cr18Ni9Ti。
可按要求訂制非標準量程、輸出形式和壓力接口形式。

主 要 技 術 指 標
測量范圍	表壓	0-  2.5 ～ 7（注）	kPa
		0- 17 ～ 35	kPa
		0- 0.1 ～ 35	MPa
	絕壓	0- 0.1 ～ 35	MPa
輸出信號		0～5V（四線制）；0～5V（三線制）；4～20mA（二線制）
準確度等級		0.1；0.2；0.5
基本誤差		±0.1； ±0.2； ±0.5	%F.S
回程誤差		±0.1； ±0.16； ±0.4	%F.S
工作溫度范圍		-10 ～ +70	℃
溫度補償范圍		0 ～ +70	℃
存儲溫度范圍		-25 ～ +125	℃
零點溫度影響		±0.02	%F.S/ ℃
輸出溫度影響		±0.03	%F.S/ ℃
激勵電壓		12 ～ 36	VDC
絕緣電阻		1000	MΩ/100VDC
安全過負荷率		200	%F.S

電 氣 連 接 方 式
連接方式	插頭座號			導線顏色
	4線	3線	2線	4線	3線	2線
輸入（電源）正端	1	1	1	紅	紅	紅
輸出信號正端	2	2	2	藍	藍	藍
輸出信號負端	3	4	/	白	黃	/
輸入（電源）負端	4	4	/	黃	黃	/
若插頭座號、導線顏色發生變化時，請以傳感器檢定合格證書為準。

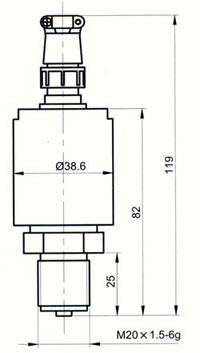

YZ-1型擴散硅壓力變送器
