YA-1型本安型防爆壓力變送器產品詳細說明：

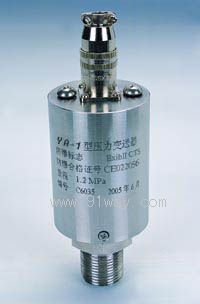

YA-1型本安型防爆壓力變送器

· YA-1 型壓力傳感器為本安型防爆壓力傳感器 ，防爆標志為：ExibⅡCT5；
· 防爆合格證號：CE022056；與重復使用式安全限能器或齊納式安全柵配套使用，性能穩定可靠。
· 適用于含有A、B、C、級T1～T5組爆炸性氣體混合物環境中氣體或液體壓力測量控制。
· 螺紋接口：M20×1.5 供 電：24VDC 輸 出：0～10mA。

主 要 技 術 指 標
測量范圍	0- 0.6 ～ 40	MPa
輸出信號	0～10mA，4～20mA
基本誤差	±0.2； ±0.3； ±0.5	%F.S
線性誤差L	±0.2； ±0.3； ±0.5	%F.S
回程誤差H	±0.2； ±0.3； ±0.5	%F.S
重復性R	±0.2； ±0.3； ±0.5	%F.S
工作溫度	-30～+60	℃
溫度補償范圍	-30～+60	℃
零點溫度影響	±0.3	%F.S/10 ℃
輸出溫度影響	±0.3	%F.S/10 ℃
激勵電壓	24	VDC
絕緣電阻	1000	MΩ/100VDC
零點輸出	< 0.1mA，4±0.1mA
安全過負荷率	120	%F.S

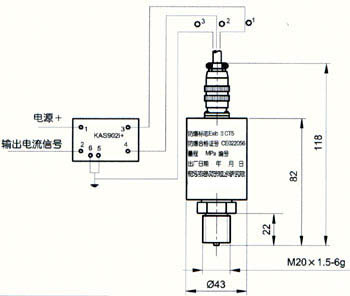

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	藍
輸出信號負端	3	白
輸入（電源）負端	3	黃
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

YA-1型本安型防爆壓力變送器
