UL-805重錘式料位計(伺服式物位測量儀)產品詳細說明：

概述
UL-805重錘式料位計（伺服式物位測量儀）是我廠開發的一種新型物位測量裝置，這種新型物位測量儀不僅能夠準確測量油位、水位而且還能準確測量污水、泥漿、粉料，顆粒等物料物位。特別是對污水、泥漿等物位的測量更是得到了廣大用戶的認可和好評。UL-805重錘式料位計（伺服式物位測量儀）屬于間歇式直接測量儀器，相當于一個機器人現場時時監控，代替人工測量，UL-805伺服式物位測量儀除了能夠現場顯示、控制物位，還能在控制室顯示并進行控制。

工作原理
工作原理為探頭式，伺服電機帶動探頭由始發位置（頂部）向下探測，當探頭觸及物位失重時，由失重傳感器發出電信號，觸發計數器和控制器，顯示物位高度，并由電機帶動探頭回到始發位置，等待下一個命令進行檢測。
控制器可對物位高度進行顯示，可設定上限、下限，并將物位信號遠傳到控制室并可接受遙控信號，同時設定檢測周期。

主要特點
1．不受現場介質產生的霧氣，攪拌時產生的液面波動影響，比非接觸的超聲波、雷達波液位計適應性強。
2．不受雜質、導電性、接地、液面波動影響，比射頻導納、磁致伸縮適應性強。
3．適合污水、污油、熔融介質，不怕堵塞，比投入式、浮球液位計適應性強。
4．不受測量深度影響，最大可測45M。
5．可測量煤粉、糧食、粉灰等不同顆粒的物料高度。
6．測量部件為不銹鋼，不怕介質腐蝕。
7．有防暴設計，適合化工廠易燃易暴場合使用

主要技術參數
1．測量周期：0-99min連續可調；
2．測量精度：標準；10mm 高精度；1mm
3．輸出方式：4-20 mA 、 RS485
4．測量范圍：0-45 m；
5．顯示器環境溫度：-10— +60℃；
6．探頭環境溫度：-40— +250℃；
7．測量速度：8m/ min；
8．電源：220 VAC；24VAC；24VDC
9．上下限開關容量：220V、3A
10．外型尺寸：160×350×450
11。聯接方式：頂裝、法蘭聯接

調試方法
1、 量程設定：
按“SET”鍵，LED顯示器及手動指示燈顯示為紅色，按“ ”鍵，選擇要修改的數據位（選中的數據位閃爍）。按“△” 鍵，修改選中位的數據值（修改范圍0、1、2……9）。完成設定后按“SET”鍵確定修改的參數值，記憶并轉入測量間隔時間設定。此時指示顯示燈熄滅。
2、 測量間隔時間E設定：
進入間隔時間“ E. ”設定后，顯示器顯示 E.及時間值。按“ ”鍵，選擇要修改的時間數據位（選中的數據位閃爍），按“△” 鍵，修改選中位的數據值（修改范圍0、1、2……9）。按“SET”鍵，確定修改的參數值，記憶并轉入上限設定。 如果不要求現場設定上限、下限參數值，控制器將返回即時物位狀態，并輸出4-20m A模擬信號，在控制室二次表或計算機上進行上限、下限設定。
3、 上限設定；
進入上限設定后LED顯示器閃爍及自動指示燈顯示為紅色，按“ ”鍵，選擇要修改的數據位（選中的數據位閃爍），按“△” 鍵，修改選中位的數據值（修改范圍0、1、2……9）。按“SET”鍵，確定修改的參數值，記憶并轉入下限設定。此時顯示燈熄滅。
4、 下限設定
進入下限設定后LED顯示器閃爍及超程指示燈顯示為紅色，按“△”鍵，選擇要修改的數據位（選中的數據位閃爍），按“△” 鍵，修改選中位的數據值（修改范圍0、1、2……9）。按“SET”鍵，確定修改的參數值，記憶并返回即時物位狀態。
5、 狀態設定：
在“工作”指示燈熄滅的狀態下，持續按下“手動/自動”鍵6秒，手動自動燈翻轉分別切換到相應狀態。
6、 工作狀態：
按“工作”鍵，工作指示燈亮，同時開始測量，測量結束后顯示器顯示物位高度，探頭懸在上部等待下次測量。 在自動狀態下測量間隔時間倒計時結束，工作指示燈亮開始自動測量，測量結束顯示器顯示物位高度，探頭懸在上部等待下次測量。
7、 遠控狀態
在工作指示燈熄滅的狀態下，按“遠程控制”鍵，工作指示燈、遠程指示燈亮，同時開始測量，測量結束顯示器顯示物位高度，探頭懸在上部等待下次測量。此時工作指示燈、遠程指示燈熄滅。

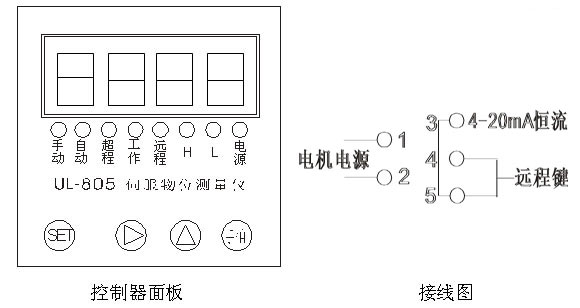

8、 控制器接線圖：
