DZ-30B,DZ-30BG系列中間繼電器產品詳細說明：

1、應用范圍
DZ-30B(DZ-30BG)系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。
DZ-30BG是DZ-30B的改進型。該繼電器克服了原來DZ-30B繼電器采用的繞組線徑為0.06-0.07漆包線。在長期運輸中，出現的斷線缺點，提高了可靠性。其余內部接線、外形尺寸、接線端子、使用功能等不變。

2、主要技術參數
額定電壓：DC　220V、110V、48V、24V、12V。
動作值：額定電壓值30～70%。
返回值：不小于額定值的5%。
動作時間：在額定電壓下，動作時間不大于45ms。
返回時間：不大于60ms.
功率消耗：不大于7W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

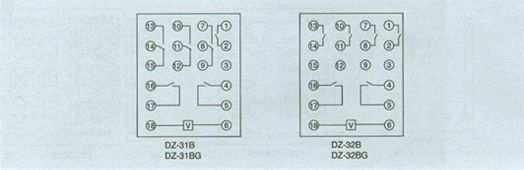

3.內部接線圖

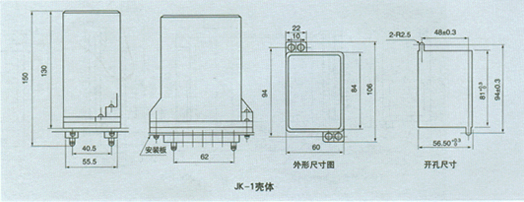

4.外形及開孔尺寸



DZ-30B,DZ-30BG系列中間繼電器
