SS-23E型時間繼電器產品詳細說明：

1.概述
　SS-23E型時間繼電器采用品振、分頻、計數原理設計制造的新型數字式時間繼電器，廣泛用于繼電保護系統，特別是要求延時準確和縮短配合時間級差的場合，以及需要功耗很低，整定范圍大的下業控制和程序控制。

2.結構特點
　該繼電器有兩段延時扦可分別牲定，每段延時可選擇三種時間范圍，數字化設定0.1-990s延時。發光二極管既作為動作指示(閃光)，又可作為時間巳到指示(持續發光)。本繼電器受電壓、溫度影響非常小。叢本殼體采用JCK-10系列殼體組件中的JCK-11/4殼體。有凸出式前接線、后接線及嵌入式后接線三種安裝接線方式，訂貨時需指明，其外形尺寸及安裝開孔尺寸見本手冊附錄。

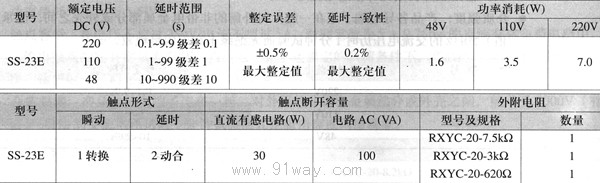

3.主要技術數據

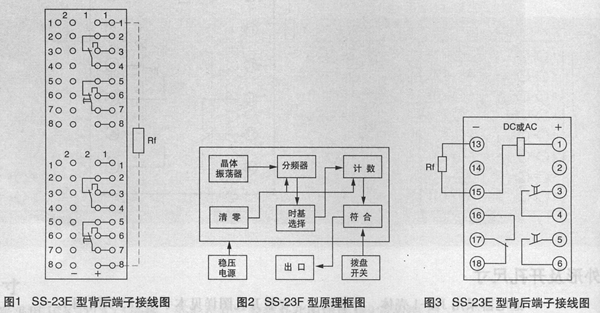

4.背后端子接線圖



SS-23E型時間繼電器
