CS2000EK2系列霍爾可拆卸電流傳感器產品詳細說明：

產品描述：
CS2000EK2系列霍爾可拆卸電流傳感器應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

CS2000EK2系列霍爾可拆卸電流傳感器電參數

	型號	CS300EK2	CS400EK2	CS600EK2	CS800EK2	CS1000EK2	CS2000EK2
IPN	原邊額定輸入電流	300	400	600	800	1000	2000	A
IP	原邊電流測量范圍	0～±600	0～±800	0～±1200	0～±1600	0～±2000	0～±3000	A
VOUT	副邊額定輸出電壓	4±1%						V
VC	電源電壓	±12～±15(±5%)						V
IC	電流消耗	VC=±15V <25						mA
Vd	絕緣電壓	在原邊與副邊電路之間5KV有效值/50Hz/1分鐘
εL	線性度	<1						%FS
V0	零點失調電壓	TA =25℃ <±25						mV
VOM	磁失調電壓	IPN→0 <±25						mV
VOT	失調電壓溫漂	IP=0  TA =-25～+85℃ <±1						mV/℃
Tr	響應時間	≤7						μs
f	頻帶寬度(-3dB)	DC～20						kHz
TA	工作環境溫度	-25～+85						℃
TS	貯存環境溫度	-40～+100						℃
RL	負載電阻	≥10K						Ω
	標準	Q/3201CHGL02-2007

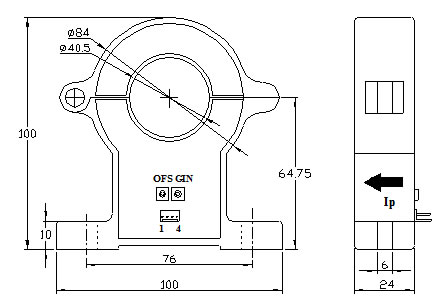

外形尺寸（mm）

引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節
引線輸出接線：紅：+15V 藍：-15V 黃：Vout 黑：0V(電源地)

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當的調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
