您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → CS5000KA系列霍爾可拆卸電流傳感器

產品名稱：

CS5000KA系列霍爾可拆卸電流傳感器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電流傳感器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CS5000KA系列霍爾可拆卸電流傳感器產品詳細說明：

產品描述：
CS5000KA系列霍爾可拆卸電流傳感器應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

電參數

	型號	CS600KA	CS1000KA	CS2000KA	CS3000KA	CS5000KA
I_PN	原邊額定輸入電流	600	1000	2000	3000	5000	A
I_P	原邊電流測量范圍	0～±1200	0～±2000	0～±4000	0～±6000	0～±7500	A
V_OUT	副邊額定輸出電壓	4±1%					V
V_C	電源電壓	±12～±15(±5%)					V
I_C	電流消耗	V_C=±15V <25					mA
V_d	絕緣電壓	在原邊與副邊電路之間6KV有效值/50Hz/1分鐘
ε_L	線性度	<1					%FS
V₀	零點失調電壓	T_A =25℃ <±25					mV
V_OM	磁失調電壓	I_PN→0 <±30					mV
V_OT	失調電壓溫漂	I_P=0 T_A =-25～+85℃ <±1					mV/℃
Tr	響應時間	<7					μs
f	頻帶寬度(-3dB)	DC～20					kHz
T_A	工作環境溫度	-25～+85					℃
T_S	貯存環境溫度	-40～+100					℃
R_L	負載電阻	≥10K					Ω
	標準	Q/3201CHGL02-2007

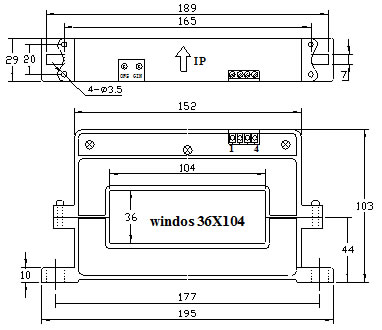

CS5000KA系列霍爾可拆卸電流傳感器外形尺寸

引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。

CS5000KA系列霍爾可拆卸電流傳感器（示意圖）
