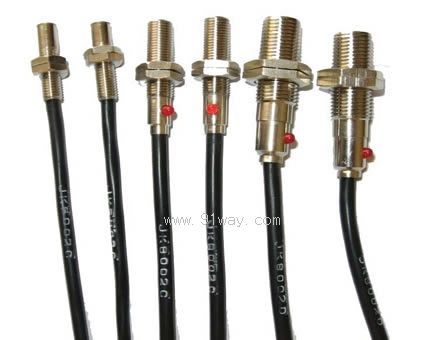

H-JK系列霍爾接近開關產品詳細說明：

簡介
H-JK系列霍爾接近開關是根據霍爾效應原理制成的新型自動化開關器件。本產品采用圓管形防水設計，達IEC144標準，外形尺寸與電氣參數均參照日本立石電機株式會社OMRON產品。在輕工、化工、紡織、印刷、機械、冶金、電信、交通、自控、電子計算機等領域有廣泛的應用。JK系列按工作狀態分為三類：JK－常開型、JB－常閉型、JZ－自鎖型。

特點
響應頻率高 重復定位精度高 抗干擾能力強 多種保護功能,有工作狀態指示燈 可以和編程控制器(PC)直接接口 高可靠性,長壽命

技術參數

型號       參數

JK   JB   JZ

5002C

8002C

5002D

8002D

5020D

8020D

5050D

8050D

8100D

電源電壓 (V)

5～24

8～30

負載電流(mA)

20

200

500

1000

工作距離(mm)

5～7

8～11

5～7

8～11

5～7

8～11

5～7

8～11

8～11

輸出低電平(V)

≤0.4

≤0.5

≤1.0

響應頻率(KHz)

100

50

定位精度(mm)

0.02

指示燈

N/Y

Y

Y

Y

極性和浪涌保護

N

N

Y

Y

過熱保護

Y

Y

Y

Y

輸出方式

NPN

NPN/PNP

工作溫度 (℃)

, Ⅰ -40～+125  &n, bsp; Ⅱ -25～+85

接線圖



外型結構參數


1、JK、JB、JZ系列均采用三芯護套電纜,長度為50cm. 2、接線方式　 紅：電源（Vcc）； 黃：輸出（OUT）； 黑：地線（GND）。3、外形尺寸（單位：mm）

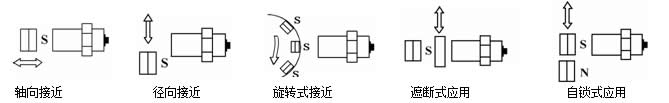

觸發方式


使用說明
1、配套磁鋼采用Φ8×4釹鐵硼磁鋼S面（表面磁感應強度為0.3T）；也可以采用其他磁鋼,但工作距離可能變化。
2、輸出極性未明確要求者按NPN常開供貨。
3、外形結構參數除附圖外,還可根據顧客要求制作，電纜長可根據顧客要求供貨。
4、訂貨請寫明型號全稱,如H-JK5020D。
