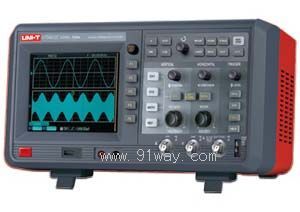

示波器特征

技術指標

通道

雙通道

帶寬

100MHz

上升時間

≤3.5ns

采樣率范圍

2GS/s (單通道)，1GS/s (雙通道)

采樣方式

采樣、峰值檢測、平均、包絡

垂直偏轉系數

1mV/div ～10V/div

記錄長度(最大)

1024k

采樣率

實時：2GS/s   等效：50GS/s

掃描時基

5ns～50s/div

觸發類型

邊沿、脈寬、視頻、斜率、LA

波形參數自動測量

27種:最大值、最小值、頂端值(高)、底端值(低)、中間值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面積、周期面積、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、突發脈寬、過沖、預沖、上升延遲、下降延遲、相位、正占空比、負占空比。

接口

標準配置：USB Device，USB Host，Pass/Fail，LA接口，萬用表接口。選配：LAN和GPIB

數學值

加，減，乘，除，反相，F(xiàn)FT

附加功能

數字萬用表、16通道的邏輯分析儀（采樣率200MS/s）、6位硬件數字頻率計、獨特的雙時基及多種設置功能的數字濾波功能。

應用范圍

大專院校教學，科研，電子產品生產線，工業控制等

顯示

LCD、64K，彩色  320 × 240

萬用表特征

技術指標

直流電壓

400mV/4V/40V/400V

√

交流電壓

400mV/4V/40V/400V

√

直流電流

4mA/40mA/400mA/4A

√

交流電流

4mA/40mA/400mA/4A

√

電阻

400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ

√

二極管/通斷蜂鳴

√

一般特征

電源

100-240V  ACrms  45Hz-440Hz， CAT II

LCD尺寸

對角145mm（5.7英寸）

機身顏色

紅色+灰色，白色+灰色

機身重量

3.8kg（凈重）

機身尺寸

336mm（寬）×177mm（高）×174mm（深）

配件

探頭×2（1：1，10：1可切換，可選配100：1），邏輯分析儀探頭（UT-P06），電流/電壓轉換模塊（UT-M03/UT-M04），萬用表表筆×2，電源線，USB數據線，軟件光盤

標準包裝

紙箱，說明書

標準包裝數量

2臺

標準包裝尺寸

540 × 425 × 325mm

標準包裝毛重

約 13.7 kg
