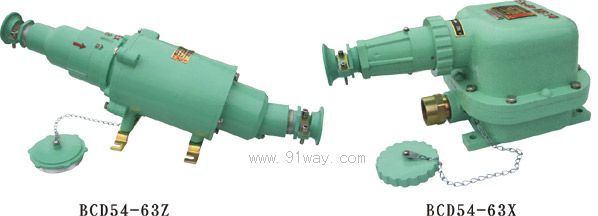

BCD54-63系列防爆插接裝置產品詳細說明：

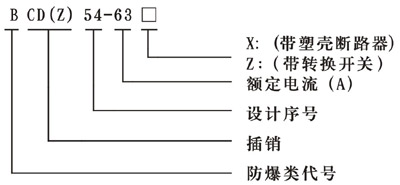

BCD54-63系列防爆插接裝置型號含義

適用范圍
海拔高度不超過2000m
周圍環境溫度不超過+40℃,不低于-20℃
周圍環境的相對濕度不大于95%(相當于+25℃)
適用于ⅡA、ⅡB類T1～T4組爆炸性氣體混合物（1區和2區）場所
具有輕微腐蝕環境，但不含有嚴重破壞金屬和絕緣的氣體存在
能防止水合液體浸入的地方
適合于長期工作制

BCD54-63系列防爆插接裝置特點
本插銷由插座和插頭兩部分組成，外殼采用高度的鑄鋁合金鑄造而成。插頭由耐塑料，4根鋼柱壓塑而成，插頭筒體由外螺紋套與插座緊固。插座由隔爆螺紋銅套和4根銅件及耐弧塑料壓塑而成，且其鑄鋁合金外殼內，裝有63A塑殼式斷路器，具有短路過載保護功能。開關通過筒體轉動，帶動內部操縱機構轉動，實現分合，開關只能處于“ON”和“OFF”位置，插肖與開關有連鎖裝置，開關通過筒體轉在分位置，才能拔擊插頭。不得隨意扭轉筒體，外設“嚴禁帶電開蓋”！警告牌。電線布線電纜夾密封連頭。

主要技術參數

型號	電流（A）	電壓（V）	極數	防爆標志	防護等級	電纜外徑(φ,mm)	進線口螺紋(G")
BCD54-63	63	380	3P+N+PE	ExdⅡBT4	IP54	18～25	11/4"

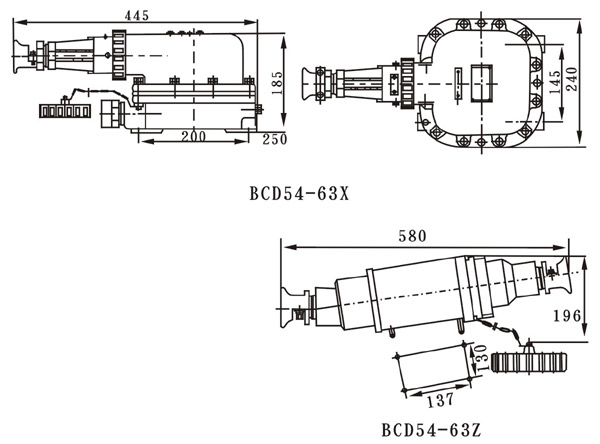

BCD54-63系列防爆插接裝置外形安裝尺寸
