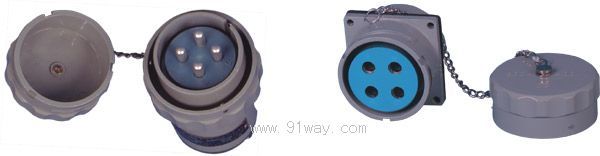

15A-300A無火花型防爆插頭插座連接器產品詳細說明：

用途
15A-300A YT/GZ/YZ無火花型播送插頭插座系列產品應用在野外移動電站與纜及負載之間的電氣連接。廣泛使用在石油、化工、國防電力和交通運輸等領域。插頭、插座采用鋁合金外殼，電接觸件表面鍍銀和導線端接方式為壓接。具有插拔快捷，接線方便，電接觸可靠，良好的密封性和絕緣性，防水防塵抗沖防震、使用壽命長的特點。其符合BG3936.8-2003《爆炸性氣體環境用電氣設備第8部分“n”型電氣設備》標準。該系列產品經國家指定的防爆電氣產品質量監督檢驗測度中心檢驗合格防爆標志為：ExnA11T4，取得防爆合格證和生產許可證。

適用范圍
海拔高度不超過2000m
相對濕度不大于95%(+25℃)
環境溫度-20℃～+40℃
爆炸性氣體混合物場所：2區
爆炸性氣體混合物:ⅡA、ⅡB、ⅡC

主要技術參數
工作電壓：AC220V、AC400V
工作電流：15A、30A、60A、100A、150A、200A、300A
機械壽命：1000次
接觸電阻：0.0008Ω
絕緣電阻：100MΩ
絕緣介電強度：2000V（220V）、2500V（400V）
防護等級：IP54

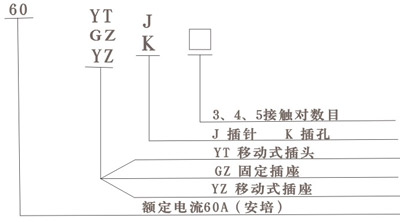

型號標志示例及含義

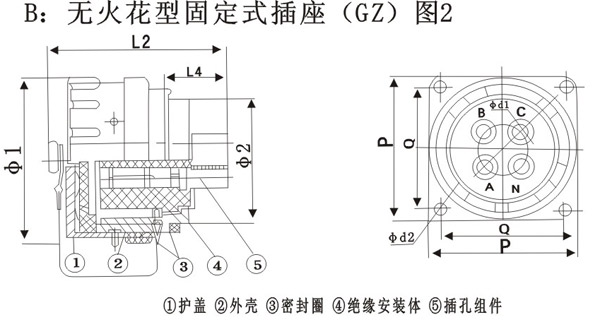

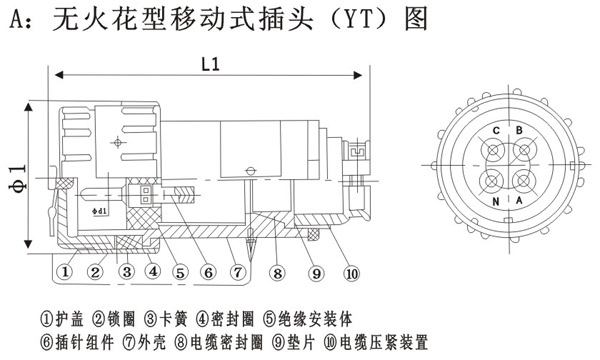

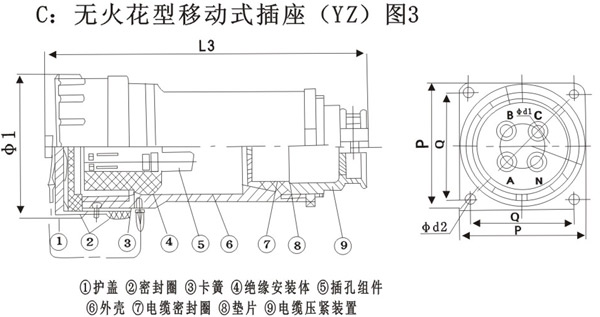

結構形式和基本尺寸





插頭插座基本尺寸

型號	L1≈	L2≈	L3≈	L4≈	φ1	φ1	φd±0.07	φd1	φd2	P	Q±0.2
15YT/GZ/YZ	130	55	132	8	49	33	13	3	4.5	42.5	34
25YT/GZ/YZ	144	64	142	18	61	42	15.6	3.5	4.5	51	42
60YT/GZ/YZ	150	72	145	22	64	48	18	5.5	4.5	56	47.5
100YT/GZ/YZ	166	85	173	30	79	61	24	7	5.5	70	60
150YT/GZ/YZ	195	100	196	32	84	66	27	8.5	5.5	74	64
200YT/GZ/YZ	195	100	196	32	84	66	30	10	5.5	74	64
300YT/GZ/YZ	205	100	199	32	90	71	34.5	12	5.5	80	70

產品目錄

序號	名稱	型號	電流/電壓	序號	名稱	型號	電流/電壓
1	單相三極插頭	15YT-3J	15A/250V	24	三相五極移動插頭	60YZ-5K	60A/400V/500
2	單相三極插座	15GZ-3K	15A/250V	25	三相四極插頭	100YT-4J	100A/400V/500
3	單相三極移動插頭	15YZ-3K	15A/250V	26	三相四極插座	100GZ-4K	100A/400V/500
4	三相四極插頭	15YT-4J	15A/400V/500	27	三相四極移動插頭	100YZ-4K	100A/400V/500
5	三相四極插座	15GZ-4K	15A/400V/500	28	三相五極插頭	100YT-5J	100A/400V/500
6	三相四極移動插頭	15YZ-4K	15A/400V/500	29	三相五極插座	100GZ-5K	100A/400V/500
7	單相三極插頭	30YT-3J	30A/250V	30	三相五極移動插頭	100YZ-5K	100A/400V/500
8	單相三極插座	30GZ-3K	30A/250V	31	三相四極插頭	150YT-4J	150A/400V/500
9	單相三極移動插頭	30YZ-3K	30A/250V	32	三相四極插座	150GZ-4K	150A/400V/500
10	三相四極插頭	30YT-4J	30A/400V/500	33	三相四極移動插頭	150YZ-4K	150A/400V/500
11	三相四極插座	30GZ-4K	30A/400V/500	34	三相五極插頭	150YT-5J	150A/400V/500
12	三相四極移動插頭	30YZ-4K	30A/400V/500	35	三相五極插座	150GZ-5K	150A/400V/500
13	三相五極插頭	30YT-5J	30A/400V/500	36	三相五極移動插頭	150YZ-5K	150A/400V/500
14	三相五極插座	30GZ-5K	30A/400V/500	37	三相四極插頭	200YT-4J	200A/400V/500
15	三相五極移動插頭	30YZ-5K	30A/400V/500	38	三相四極插座	200GZ-4K	200A/400V/500
16	單相三極插頭	60YT-3J	60A/250V	39	三相四極移動插頭	200YZ-4K	200A/400V/500
17	單相三極插座	60GZ-3K	60A/250V	40	三相五極插頭	200YT-5J	200A/400V/500
18	單相三極移動插頭	60YZ-3K	60A/250V	41	三相五極插座	200GZ-5K	200A/400V/500
19	三相四極插頭	60YT-4J	60A/400V/500	42	三相五極移動插頭	200YZ-5K	200A/400V/500
20	三相四極插座	60GZ-4K	60A/400V/500	43	三相四極插頭	300YT-4J	300A/400V/500
21	三相四極移動插頭	60YZ-4K	60A/400V/500	44	三相四極插座	300GZ-4K	300A/400V/500
22	三相五極插頭	60YT-5J	60A/400V/500	45	三相四極移動插頭	300YZ-4K	300A/400V/500
23	三相五極插座	60GZ-5K	60A/400V/500
