JDQX-35系列電壓互感器為三繞組、相對地戶外式六氟化硫單相電壓互感器，供帶有自動切除對地故障裝置的中性點非有效接地系統作電壓、電能測量及繼電保護用。

JDQX-35系列SF6氣體絕緣電壓互感器使用條件

1、環境溫度：最高溫度：+40℃ 最低溫度：-30℃
2、海拔：不超過1000米
3、地震設防烈度：8度。
4、風速：小于35m/s。
5、大氣條件：
JDQX-35:I級輕污穢
JDQX-35W1:Ⅱ級污穢
JDQX-35W2:Ⅲ級重污穢
JDQX-35W3:Ⅳ級特重污穢
6、安裝場所：戶外。

主要規格和技術參數
1、額定電壓比： KV
2、系統最高電壓：40.5KV
3、額定頻率：50HZ
4、六氟化硫氣體額定運行壓力:0.4Mpa(20℃),六氟化硫氣體最低運行壓力:0.35Mpa(20℃)。

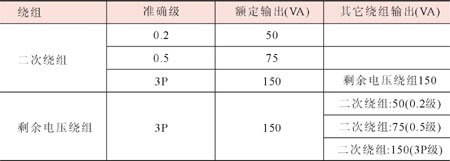

5、準確級及額定輸出見下表，準確級及誤差限值按照GB1207-1997《電壓互感器》的規定

注：1、負荷功率因數為0.8(滯后)
2、表中的準確級和額定輸出，可以按表中的數據有不同的組合，具體數據見產品銘牌。

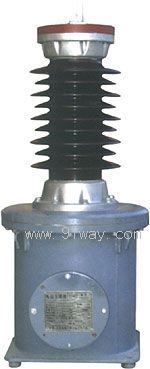

JDQX-35系列SF6氣體絕緣電壓互感器
