YHHPY系列盤式制動電機產品詳細說明：

YHHPY系列盤式制動電機是一種封閉，自冷式新型異步電動機。具有技術性能先進，結構新穎，緊湊，體積小，軸向尺寸短，制動力矩大，制動迅速，定位準確，運行可靠，維護方便等優點，該機按照國家機械行業標準JB/T-6222-92及JB5317.3的設計和制造。建筑吊籃用電機轉速差異在3‰ 以內。起重提升用電機符合國家起重運輸行業標準。本公司可為用戶設計生產各種規格的盤式電機及其相關機電產品。

YHHPY系列盤式制動電機用途
三相盤式制動異步電動機適用于頻繁起動，負載保持，緊急剎停，準確定位的各種機械，用做主傳動和輔助傳動。該機是起重機械，鍛壓機床，建筑機械，紡織機械，印刷機械，木工機械，自動包裝機械，碎紙機械及減速機，風機，泵類機械等理想配套設備。
產品結構

三相盤式制動異步電動機與傳統的三相鼠籠式異步電動機的結構不同，其定轉子分別由兩個圓盤式鐵芯組成，氣隙磁場為軸向，且在轉子端面上附加一個圓盤形制動裝置。該種電機配有手動制動離合器制動裝置。該種電機配有手動制動離合器和不配手動離合器兩種類型，采用凸緣安裝方式。該種電機具有起動迅速和斷電瞬時剎停的功能。剎車片采用WS-156無石棉磨擦材料，制動10萬次無需調整。

電壓:380V 頻率:50Hz 絕緣等級:B 接法:Y 防護等級:IP54 冷卻方式:IC0041

型號 Model	額定 功率 (KW)	額定 電流 (A)	額定 轉速 (r/min)	工作 方式 Duty Type (S2)	制動 力矩 (N.M)	傳動 慣量 (kg.m2)	效率 (%)	功率 因數 (cos)	堵轉電流 額定電流 (倍)	堵轉轉距 額定轉距 (倍)	最大轉距 額定轉距 (倍)	重量 (kg)
YHHPY200-4	0.2	0.85	1380	S4-40%	1.38	0.012	65	0.61	4	2.0	2.0	8
YHHPY400-4	0.4	1.47	1420	S4-40%	2.77	0.035	68	0.68	4.5	2.0	2.0	14
YHHPY800-4	0.8	2.75	1420	S4-25%	5.54	0.040	68	0.68	5	2.0	2.0	16
YHHPY1500-4	1.5	4.7	1440	S4-25%	10.4	0.280	70	0.68	5	2.0	2.5	26
YHHPY2200-4	2.2	6.8	1440	S4-25%	15.2	0.280	73	0.72	5	2.0	2.5	36
YHHPY3000-4	3.0	10	1440	S4-25%	20.8	0.280	75	0.72	5	2.0	2.5	38

電壓:380V 頻率:50Hz 絕緣等級:B 接法:Y 防護等級:IP54 冷卻方式:IC0041

型號 model	額定 功率 Rated power (KW)	額定 電流 Rated current (A)	額定 速度 Rated speed (r/min)	工作 方式	制動 力矩(N.M)	轉動 慣量 (KG.m2)	效率 Efficiency (%)	功率 因數 Power factor (cosØ)	堵轉電流 額定電流 (倍)	堵轉轉距 額定轉距 (倍)	最大轉距 額定轉距 (倍)	重量 Weight (kg)
YHHP200-4	0.2	0.85	1380	S4-40%	3.46	0.012	62	0.61	4	2.0	2.0	8
YHHP300-4	0.3	1.26	1380	S4-40%	5.19	0.012	63	0.68	4.5	2.2	2.2	9
YHHP400-4	0.4	1.47	1420	S4-40%	6.92	0.035	68	0.68	4.5	2.2	2.2	13
YHHP500-4	0.5	1.66	1420	S4-40%	8.65	0.035	68	0.68	5	2.2	2.2	13.5
YHHP750-4	0.75	2.68	1420	S4-40%	12.97	0.137	68	0.68	5	2.2	2.2	14
YHHP800-4	0.8	2.8	1420	S4-40%	14.2	0.137	68	0.68	5	2.2	2.2	14
YHHP1100-4	1.1	3.41	1440	S4-40%	19.04	0.137	71	0.68	5	2.5	2.5	21
YHHP1500-4	1.5	4.76	1440	S4-40%	25.95	0.28	72	0.70	5	2.5	2.5	32
YHHP2200-4	2.2	6.8	1440	S4-40%	38.06	0.28	73	0.70	5	2.7	2.7	33
YHHP3000-4	3.0	10.2	1440	S4-25%	53.2	0.28	74	0.70	5	2.7	2.7	34

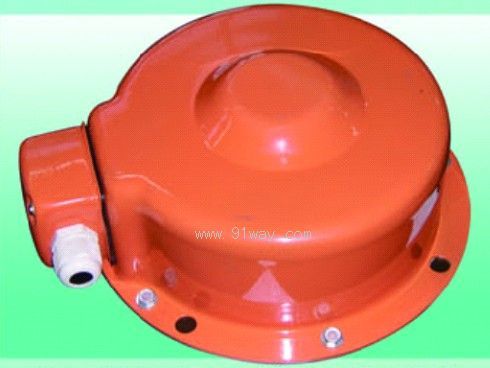

YHHPY系列盤式制動電機
