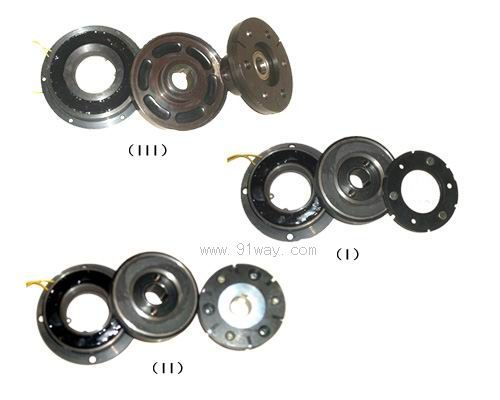

BDL1系列電磁離合器產品詳細說明：

BDL1系列的技術參數

規 格	0.6	1.2	2.5	5	10	16	25	32	50	100
額定力矩Me(N.m)	6	12	25	50	100	160	250	320	500	1000
勵磁功率P20℃(W)	16	20	24	35	48	30	65	105	90	110
允許最高工作轉速n(r/min)	6000	4000	3500	3000	2500	2500	2500	2000	2000	1500
勵磁電壓DC(V)	24	24	24	24	24	24	24	24	24	24

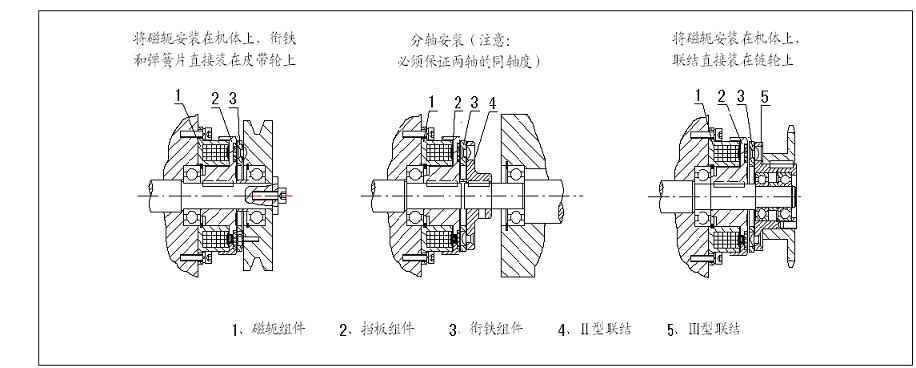

BDL1系列電磁離合器安裝（示意圖）

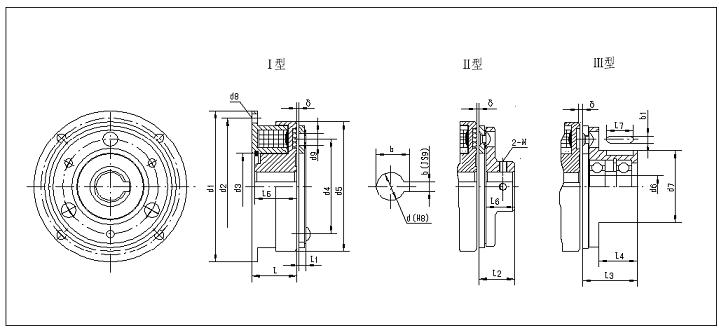

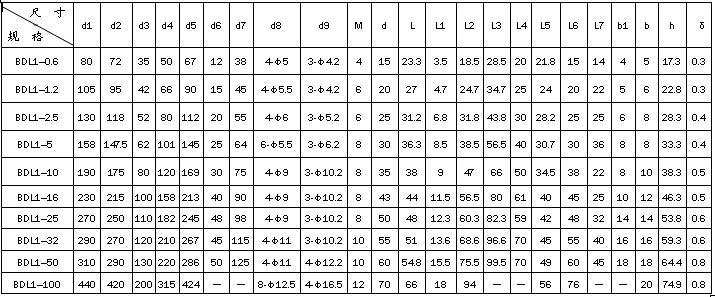

BDL1系列外形及主要尺寸



軸孔d按h7/H8優先配合設計
安裝時工作氣隙必須按照表中δ值調整，且四周均勻
請注意d7欄安裝螺釘數量及規格
使用說明：該制動器屬干式，必須在無油狀態下工作；與制動器配合的軸孔與軸的精度為H8/h7；制動器主、從動部分需固定，不允許有軸向竄動，同時保證同軸度有工作氣隙δ。
