PDK-II無功補償監控儀，集分相補償和集中補償、循環投切和編碼投切、靜態補償和動態補償為一體，能滿足幾乎所有用戶的設置要求。
使用：
1.環境溫度：不超過-20℃~+55℃
2.環境濕度：20℃時不超過90％
3.周圍環境：無腐蝕性氣體。無導電塵埃，無易爆易燃的介質存在
4.海拔高度：不超過2000米

PDKⅡ型無功補償綜合測控儀技術參數：

1、額定工作電壓： 3×220V/AC 50HZ
2、電流取樣輸入： 3×0～5A/＜0.1Ω
3、投入門限： 0.85～1.0連續可調，出廠整定值為0.95
4、切除門限： -1.0～-0.85連續可調，出廠整定值為－1.0
5、動作誤差： ≯2.5
6、過電壓動作值： 240～280V可調，出廠整定值為254V
7、過電壓分斷時間： ≯1分鐘
8、輸出電路的通斷延時時間：靜態5秒～100秒可調，出廠整定值為20秒
　　　　　　　　　　　　　　動態20毫秒～5秒,出廠整定值為100毫秒
9、輸出容量： 靜態繼電器2A/250VAC
　　　　　　　動態電平輸出60mA、12VDC
10、介電強度： ≮2500V
11、防護等級： 不低于IP40
12、整機功耗： ≯10W

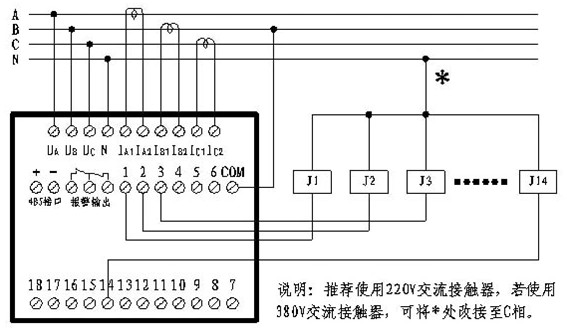

安裝與接線:
1、本機外形為嵌裝式，開孔尺寸為138×138mm，利用本機所附緊固附件可將設備固定在補償屏上。
2、電壓、電流采樣信號的連接時注意：三個相位允許交換，電流互感器的兩根導線允許交換，但是電壓與電流的接入相位必須一一對應。
3、控制器輸出線的接法：控制器面板上的編號應和輸出端子及交流接觸器的編號一一對應。

a、補償電容的連接： 循環投切均采用1111……碼
b、編碼投切：如采用1222……碼即為對應輸出端子的位權。例如，第一路輸出接15千乏電容，第二路輸出則接2×15等于30千乏電容，第三路輸出也為接2×15等于30千乏電容，以此類推。如采用1244……碼，若第一路接15千乏電容，第二路應接2×15等于30千乏電容，第三路應接4*15等于60千乏電容，第四路仍為4×15等于60千乏電容， 以此類推。
c、特別注意，如在編碼投切中選用1111……碼，則可實現特殊的“先投后功”功能，例如，投入次序為1、2、3……16，則切除次序為16、15、14……1。
d、共補輸出可控制額定電壓為380伏的電容器，“△”連接；
分補輸出可控制額定電壓為220伏的電容器，“Y”連接。
通電運行：
設備第一次通電工作。為了確保接線和電容器配置正確，建議進入“自檢”工作狀態（詳見下一節）。
控制器通電后自動進入“運行”狀態（默認工作狀態），然后用戶可以根據需要進入不同的工作狀態，操作步驟請參閱操作框圖。
自檢工作：
在運行狀態時按“ESC”鍵可進入“主菜單”，然后按“▲、▼”鍵上下移動光標，選擇“自檢”后，再按“↙”鍵可進入自檢工作狀態。測控儀自檢工作的方式為逐路試驗投切，其作用有:
1. 對測控儀的輸入進行檢測，如果發現電流采樣接反，監控儀將自動進行調整，如果發現用戶接線錯誤監控儀則顯示“輸入異常”。在自檢中,出現“輸入異常”有以下二種情況：A、相位線接錯，電壓與電流線未一一對應。B、大的感性或容性負載。
2. 對監控儀的輸出進行檢測，檢測補償電容器的C/K值，在小電流時作為控制投切的依據，自檢結束時測控儀會出示檢測報告，顯示電容器容量變小和電容器開路的輸出端編號。自檢結束后，監控儀將自動進入運行狀態。
常見的問題及處理方法：
1. 監控儀顯示“小電流”： 表示總電流較小，監控儀按無功電流方式進行補償，因此有可能發生功率因數小而無功電流不大，電容不投入的情況。由于此時無功功率不大，用戶不必擔心功率因數數值太小。
2. 監控儀顯示“輸入異常”： 應檢查輸入電壓線是否與輸入電流線一一對應；有較大的感性和容性負載。
3. 監控儀顯示“振蕩”： 表示控制器投入一個電容太多，切除一個電容又太少，因此必須減少每一步投入的電容器的容量。
4. 監控儀顯示“感性太大”： 表示所有電容器已經投入，電網仍為感性，系電容器容量變小或者補償柜設計容量太小。應更換電容器或者加大每步投入電容器的容量。
5. 監控儀顯示“電壓畸變”： 表示電網上諧波嚴重，應設法消除，否則會損壞補償電容器。
6. 如果發生監控儀工作不正常，可先按第十二節操作，恢復出廠設置，一般情況下能夠正常工作。如果監控儀仍然不正常，請與我廠售后服務部聯系，我們將竭盡全力為您服務。
功能特點：
1、應用全新的交流電波分析技術，能夠在強干擾、強諧波等惡劣環境下，保證電網參數設定的正確性及工作的穩定性。
2、三相電網分相獨立檢測、“共補”+“分補”組合補償投切方式，成功解決了三相不平衡補償問題。
3、兩種補償方式的合理應用：大電流是根據功率因數的大小控制補償電容器的投入或切除，小電流時根據無功功率的大小控制電容器的投入或者切除。
4、完善的電容器容量、C/K值檢測和電容器保護功能。提供自動和手動兩種工作方式，提供“過電壓”、“諧波”等多種電容器保護功能。
5、大屏幕液晶顯示屏，全中文菜單操作界面，三個相位的功率因數、電流和電壓的實時顯示，以及預制參數顯示。
6、電網異常報警：提供過壓、過流、欠流、輸入異常、投切震蕩、感性太大等文字顯示和報警繼電器輸出，提供電壓畸變（諧波）報警輸出功能。
7、手動補償控制模式，供調試時應用。
8、通過內部控制菜單即可方便的實現循環投切、編碼投切及碼制選擇等的設置。16路輸出可任意組合，能滿足幾乎所有用戶的設置要求。
9、電容器諧波值超限保護。
10、全電流范圍內無功功率采樣及補償控制方式。
11、輸出形式：靜態：繼電器輸出 動態：電平輸出。
