一、用途
CKJ11-500/3.3交流真空接觸器適用于交流50Hz，主回路額定工作電壓3.6KV及以下等級，額定工作電流500A及以下等級的電力系統中，用于接通與分?jǐn)嚯娐贰＿m用于控制交流電動機的頻繁起動和停止，可與各種保護裝置組成磁力起動器，廣泛應用于電力系統、石油、化工、煤礦、冶金和電氣化鐵道等各個領域。

二、工作條件
1． 環境溫度： -25℃ ~ 40℃ 。
2． 海拔高度：不超過 2000m .
3． 相對濕度：大氣的相對濕度在周圍空氣溫度為 40℃ 時不超過50%，在較低的溫度下允許有較高的相對濕度，最濕月的平均溫度為 20℃ 時，月平均最大相對濕度為90%，并考慮到因溫度變化發生在產品表面上的凝露。
4． 工作環境：無雨雪侵襲、明火、爆炸危險及強烈振動的場合。
5． 安裝條件：安裝面與垂直面傾角不超過±15°。
6． 污染等級：Ⅲ級。
7． 安裝類別：安裝類別第3類。

三、產品型號及其意義


四、結構及工作原理
本接觸器主要由真空開關管、絕緣基座、電磁操作機構等部分組成。控制電源接通時，銜鐵吸合并帶動搖板轉動，真空開關管的動觸頭在自閉力和觸頭彈簧的共同作用下與靜觸頭閉合，接通主回路。當控制電源切斷時，電磁保持力消失，分閘彈簧使銜鐵釋放，轉動搖板，拉開真空開關管的動觸頭，接觸器釋放，斷開主回路。
五、產品技術參數
額定電壓： 3.6KV 額定電流： 500A
觸頭開距： 4±0.5mm 機構超程： 2±0.5mm
額定接通能力： 5000A，50次
額定分?jǐn)嗄芰Γ?4000A，50次
極限分?jǐn)嗄芰Γ?5000A，3次
機械壽命： 100萬次
電壽命（AC4）：6萬次
控制電源電壓： 220V，或根據用戶要求定制

六、安裝與維護
1． 安裝前應檢查確認接觸器有型號規格、控制電壓等參數無誤；
2． 安裝面應平整清潔，安裝腳受力均勻，緊固件牢固可靠；
3． 安裝時應注意防止異物落入，以免造成機構卡阻；
4． 注意電氣接線不應對接觸器產生應力；
5． 定期對絕緣框架、真空管、電路系統進行清潔，保證工作絕緣；
6． 檢查緊固件是否松動，結構件是否有異常；
7． 檢查輔助開關觸點燒蝕情況，必要時進行修整或更換；
8． 檢查運動部件是否活動靈活，必要時進行潤滑；
9． 檢查開距、超程是否符合要求。
10．真空開關管的真空度的檢查，一般采用工頻耐壓法檢查，其耐壓值應不低于額定值的1/2。

七、外形與安裝尺寸

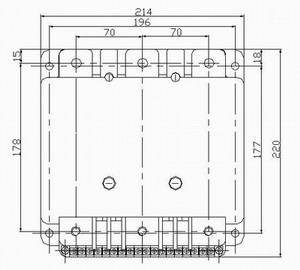

外形與安裝尺寸見附圖。其中圖2為A型，圖3為B型，兩者區別僅在于導電板位置不同。

八、運輸、儲存
1．裝卸時不得拋丟、沖撞，運輸過程中不得倒置、翻滾、劇烈振動，并避免雨雪侵入；
2．接觸器應儲存在沒有水侵襲、無腐蝕和可燃性氣體，空氣流通、干燥，溫度在 -25℃ ~ 40℃ 的庫房中；
3．接觸器不得長時間著地放置，存放時套好塑料袋；
4．存放時間超過6個月的產品使用前要先進行檢查。

九、訂貨須知
訂購產品時必須說明以下內容：
1． 產品名稱、型號、規格及安裝形式；
2． 額定工作電壓、額定工作電流；
3． 額定控制電壓；
4． 產品數量；
5． 備件或其他特殊要求。
