LM-0.5系列電流互感器產品詳細說明：

一、適用范圍
LM-0.5型電流互感器系小型母線式電流互感器，供50赫，500伏及以下的戶內裝置用，作為測量電流、電能及繼電保護之用。

二、結構
LM-0.5系列電流互感器鐵心系硅鋼片卷成，二次線圈均勻饒在鐵心上。無一次母線，亦不附有固定母線的裝置。整個鐵心用兩個夾件緊固。

三、主要技術參數(shù)
1、額定一次電流為下列之一：800、1000、1500、2000、3000、4000及5000安；
2、額定二次電流：5安；
3、準確級次及額定負荷：
800/5安 0.6歐時0.5級
1000-5000/安 0.8歐時0.5級

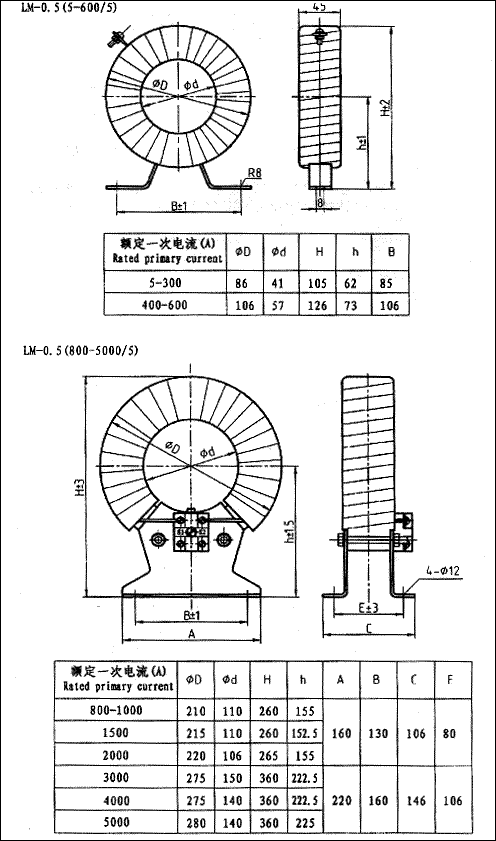

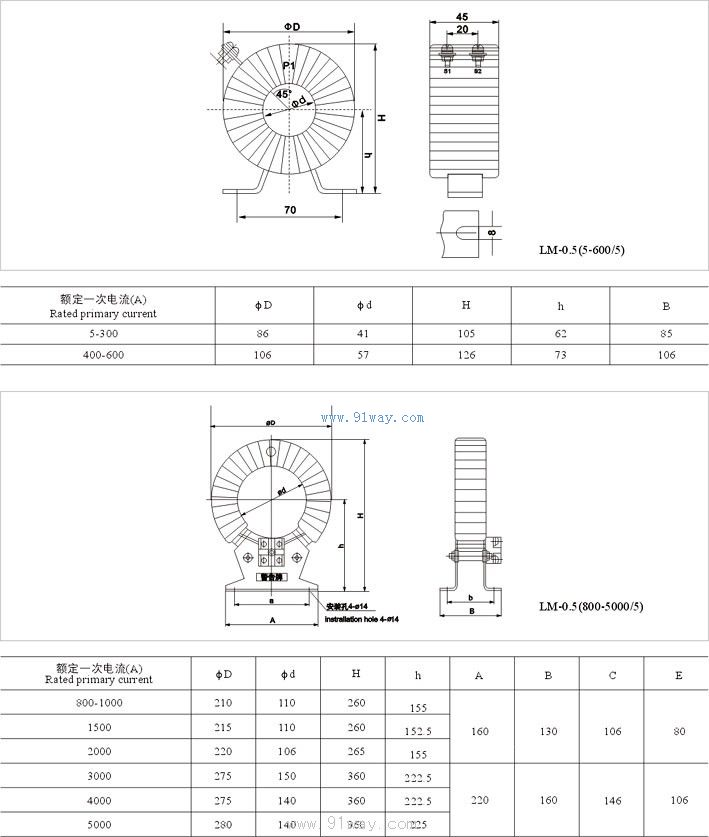

四、外形及安裝尺寸

電流比	a(毫米)	A(毫米)	b(毫米)	B(毫米)	h(毫米)	H(毫米)	ød(毫米)
800/5	130	160		110	-115	260	ø10
1000/5
1500/5
2000/5						265	ø106
3000/5	160	220		146	-225	360	ø150
4000/5							ø140



額定一次電流 （A）	額定二次電流 （A）	一次安匝數(shù)	準確級	額定輸出 （VA）
5，10，15，30，50，75，100	5	150	0.5	5
20，40，100，200		200		5
300，400，500，600		300-600		5
800		800		20
1000-5000		1000-5000		20

LM-0.5系列電流互感器
