DGL系列1000～4000A隔離開關產品詳細說明：

DGL系列1000～4000A隔離開關

使用環境
DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。

DGL系列1000～4000A隔離開關用途
交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分斷電路。

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

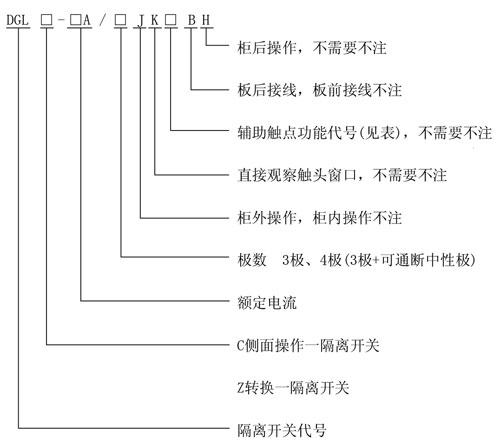

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J



DGL系列一隔離開關從125-4000A分18個規格是模塊化設計基礎型，具有三極，四極(三極+可通斷中性極)，適用于電路和接通與分斷或電氣隔離，1000A以上只做電氣隔離。
正面設有標記窗口指示觸頭通斷狀態。
根據需要可提供后面觀察窗口，直接觀察觸頭通斷狀態，窗口樣式見 DGL-125~1600A/H柜后操作負荷一隔離開關。

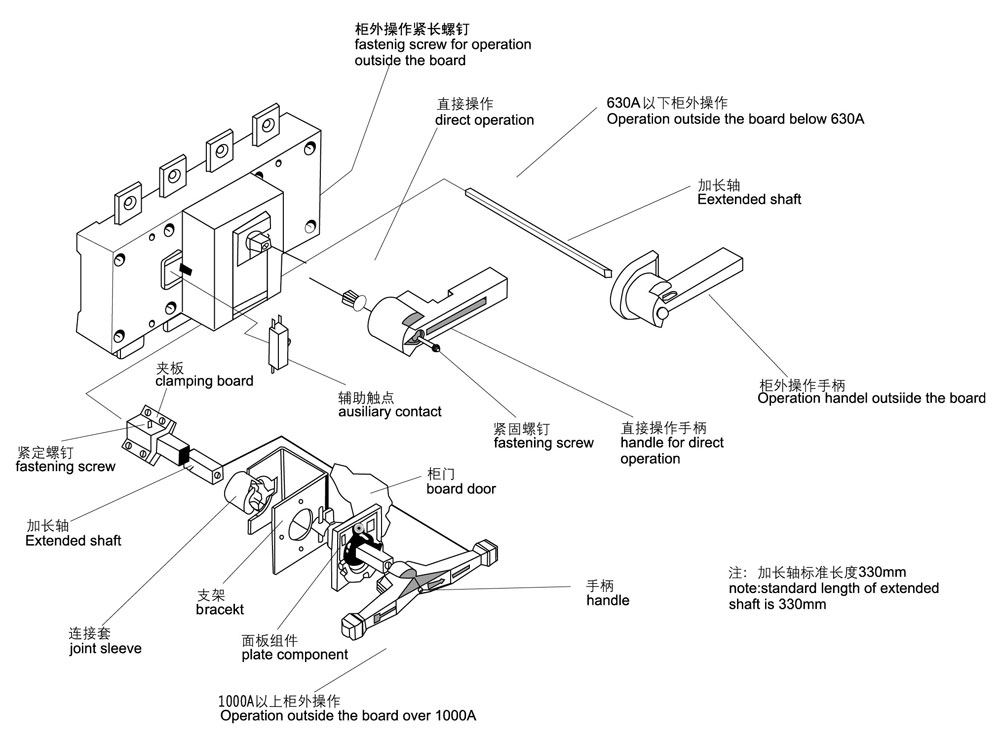

操作方式
直接操作：手柄直接安裝在開關中間。
柜外操作：手柄安裝在配電柜柜門外。
可配裝兩組輔助觸點。


性能與機械性能

約定發熱電流lth A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
約定發熱電壓Ui(V)	1000	1000	1000	1000	1000	1000	1000
介電強度 V	10000	10000	10000	10000	10000	10000	10000
額定沖擊耐受電壓 Uimp KV(安裝類別IV)	12	12	12	12	12	12	12
額定工作電流 le(A)
400V  AC21B       AC22B       AC23B	1000 1000 800	1250 1250 1000	1600 1600 1250	2000 2000 1250	2500 2500 1250	3150 2500 1250	4000 2500 1250
750V  AC21B       AC22B       AC23B	1000 800 400	1000 800 400	1600 800 500	2000 2000 1000	2500 2000 1000	3150 2000 1000	4000 2000 1000
220V  DC21       DC22       DC23
440V  DC21       DC22       DC23
電動機功率P(KW)
400V 750V	560 475	560 475	560 475	710 750	710 750	710 750	710 750
過載能力
額定短時耐受電流lcw(KA Rms)0.1S/1.0S	90/50	90/50	90/50	90/50	90/50	90/50	90/50
接通分斷能力
額定接通能力lcn(A Rms)AC23B 400V	10000	10000	10000	10000	10000	10000	10000
額定分斷能力lcm(A Rms)AC23B 400V	8000	8000	8000	8000	8000	8000	8000
額定短路接通能力lcm(KA峰值)	70	70	70	70	70	70	70
機械壽命(循環操作次數)	4000	4000	3000	2500	2500	2500	2500
電氣壽命(循環操作次數)
額定電壓Ue=660V 額定電流le COS∮＝0.95 AC21B COS∮＝0.65 AC22B COS∮＝0.35 AC23B	600 400 200	600 400 200	450 300 150	400 200 100	400 200 100	350 200 100	350 200 100
操作力距(Nm)	27	27	27	60	60	60	110
重量   3極 3 poles            4極 4 poles	10.5 13	10.5 13	16 20	31 40	31 40	42 49	90 102

外形與安裝尺寸

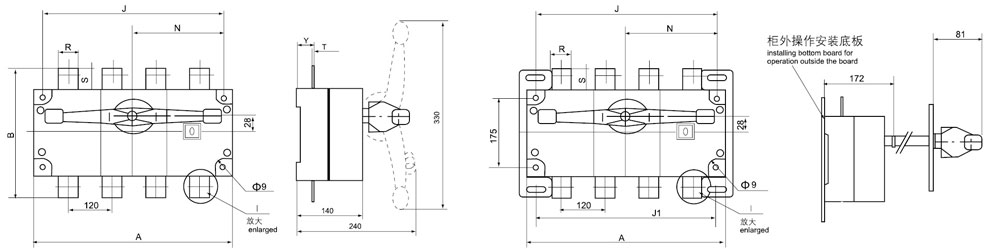

DGL-1000～1600A直接操作                        DGL-1000～1600A/J柜外操作

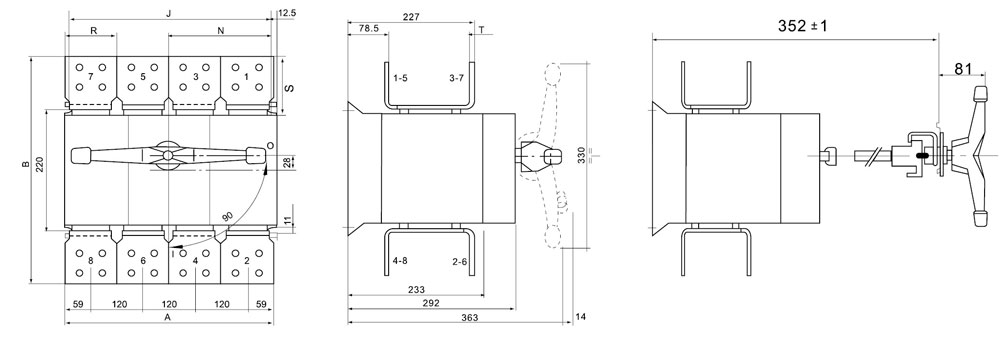

DGL-2000～2500A正面直接操作                          DGL-2000～2500A/J正面柜外操作

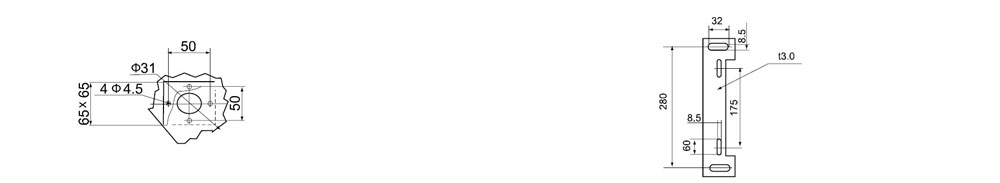

柜外手柄座安裝尺寸 　柜外操作安裝底板

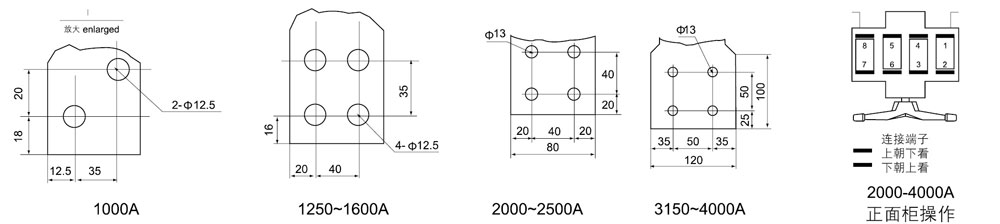

接線端子



DGL-3150A正面直接操作                DGL-2000～4000A正面柜外安裝尺寸

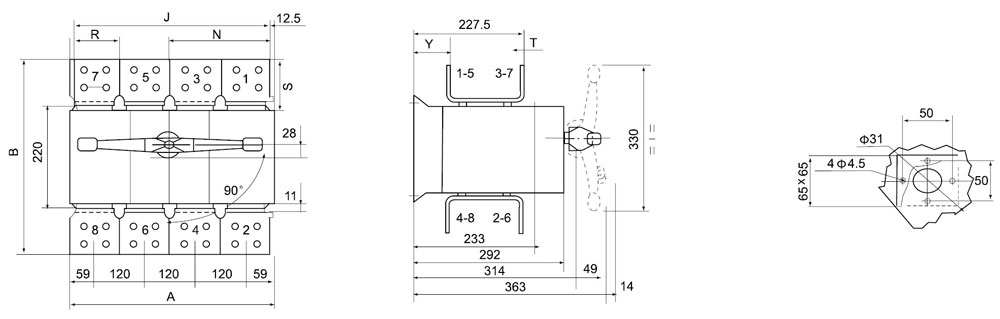

DGL-4000A正面直接操作                        DGL-3150～4000A/J正面柜外操作

型號規格	外形尺寸與安裝尺寸
DGL-1000～1600A	A	B	J	J1	N	R	S	T	Y
1000A/3	378	312	355	355	186	60	56	8	48
1000A/4	492	312	470	470	248	60	56	8	48
1250A/3	378	338	355	355	186	80	69	8	48
1250A/4	492	338	470	470	248	80	69	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000A/3	378	455	355	355	186	80	127	10	78.5
2000A/4	492	455	470	470	248	80	127	10	78.5
2500A/3	378	455	355	355	186	80	127	10	78.5
2500A/4	492	455	470	470	248	80	127	10	78.5
3150A/3	378	514	355	355	186	120	157	12	78.5
3150A/4	492	514	470	470	248	120	157	12	78.5
4000A/3	378	514	355	355	186	120	157		78.5
4000A/4	492	514	470	470	248	120	157		78.5
