產品名稱： | CLHB,PVHB便拆式船用離心泵 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 船用泵 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
產品概述
CLHB PVHB便拆式船用離心泵是在IS型泵、ISG型立式泵的基礎上，根據多年的生產經驗和廣大用戶的寶貴經驗，綜合開發成功的一種結構新穎、技術領先其它同類產品的便拆立式離心泵。該系列產品經國家泵類產品檢測中心鎮江分中心檢測認定：名項指標合格。該項系列產品嚴格按國際ISO2858進行設計制造。
該項系列產品在整體上進行大膽突破設計，泵軸采用獨立的支承體，解決了原ISG及ISW型泵加長軸靠電機軸承支承的不足之處，葉輪、泵體采用現代優秀水力模型設計制造，消除立式泵的軸向力及徑向力，使泵軸處的軸承和電機軸承僅受微弱的軸向力及徑向力，電機采用Y系列標準電機，整臺泵采用便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪等到易損件不方便的難題。
CLHB,PVHB便拆式船用離心泵與國內現類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等無可代替的優點，是替代的ISG型立式泵、IS型離心泵、S型雙吸泵等到常規離心泵的最理想產品。
性能、型號
泵性能范圍：
額定流量Qn=4.4m3/h ～ 1450m3/h;
額定壓力Pn=0.125MPa～1.25MPa(揚程1.25m～125m);
轉速n=2900r/min、1450r/min、970/min;
泵最大工作壓力 P≤1.6MPa(P=P0+Pn)
（P0為泵進口壓力）
泵進出口口徑40mm～350mm
主要用途
（1） CLHB PVHB型泵用于采暖、船舶、冷凍水系統和灌溉裝置中的無腐蝕的冷水和熱水。
（2） CLHB PVHB型泵用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。
工作條件
（1）介質溫度：T=-20 ℃ +120 ℃ ；
（2）環境溫度T≤40 ℃ ，環境溫度不超過95%
結構優點
（1）泵軸與電機軸采用硬性連接，振動小、噪音低；
（2）泵進口口徑相同，能象閥門一樣安裝在管路的任意位置，且裝有底盤，使泵安裝簡便、穩固；
（3）泵軸有獨立的支承點，使電機軸承運行可靠；
（4 用強制環流的不受轉向限制的特殊結構機械密封，運行可靠、壽命長。
（5）獨特的安裝結構大大縮小泵的占地面積，節約建設投資30%～50%。
（6）完美的設計確保泵無泄漏、長壽命運行，節約運行管理費40%～70%。
傳 動
通過電機聯軸器，由電機驅動泵，從傳動端看，泵為順時針方向旋轉。

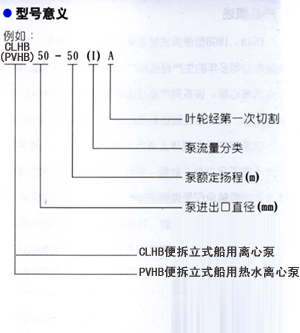

型號意義
材 質
泵殼：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、銅合金
葉輪：鑄鐵、銅合金、不銹鋼
泵蓋：鑄鐵、不銹鋼 泵軸：45、不銹鋼
安裝說明
1、安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。
2、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口的附近安裝一只壓力表，以保證在額定揚程式和流量范圍內運行，增長水泵的使用壽命。
3、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。
4、安裝后撥動泵軸，葉輪不應有摩擦聲或卡死現象， 否則應將泵拆開檢查原因。
5、泵的安裝方式分為硬性聯接和柔性聯接兩種。

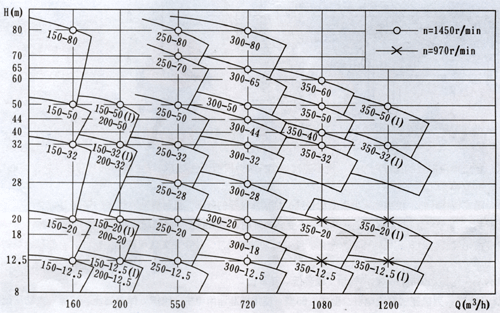

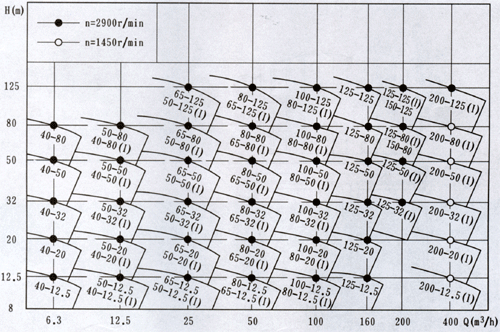

型譜圖

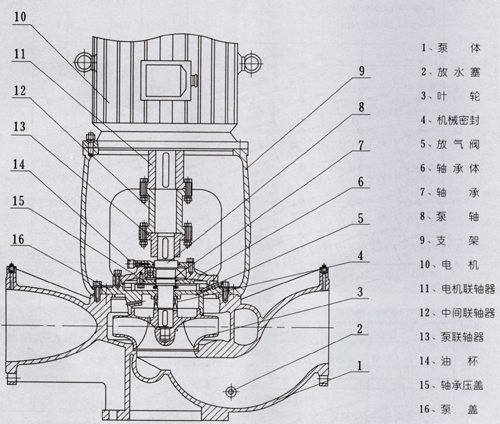

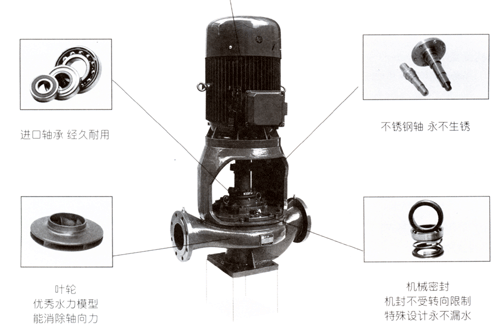

結構說明
泵體：管道連接形式的螺旋形泵殼，采用現代最優秀水力模型設計制造，法蘭符合GB4216.5，并帶有Rp1/4或Rp3/8測壓口。
葉輪：閉式鑄鐵葉輪，優秀的水力模型和特殊的結構保證泵的效率，且可靠地消除泵的軸向力。
機械密封：用于水溫150 ℃ 以下免保養，并不受轉向限制。特殊的設計保證動環的補償性和密封性。
泵軸：優化設計的泵軸和聯軸器融為一體，縮減傳動軸的尺寸，使泵更安全可靠地運行，并且使整臺的體積減小。
泵軸承：采用進口NTN或NSK精密軸承，噪音低、壽命長。
電機：Y或Y2系列鼠籠式交流電機，型式：B5型。使用標準通用電機，維護、保養方便、快捷，大功率配有軸承潤滑保養注油孔裝置。
CLHB PVHB系列產品性能參數表
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
001 |
CLHB 40-12.5 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 |
0.55 |
2.3 |
35 |
|
002 |
CLHB 40-12.5A |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 |
2900 |
0.37 |
2.3 |
35 |
|
003 |
CLHB 40-20 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 |
1.1 |
2.3 |
35 |
|
004 |
CLHB 40-20A |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
17.6 16 14.4 |
40 45 41 |
2900 |
0.75 |
2.3 |
33 |
|
005 |
CLHB 40-32 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
23 32 30 |
35 40 40 |
2900 |
2.2 |
2.3 |
50 |
|
006 |
CLHB 40-32A |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
29 28 26.3 |
34 39 39 |
2900 |
1.5 |
2.3 |
45 |
|
007 |
CLHB 40-32B |
3.8 5.5 7.2 |
1.06 1.53 2.00 |
25.5 24 22.5 |
34 38 37 |
2900 |
1.1 |
2.3 |
40 |
|
008 |
CLHB 40-50 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
51 |
26 33 32 |
2900 |
4.0 |
2.3 |
75 |
|
009 |
CLHB 40-50A |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
45 44 42 |
20 31 30 |
2900 |
3.0 |
2.3 |
65 |
|
010 |
CLHB 40-50B |
3.7 5.3 7.0 |
1.03 1.47 1.94 |
38 36 34.5 |
29 |
2900 |
2.2 |
2.3 |
55 |
|
011 |
CLHB 40-80 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
82 80 74 |
24 28 28 |
2900 |
7.5 |
2.3 |
110 |
|
012 |
CLHB 40-80A |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
72 |
24 28 27 |
2900 |
5.5 |
2.3 |
105 |
|
013 |
CLHB 40-80B |
3.8 5.5 7.2 |
1.06 1.53 2.00 |
61 5 60 56 |
23 27 26 |
2900 |
5.5 |
2.3 |
80 |
|
014 |
CLHB 40-12.5(1) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.2 12.5 11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
35 |
|
015 |
CLHB 40-20(I)A |
81114.5 |
2.22 3.05 4.03 |
10.6 10 9 |
60 |
2900 |
0.75 |
2.3 |
32 |
|
016 |
CLHB 40-20(I) |
8.812.516.3 |
2.44 3.47 4.53 |
21.5 20 17.8 |
49 58 57 |
2900 |
1.5 |
2.3 |
40 |
|
017 |
CLHB 40-20(I)A |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
57 |
2900 |
1.1 |
2.3 |
35 |
|
018 |
CLHB 40-32(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 |
3.0 |
2.3 |
60 |
|
019 |
CLHB 40-32(I)A |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 |
2.2 |
2.3 |
50 |
|
020 |
CLHB 40-32(I)B |
7.3 10.4 13.5 |
2.38 2.89 3.75 |
26 24 20 |
50 |
2900 |
1.5 |
2.3 |
45 |
|
021 |
CLHB 40-50(I) |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
51.2 50 48 |
38 46 46 |
2900 |
5.5 |
2.3 |
90 |
|
022 |
CLHB 40-50(I)A |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45 44 42 |
37 46 45 |
2900 |
4.0 |
2.3 |
80 |
|
023 |
CLHB 40-50(I)B |
7.5 10.6 13.8 |
2.082.943.83 |
37 36 34 |
40 |
2900 |
3.0 |
2.3 |
70 |
|
024 |
CLHB 40-80(I) |
8.8 12.5 16.3 |
2.44 4.53 |
81.2 80 77.5 |
31 38 40 |
2900 |
11.0 |
2.3 |
150 |
|
025 |
CLHB 40-80(I)A |
8.2 11.6 15.2 |
2.28 |
71 70 68 |
38 |
2900 |
7.5 |
2.3 |
100 |
|
026 |
CLHB 40-80(I)B |
7.6 10.8 14 |
2.11 3.0 3.89 |
61.4 60 58 |
37 |
2900 |
7.5 |
2.3 |
95 |
|
027 |
CLHB 40-80(I)C |
7.1 10.1 13.1 |
1.97 |
53.2 52 50.4 |
36 |
2900 |
5.5 |
2.3 |
90 |
|
028 |
CLHB 50-12.5 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.6 12.5 11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
40 |
|
029 |
CLHB 50-12.5A |
8 11 14.5 |
2.22 3.05 4.03 |
11 10 9 |
60 |
2900 |
0.75 |
2.3 |
35 |
|
030 |
CLHB 50-20 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
21.5 20 17.8 |
49 58 57 |
2900 |
1.5 |
2.3 |
45 |
|
031 |
CLHB 50-20A |
8 11 14.5 |
2.22 |
17 16 14 |
57 |
2900 |
1.1 |
2.3 |
40 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
032 |
CLHB 50-32 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 |
3.0 |
2.3 |
60 |
|
033 |
CLHB 50-32A |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 |
2.2 |
2.3 |
50 |
|
034 |
CLHB 50-32B |
7.3 10.4 13.5 |
2.38 2.89 3.75 |
23 22 20.5 |
50 |
2900 |
1.5 |
2.3 |
46 |
|
035 |
CLHB 50-50 |
8.8 |
2.44 3.47 4.53 |
52 50 48 |
38 46 46 |
2900 |
5.5 |
2.3 |
105 |
|
036 |
CLHB 50-50A |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45.8 44 42 |
37 45 45 |
2900 |
4.0 |
2.3 |
85 |
|
037 |
CLHB 50-50B |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
40 38 35 |
44 |
2900 |
3.0 |
2.3 |
70 |
|
038 |
CLHB 50-80 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
82 80 77.5 |
29 38 40 |
2900 |
11.0 |
2.3 |
160 |
|
039 |
CLHB 50-80A |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71.5 70 68 |
29 38 41 |
2900 |
7.5 |
2.3 |
120 |
|
040 |
CLHB 50-80B |
7.6 10.8 14 |
2.11 3.0 3.89 |
61.5 60 58 |
27.5 37 40 |
2900 |
7.5 |
2.3 |
115 |
|
041 |
CLHB 50-80C |
7.1 10.0 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
27 36 39 |
2900 |
5.5 |
2.3 |
110 |
|
042 |
CLHB 50-12.5(I) |
17.5 25 32.5 |
4.86 6.97 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 |
1.5 |
2.5 |
45 |
|
043 |
CLHB 50-12.5(I)A |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 67 68 |
2900 |
1.1 |
2.5 |
40 |
|
044 |
CLHB 50-20(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
21.5 20 18 |
60 68 67 |
2900 |
3.0 |
2.5 |
60 |
|
045 |
CLHB 50-20(I)A |
15.6 22.3 29 |
4.33 6.19 8.12 |
17.5 16 13.6 |
58 66 65 |
2900 |
2.2 |
2.5 |
50 |
|
046 |
CLHB 50-32(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
34.4 32 27.5 |
55 63 60 |
2900 |
4.0 |
2.5 |
75 |
|
047 |
CLHB 50-32(I)A |
16.4 23.4 30.4 |
4.566.58.44 |
30 28 24 |
54 62 59 |
2900 |
4.0 |
2.5 |
75 |
|
048 |
CLHB 50-32(I)B |
15.0 21.6 28 |
4.17 6.0 7.78 |
26 24 20.6 |
61 |
2900 |
3.0 |
2.5 |
65 |
|
049 |
CLHB 50-50(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 |
7.5 |
2.5 |
110 |
|
050 |
CLHB 50-50(I)A |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 |
7.5 |
2.5 |
110 |
|
051 |
CLHB 50-50(I)B |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40.5 38 34.5 |
55 |
2900 |
5.5 |
2.5 |
100 |
|
052 |
CLHB 50-80(I) |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 |
15.0 |
2.5 |
175 |
|
053 |
CLHB 50-80(I)A |
16.4 23.4 30.5 |
4.56 |
71.5 70 67 |
39 51 52 |
2900 |
11.0 |
2.5 |
165 |
|
054 |
CLHB 50-80(I)B |
15 21.6 28 |
4.17 6.0 7.78 |
61 60 58 |
38 50 54 |
2900 |
11.0 |
2.5 |
165 |
|
055 |
CLHB 50-125(I) |
17.3 25 32.5 |
4.6 6.94 9.03 |
128 125 122 |
31 40 44 |
2900 |
30.0 |
2.5 |
310 |
|
056 |
CLHB 50-125(I)A |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
30 40 44 |
2900 |
22.0 |
2.5 |
250 |
|
057 |
CLHB 50-125(I)B |
15.7 22.5 29.2 |
4.366.258.0 |
103 101 98 |
39 |
2900 |
18.5 |
2.5 |
215 |
|
058 |
CLHB 50-125(I)C |
14.4 20.6 26.8 |
4.0 5.72 7.44 |
86 85 83 |
38 |
2900 |
15.0 |
2.5 |
195 |
|
059 |
CLHB 65-12.5 |
17.5 25 32.5 |
4.86 6.94 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 |
1.5 |
2.5 |
45 |
|
060 |
CLHB 65-12.5A |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 |
2900 |
1.1 |
2.5 |
40 |
|
061 |
CLHB 65-20 |
17.5 25 32.5 |
4.86 6.94 9.03 |
22 20 18 |
60 |
2900 |
3.0 |
2.5 |
60 |
|
062 |
CLHB 65-20A |
15.6 22.3 29 |
4.33 6.19 8.1 |
17.5 16 14.4 |
58 |
2900 |
2.2 |
2.5 |
50 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
063 |
CLHB 65-32 |
17.5 25 32.5 |
4.86 6.94 9.03 |
34.4 32 27.5 |
54 63 60 |
2900 |
4.0 |
2.5 |
75 |
|
064 |
CLHB 65-32A |
16.4 23.4 30.1 |
4.56 6.5 8.44 |
30 28 24.5 |
54 62 59 |
2900 |
4.0 |
2.5 |
75 |
|
065 |
CLHB 65-32B |
15 21.6 28 |
4.17 6.0 8.44 |
26 24 21 |
51 61 60 |
2900 |
3.0 |
2.5 |
65 |
|
066 |
CLHB 65-50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 |
7.5 |
2.5 |
110 |
|
067 |
CLHB 65-50A |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 |
7.5 |
2.5 |
110 |
|
068 |
CLHB 65-50B |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40.5 38 34 |
55 |
2900 |
5.5 |
2.5 |
100 |
|
069 |
CLHB 65-80 |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 |
15.0 |
2.5 |
185 |
|
070 |
CLHB 65-80A |
16.4 23.4 30.5 |
4.56 6.5 8.47 |
71.5 70 67 |
39 50 52 |
2900 |
11.0 |
2.5 |
170 |
|
071 |
CLHB 65-80B |
15 21.6 28 |
4.17 6.0 7.78 |
61 60 58 |
38 49 54 |
2900 |
11.0 |
2.5 |
170 |
|
072 |
CLHB 65-125 |
17.5 25 32.5 |
4.86 6.94 9.03 |
127 125 122 |
32 40 44 |
2900 |
30.0 |
2.5 |
320 |
|
073 |
CLHB 65-125A |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
32 40 44 |
2900 |
22.0 |
2.5 |
260 |
|
074 |
CLHB 65-125B |
15.7 22.5 29.2 |
4.36 6.25 8.0 |
103 101 98 |
39 |
2900 |
18.5 |
2.5 |
225 |
|
075 |
CLHB 65-125C |
14.4 20.6 26.8 |
4.0 5.72 7.44 |
86 85 83 |
38 |
2900 |
15.0 |
2.5 |
210 |
|
076 |
CLHB 65-12.5(I) |
35 |
9.72 13.9 18.1 |
13.8 12.5 10 |
67 73 70 |
2900 |
3.0 |
3.0 |
65 |
|
077 |
CLHB 65-12.5(I)A |
31.3 44.7 58 |
8.7 12.4 16.1 |
11 10 8 |
66 72 69 |
2900 |
2.2 |
3.0 |
55 |
|
078 |
CLHB 65-20(I) |
35 50 65 |
9.72 13.9 18.1 |
22 20 17 |
67 72.5 70 |
2900 |
5.5 |
3.0 |
100 |
|
079 |
CLHB 65-20(I)A |
31.3 45 58 |
8.7 12.5 16.1 |
17.5 16 13.6 |
60 71 69 |
2900 |
4.0 |
3.0 |
80 |
|
080 |
CLHB 65-32(I) |
35 50 65 |
9.72 13.9 18.1 |
35 32 28 |
63 71 70 |
2900 |
7.5 |
3.0 |
105 |
|
081 |
CLHB 65-32(I)A |
32.7 46.7 61 |
9.1 13.0 16.9 |
30.6 28 25 |
62 70 69 |
2900 |
7.5 |
3.0 |
105 |
|
082 |
CLHB 65-32(I)B |
30.0 43.3 56.3 |
8.4 12.0 15.6 |
26 24 21 |
69 |
2900 |
5.5 |
3.0 |
95 |
|
083 |
CLHB 65-50(I) |
35 50 65 |
9.72 13.9 18.1 |
53.5 50 46 |
55 67 68 |
2900 |
15.0 |
3.0 |
180 |
|
084 |
CLHB 65-50(I)A |
32.8 47 61 |
9.1 13.1 16.9 |
47 44 40 |
54 66 67 |
2900 |
11.0 |
3.0 |
165 |
|
085 |
CLHB 65-50(I)B |
30.5 43.5 56.6 |
8.5 12.1 15.7 |
40.6 38 33.4 |
65 |
2900 |
7.5 |
3.0 |
115 |
|
086 |
CLHB 65-80(I) |
35 50 65 |
9.7 13.9 18.1 |
83 80 72 |
52 60 |
2900 |
22.0 |
3.0 |
235 |
|
087 |
CLHB 65-80(I)A |
32.5 46.7 61 |
9.0 13.0 16.9 |
73 70 63 |
52 59 60 |
2900 |
18.5 |
3.0 |
205 |
|
088 |
CLHB 65-80(I)B |
30 43.3 56 |
8.3 12.0 15.6 |
63 60 54 |
58 |
2900 |
15.0 |
3.0 |
180 |
|
089 |
CLHB 65-125(I) |
35 50 65 |
9.72 13.9 18.1 |
128 125 121 |
44 54 57 |
2900 |
37.0 |
3.0 |
350 |
|
090 |
CLHB 65-125(I)A |
32.5 46.5 60.5 |
9.0 12.9 16.8 |
116 113 110 |
43 |
2900 |
30.0 |
3.0 |
335 |
|
091 |
CLHB 65-125(I)B |
31 44.5 58 |
8.6 12.4 16.1 |
103 101 97 |
40 53 56 |
2900 |
30.0 |
3.0 |
335 |
|
092 |
CLHB 65-125(I)C |
29 41 53.6 |
8.1 11.4 14.9 |
87 85 83 |
39 51 55 |
2900 |
22.0 |
3.0 |
270 |
|
093 |
CLHB 80-12.5 |
35 50 65 |
9.72 13.9 18.1 |
13.8 12.5 10 |
67 73 70 |
2900 |
3.0 |
3.0 |
65 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
094 |
CLHB 80-12.5A |
31.3 44.7 58 |
8.7 12.5 16.1 |
11 10 8 |
66 72 69 |
2900 |
2.2 |
3.0 |
60 |
|
095 |
CLHB 80-20 |
35 50 65 |
9.7 213.9 18.1 |
22 20 17 |
67 72.5 70 |
2900 |
5.5 |
3.0 |
100 |
|
096 |
CLHB 80-20A |
31.3 45 58 |
8.7 12.5 16.1 |
17.5 16 13.6 |
66 71 69 |
2900 |
4.0 |
3.0 |
80 |
|
097 |
CLHB 80-32 |
35 50 65 |
9.72 13.9 18.1 |
35 32 28 |
63 71 70 |
2900 |
7.5 |
3.0 |
105 |
|
098 |
CLHB 80-32A |
32.7 46.7 61 |
9.1 13.0 16.9 |
30.6 28 25 |
62 70 69 |
2900 |
7.5 |
3.0 |
105 |
|
099 |
CLHB 80-32B |
30.3 43.3 56.3 |
8.4 12.0 15.6 |
27 24 20 |
69 |
2900 |
5.5 |
3.0 |
100 |
|
100 |
CLHB 80-50 |
35 50 65 |
9.72 13.9 18.1 |
53.3 50 46 |
55 67 68 |
2900 |
15.0 |
3.0 |
175 |
|
101 |
CLHB 80-50A |
32.8 47 61 |
9.1 13.1 16.9 |
47 44 40 |
54 66 67 |
2900 |
11.0 |
3.0 |
170 |
|
102 |
CLHB 80-50B |
30.5 43.5 56.6 |
8.5 12.1 15.7 |
40.6 38 33.4 |
53 65 67 |
2900 |
7.5 |
3.0 |
120 |
|
103 |
CLHB 80-80 |
35 50 65 |
9.72 13.9 18.1 |
83 80 72 |
52 59 60 |
2900 |
22.0 |
3.0 |
240 |
|
104 |
CLHB 80-80A |
32.5 46.7 61 |
9.0 13.0 16.9 |
73 70 64 |
52 59 60 |
2900 |
18.5 |
3.0 |
210 |
|
105 |
CLHB 80-80B |
30 43.3 56 |
8.3 12.0 15.6 |
63 60 54 |
58 |
2900 |
15.0 |
3.0 |
190 |
|
106 |
CLHB 80-125 |
35 50 65 |
9.72 13.9 18.1 |
128 125 122 |
43 54 57 |
2900 |
37.0 |
3.0 |
360 |
|
107 |
CLHB 80-125A |
32.5 46.5 60.5 |
9 12.9 16.8 |
116 113 110 |
42 53 56 |
2900 |
30.0 |
3.0 |
345 |
|
108 |
CLHB 80-125B |
31 44.5 58 |
8.6 12.4 16.1 |
103 101 97 |
53 |
2900 |
30.0 |
3.0 |
340 |
|
109 |
CLHB 80-125C |
29 41 53.6 |
8.1 11.4 14.9 |
98 85 83 |
51 |
2900 |
22.0 |
3.0 |
275 |
|
110 |
CLHB 80-12.5(I) |
70 100 130 |
19.4 27.8 36.1 |
13.6 12.5 11 |
66 76 75 |
2900 |
5.5 |
4.5 |
110 |
|
111 |
CLHB 80-12.5(I)A |
62.6 89 116 |
17.4 24.7 32.2 |
11 10 8.8 |
64 74 74 |
2900 |
4.0 |
4.5 |
85 |
|
112 |
CLHB 80-20(I) |
70 100 130 |
19.4 27.8 36.1 |
23.5 20 14 |
70 76 72 |
2900 |
11.0 |
4.5 |
165 |
|
113 |
CLHB 80-20(I)A |
62.6 89 116 |
17.4 24.7 32.2 |
19 16 11 |
68 74 65 |
2900 |
7.5 |
4.5 |
130 |
|
114 |
CLHB 80-32(I) |
70 100 130 |
19.4 27.8 36.1 |
36.5 32 24 |
70 76 65 |
2900 |
15.0 |
4.5 |
185 |
|
115 |
CLHB 80-32(I)A |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
32 28 21 |
68 74 67 |
2900 |
11.0 |
4.5 |
175 |
|
116 |
CLHB 80-32(I)B |
60.6 86.6 112.5 |
16.8 24.1 31.3 |
27 24 18 |
72 |
2900 |
11.0 |
4.5 |
175 |
|
117 |
CLHB 80-50(I) |
70 100 130 |
19.4 27.8 36.1 |
54 50 42 |
65 74 73 |
2900 |
22.0 |
4.0 |
250 |
|
118 |
CLHB 80-50(I)A |
65.4 93.5 121.6 |
18.2 26.4 33.8 |
47.5 44 39 |
64 73 72 |
2900 |
18.5 |
4.0 |
220 |
|
119 |
CLHB 80-50(I)B |
61 87 113 |
16.9 24.2 31.4 |
41 38 32 |
71 |
2900 |
15.0 |
4.0 |
200 |
|
120 |
CLHB 80-80(I) |
70 100 130 |
19.4 27.8 36.1 |
87 80 68 |
62 69 68 |
2900 |
37.0 |
4.0 |
330 |
|
121 |
CLHB 80-80(I)A |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
76 70 59.5 |
61 68 67 |
2900 |
30.0 |
4.0 |
315 |
|
122 |
CLHB 80-80(I) |
61 87 113 |
16.9 24.2 31.4 |
65 60 51 |
66 |
2900 |
30.0 |
4.0 |
315 |
|
123 |
CLHB 80-125(I) |
70 100 130 |
19.4 27.8 36.1 |
132 125 114 |
55 66 67 |
2900 |
75.0 |
4.0 |
675 |
|
124 |
CLHB 80-125(I)A |
66.5 95 123.6 |
18.5 26.4 34.3 |
119 113 104 |
55 66 67 |
2900 |
55.0 |
4.0 |
535 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
125 |
CLHB 80-125(I)B |
63 90 117 |
17.5 25 32.5 |
106.6 101 92 |
65 |
2900 |
45.0 |
4.0 |
425 |
|
126 |
CLHB 80-125(I)C |
58 82 107 |
16.1 22.8 29.7 |
90 85 76 |
63 |
2900 |
37.0 |
4.0 |
370 |
|
127 |
CLHB 100-12.5 |
70 100 130 |
19.4 27.8 36.1 |
13.6 12.5 11 |
66 76 75 |
2900 |
5.5 |
4.5 |
115 |
|
128 |
CLHB 100-12.5A |
62.6 89 116 |
17.4 24.7 32.2 |
11 10 8.8 |
64 74 74 |
2900 |
4.0 |
4.5 |
90 |
|
129 |
CLHB 100-20 |
70 100 130 |
19.4 27.8 36.1 |
23.5 20 14 |
70 76 65 |
2900 |
11.0 |
4.5 |
170 |
|
130 |
CLHB 100-20A |
62.6 89 116 |
17.4 24.7 32.2 |
19 16 11 |
68 74 63 |
2900 |
7.5 |
4.5 |
120 |
|
131 |
CLHB 100-32 |
700 100 130 |
19.4 27.8 36.1 |
36.5 32 24 |
70 76 65 |
2900 |
15.0 |
4.5 |
200 |
|
132 |
CLHB 100-32A |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
32 28 21 |
68 74 67 |
2900 |
11.0 |
4.5 |
185 |
|
133 |
CLHB 100-32B |
60.6 86.6 112.5 |
16.824.131.3 |
27 24 18 |
72 |
2900 |
11.0 |
4.5 |
180 |
|
134 |
CLHB 100-50 |
70 100 130 |
19.4 27.8 36.1 |
54 50 42 |
65 74 73 |
2900 |
22.0 |
4.0 |
245 |
|
135 |
CLHB 100-50A |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
47.5 44 37 |
64 73 72 |
2900 |
18.5 |
4.0 |
215 |
|
136 |
CLHB 100-50B |
61 87 113 |
16.9 24.2 31.4 |
41 38 34 |
71 |
2900 |
15.0 |
4.0 |
195 |
|
137 |
CLHB 100-80 |
70 100 130 |
19.4 27.8 36.1 |
87 80 68 |
62 69 68 |
2900 |
37.0 |
4.0 |
345 |
|
138 |
CLHB 100-80A |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
76 70 59.5 |
61 68 67 |
2900 |
30.0 |
4.0 |
330 |
|
139 |
CLHB 100-80B |
61 87 113 |
16.9 24.2 31.4 |
65 60 51 |
67 |
2900 |
30.0 |
4.0 |
330 |
|
140 |
CLHB 100-125 |
70 100 130 |
19.4 27.8 36.1 |
132 125 114 |
55 66 67 |
2900 |
75.0 |
4.0 |
685 |
|
141 |
CLHB 100-125A |
66.5 95 123.6 |
18.5 26.4 34.3 |
119 113 104 |
55 66 67 |
2900 |
55.0 |
4.0 |
550 |
|
142 |
CLHB 100-125B |
63 90 117 |
17.5 25.0 32.5 |
106.6 101 92 |
65 |
2900 |
45.0 |
4.0 |
440 |
|
143 |
CLHB125-125C |
58 82 107 |
16.1 22.8 29.7 |
90 85 76 |
63 |
2900 |
37.0 |
4.0 |
385 |
|
144 |
CLHB125-12.5 |
96 60 192 |
26.7 44.4 53.3 |
13 12.5 12 |
78 82 84 |
2900 |
11.0 |
4.0 |
180 |
|
145 |
CLHB 125-12.5A |
86 143 172 |
23.9 39.7 47.8 |
10.4 10 9.6 |
77 |
2900 |
7.5 |
4.0 |
130 |
|
146 |
CLHB 125-20 |
96 160 192 |
26.7 44.4 53.3 |
22.6 20 17 |
76 80 78 |
2900 |
15.0 |
4.0 |
225 |
|
147 |
CLHB125-20A |
86 143 172 |
23.9 39.7 47.8 |
18 16 13.6 |
73 77 75 |
2900 |
11.0 |
4.0 |
210 |
|
148 |
CLHB125-32 |
96 160 192 |
26.7 44.4 53.3 |
36 32 28 |
78 |
2900 |
22.0 |
4.0 |
265 |
|
149 |
CLHB 125-32A |
90 150 180 |
25 41.7 50 |
31.5 28 24.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
|
150 |
CLHB 125-32B |
83 138 166 |
21.7 38.3 46.1 |
27 24 21 |
73 |
2900 |
15.0 |
4.0 |
215 |
|
151 |
CLHB 125-50 |
96 160 192 |
26.7 44.4 53.3 |
55 50 46 |
69 79 78 |
2900 |
37.0 |
5.0 |
400 |
|
152 |
CLHB125-50A |
90 150 180 |
25 41.7 50 |
48.4 44 40.5 |
64 74 73 |
2900 |
30.0 |
5.0 |
380 |
|
153 |
CLHB 125-50B |
83 138 166 |
21.8 38.3 46.1 |
41.3 37.5 34.5 |
72 |
2900 |
22.0 |
5.0 |
325 |
|
154 |
CLHB 125-80 |
96 160 192 |
26.7 44.4 53.3 |
87 80 73 |
65 77 74 |
2900 |
55.0 |
4.5 |
580 |
|
155 |
CLHB 125-80A |
90 150 180 |
25 41.7 50 |
76 70 64 |
74 |
2900 |
45.0 |
4.5 |
495 |
|
序 號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
156 |
CLHB 125-80B |
83 138 166 |
21.7 38.3 46.1 |
65 60 55 |
73 |
2900 |
37.0 |
4.5 |
430 |
|
157 |
CLHB 125-125 |
96 160 192 |
26.7 44.7 53.3 |
133 125 119 |
70 72 68 |
2900 |
90.0 |
4.5 |
800 |
|
158 |
CLHB 125-125A |
90 150 180 |
25 41.7 50 |
117 110 104.6 |
65 70 71 |
2900 |
75.0 |
4.5 |
715 |
|
159 |
CLHB 125-125B |
86 143 172 |
23.8 39.7 47.8 |
106.4 100 95.2 |
65 69 66 |
2900 |
75.0 |
4.5 |
710 |
|
160 |
CLHB 125-125C |
80.5 134 161 |
22.4 37.2 44.7 |
96 88 86 |
68 |
2900 |
55.0 |
4.5 |
590 |
|
161 |
CLHB 125-32(I) |
120 200 240 |
33.3 55.6 66.7 |
35 32 28 |
64 76 75 |
2900 |
30.0 |
4.5 |
325 |
|
162 |
CLHB 125-32(I)A |
112 187 224 |
31.1 51.9 62.2 |
31.5 28 24 |
63 75 75 |
2900 |
22.0 |
4.5 |
295 |
|
163 |
CLHB 125-(I) |
120 200 240 |
33.3 55.6 66.7 |
55 50 46 |
63 74 73 |
2900 |
45.0 |
4.5 |
430 |
|
164 |
CLHB 125-(I)A |
112 187 224 |
31.1 51.9 62.2 |
48.4 44 40 |
62 73 73 |
2900 |
37.0 |
4.5 |
420 |
|
165 |
CLHB 125-(I)B |
104 173 208 |
28.9 48.1 57.8 |
41 37 34.5 |
61 72 73 |
2900 |
30.0 |
4.5 |
410 |
|
166 |
CLHB 125-80(I) |
120 200 240 |
33.3 55.6 66.7 |
87 80 72 |
65 76 74 |
2900 |
75.0 |
4.5 |
685 |
|
167 |
CLHB125-80(I)A |
112 187 224 |
31.1 51.9 62.2 |
76 70 63 |
64 75 73 |
2900 |
55.0 |
4.5 |
545 |
|
168 |
CLHB 125-80(I)B |
104 173 208 |
28.9 48.1 57.8 |
65 60 54 |
63 74 72 |
2900 |
45.0 |
4.5 |
460 |
|
169 |
CLHB 125-125(I) |
120 200 240 |
33.3 55.6 66.7 |
133 125 120 |
58 73 75 |
2900 |
110.0 |
4.5 |
950 |
|
170 |
CLHB 125-125(I)A |
112 187 224 |
31.1 51.9 62.2 |
116 110 105 |
57 72 74 |
2900 |
90.0 |
4.5 |
785 |
|
171 |
CLHB125-125(I)B |
104 173 208 |
28.9 48.1 57.8 |
100 95 91 |
55 70 72 |
2900 |
75.0 |
4.5 |
750 |
|
172 |
CLHB 150-12.5 |
112 160 208 |
31.1 44.4 57.8 |
13.5 12.5 10 |
60 72 66 |
1450 |
11.0 |
3.5 |
200 |
|
173 |
CLHB150-12.5A |
98 140 182 |
27.2 39 50.6 |
11 10 8.5 |
68 70 71 |
1450 |
7.5 |
3.5 |
180 |
|
174 |
CLHB 150-20 |
112 160 208 |
31.1 44.4 57.8 |
23.5 20 14 |
66 71 66 |
1450 |
15.0 |
3.5 |
250 |
|
175 |
CLHB 150-20A |
98 140 182 |
27.2 39 50.6 |
19 17 11 |
65 70 66 |
1450 |
11.0 |
3.5 |
230 |
|
176 |
CLHB 150-20B |
84 120 156 |
23.3 33.3 43.3 |
15.5 14 10 |
62 70 68 |
1450 |
7.5 |
3.5 |
200 |
|
177 |
CLHB 150-32 |
112 160 208 |
31.1 44.4 57.8 |
33 32 28 |
62 70 80 |
1450 |
22.0 |
3.5 |
280 |
|
178 |
CLHB 150-32A |
98 140 182 |
27.2 39 50.6 |
29 28 26.6 |
60 71 80 |
1450 |
18.5 |
3.5 |
270 |
|
179 |
CLHB 150-32B |
84 120 156 |
23.3 33.3 43.3 |
25 24 22.5 |
66 71 70 |
1450 |
15.0 |
3.5 |
250 |
|
180 |
CLHB 150-50 |
112 160 208 |
31.1 44.4 57.8 |
52 50 42 |
60 72 80 |
1450 |
37.0 |
3.5 |
515 |
|
181 |
CLHB 150-50A |
98 140 182 |
27.2 39 50.6 |
46 44 39 |
60 70 80 |
1450 |
30.0 |
3.5 |
500 |
|
182 |
CLHB 150-50B |
84 120 156 |
23.3 33.3 43.3 |
41 38 30 |
66 70 73 |
1450 |
22.0 |
3.5 |
480 |
|
183 |
ISG B150-80 |
112 160 208 |
31.1 44.4 57.8 |
83 80 75 |
67 72 69 |
1450 |
55.0 |
3.5 |
900 |
|
184 |
CLHB 150-80A |
98 140 182 |
27.2 39 50.6 |
73 70 66 |
65 70 67 |
1450 |
45.0 |
3.5 |
765 |
|
185 |
CLHB 150-80B |
84 120 156 |
23.3 33.3 43.3 |
65 60 56 |
62 67 65 |
1450 |
37.0 |
3.5 |
660 |
|
186 |
CLHB 150-80 |
120 200 240 |
33.3 55.6 66.7 |
87 80 72 |
65 76 74 |
2900 |
75.0 |
4.2 |
710 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
187 |
CLHB 150-80A |
112 187 224 |
31.1 51.9 62.2 |
76 70 63 |
64 75 73 |
2900 |
55.0 |
4.2 |
560 |
|
188 |
CLHB 150-80B |
104 173 208 |
28.9 48.1 57.8 |
65 60 54 |
63 74 72 |
2900 |
45.0 |
4.2 |
465 |
|
189 |
CLHB 150-125 |
120 200 240 |
33.3 55.6 66.7 |
133 125 120 |
58 73 75 |
2900 |
110.0 |
4.5 |
980 |
|
190 |
CLHB 150-125A |
112 187 224 |
31.1 51.9 62.2 |
116 110 105 |
57 72 74 |
2900 |
90.0 |
4.5 |
805 |
|
191 |
CLHB 150-125B |
104 173 208 |
28.9 48.1 57.8 |
100 95 91 |
55 70 72 |
2900 |
75.0 |
4.5 |
725 |
|
192 |
CLHB 150-12.5(I) |
140 200 260 |
38.9 55.6 72.2 |
13.8 12.5 10.6 |
68 78 78 |
1450 |
15.0 |
3.0 |
265 |
|
193 |
CLHB 150-12.5(I)A |
125 179 233 |
34.7 49.7 64.6 |
11 10 8.5 |
66 76 76 |
1450 |
11.0 |
3.0 |
245 |
|
194 |
CLHB 150-20(I) |
140 200 260 |
38.9 55.6 72.2 |
21.8 20 17 |
73 79 77 |
1450 |
18.5 |
3.0 |
300 |
|
195 |
CLHB 150-20(I)A |
129 184 240 |
35.8 51.2 66.7 |
18.5 17 14.4 |
72 78 76 |
1450 |
15.0 |
3.0 |
265 |
|
196 |
CLHB 150-20(I)B |
117 167 217.5 |
32.5 46.4 60.4 |
15.2 14 12 |
71 76 74 |
1450 |
11.0 |
3.0 |
245 |
|
197 |
CLHB 150-32(I) |
140 200 260 |
38.9 55.6 72.2 |
33.8 32 28 |
70 78 73 |
1450 |
30.0 |
3.5 |
410 |
|
198 |
CLHB 150-32(I)A |
131 187 243 |
36.4 51.9 67.5 |
29.5 28 24.5 |
69 77 77 |
1450 |
22.0 |
3.5 |
335 |
|
199 |
CLHB 150-32(I)B |
121 173 225 |
33.6 48.1 62.5 |
25 24 21 |
69 76 74 |
1450 |
18.5 |
3.5 |
310 |
|
200 |
CLHB 150-50(I) |
140 200 260 |
38.9 55.6 72.2 |
53 50 44 |
68 75 71 |
1450 |
45.0 |
3.5 |
500 |
|
201 |
CLHB 150-50(I)A |
131 187 243 |
36.4 51.9 67.5 |
46.4 44 38.3 |
67 74 70 |
1450 |
37.0 |
3.5 |
460 |
|
202 |
CLHB 150-50II)B |
122 174 226.5 |
33.9 48.3 62.9 |
40.5 38 33 |
66 73 69 |
1450 |
30.0 |
3.5 |
435 |
|
203 |
CLHB150-50(I)C |
112 160 208 |
31.1 44.4 57.8 |
34 32 28 |
71 |
1450 |
22.0 |
3.5 |
370 |
|
204 |
CLHB150-80(I) |
140 200 260 |
38.9 55.6 72.2 |
84 80 75 |
62 69 67 |
1450 |
75.0 |
3.5 |
1050 |
|
205 |
CLHB 150-80(I)A |
131 187 243 |
36.4 51.9 67.5 |
73 70.5 66 |
61 68 66 |
1450 |
75.0 |
3.5 |
900 |
|
206 |
CLHB 150-80(I)B |
122 174 226.5 |
33.9 48.3 62.9 |
65 62 58 |
60 66 64 |
1450 |
55.0 |
3.5 |
780 |
|
207 |
CLHB 150-80(I)C |
112 160 208 |
31.1 44.4 57.8 |
56.5 54.5 51 |
58 64 62 |
1450 |
45.0 |
3.5 |
650 |
|
208 |
CLHB200-12.5 |
140 200 260 |
38.9 55.6 72.2 |
13.8 12.5 10.8 |
68 78 78 |
1450 |
15.0 |
3.0 |
270 |
|
209 |
CLHB200-12.5A |
125 179 233 |
34.7 49.7 64.6 |
11 10 8.5 |
66 76 76 |
1450 |
11.0 |
3.0 |
245 |
|
210 |
CLHB 200-20 |
140 200 260 |
38.9 55.6 72.2 |
21.8 20 17 |
73 79 77 |
1450 |
18.5 |
3.0 |
310 |
|
211 |
CLHB 200-20A |
129 184 240 |
35.8 51.2 66.7 |
18.5 17 14.4 |
72 78 76 |
1450 |
15.0 |
3.0 |
365 |
|
212 |
CLHB 200-200B |
117 167 217.5 |
32.5 46.4 60.4 |
15.2 14 12 |
71 76 74 |
1450 |
11.0 |
3.0 |
245 |
|
213 |
CLHB 200-32 |
140 200 260 |
38.9 55.6 72.2 |
33.8 32 28 |
70 78 78 |
1450 |
30.0 |
3.5 |
420 |
|
214 |
CLHB 200-32A |
131 187 243 |
36.4 51.9 67.5 |
29.5 27 24.5 |
69 77 78 |
1450 |
22.0 |
3.5 |
350 |
|
215 |
CLHB 200-32B |
121 173 225 |
33.6 48.1 62.5 |
25 24 21 |
69 76 73 |
1450 |
18.5 |
3.5 |
320 |
|
216 |
CLHB 200-50 |
140 200 260 |
38.9 55.6 72.2 |
53 50 44 |
68 75 71 |
1450 |
45.0 |
3.5 |
495 |
|
217 |
CLHB 200-50A |
131 187 243 |
36.4 51.9 67.5 |
46.6 44 38.3 |
67 74 70 |
1450 |
37.0 |
3.5 |
460 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
218 |
CLHB 200-50B |
122 174 226.5 |
33.9 48.3 62.9 |
40.5 38 33 |
73 |
1450 |
30.0 |
3.5 |
445 |
|
219 |
CLHB 200-50C |
112 160 208 |
31.1 44.4 57.8 |
34 32 28 |
71 |
1450 |
22.0 |
3.5 |
380 |
|
220 |
CLHB 200-12.5(I) |
280 400 520 |
77.8 111.1 144 |
13.4 12.5 10.5 |
70 80 79 |
1450 |
22.0 |
4.0 |
385 |
|
221 |
CLHB 200-12.5(I)A |
250 358 465 |
69.4 99.4 129.2 |
10.7 10 8.5 |
68 78 77 |
1450 |
18.5 |
4.0 |
470 |
|
222 |
CLHB 200-20(I) |
280 400 520 |
77.8 111.1 144 |
22.2 20 14 |
75 80 72 |
1450 |
30.0 |
4.0 |
480 |
|
223 |
CLHB 200-20(I)A |
250 358 465 |
69.4 99.4 129.2 |
19 17 13 |
73 78 70 |
1450 |
22.0 |
4.0 |
430 |
|
224 |
CLHB 200-20(I)B |
226 322 419 |
62.8 89.4 116.4 |
15.51410 |
70 75 73 |
1450 |
18.5 |
4.0 |
390 |
|
225 |
CLHB 200-32(I) |
280 400 520 |
77.8 111.1 144 |
36 32 26 |
73 80 75 |
1450 |
55.0 |
4.0 |
680 |
|
226 |
CLHB 200-32(I)A |
262 374 486 |
72.8 103.9 135 |
31.5 28 23 |
72 79 74 |
1450 |
45.0 |
4.0 |
560 |
|
227 |
CLHB 200-32(I)B |
242 346 450 |
67.2 96.1 125 |
27.5 24 18.5 |
78 |
1450 |
45.0 |
4.0 |
535 |
|
228 |
CLHB 200-50(I) |
280 400 520 |
77.8 111.1 144 |
54.5 50 39 |
75 81 77 |
1450 |
37.0 |
4.0 |
835 |
|
229 |
CLHB200-50(I)A |
262 352 486 |
72.8 103.9 135 |
48 44 35 |
73 80 75 |
1450 |
75.0 |
4.0 |
835 |
|
230 |
CLHB 200-50(I)B |
242 246 450 |
67.2 96.1 125 |
42 38 29.6 |
72 78 74 |
1450 |
75.0 |
4.0 |
700 |
|
231 |
CLHB 200-50(I)C |
224 320 416 |
62.2 88.9 115.6 |
34.9 3 225 |
70 76 72 |
1450 |
55.0 |
4.0 |
585 |
|
232 |
CLHB 200-80(I) |
280 400 520 |
77.8 111.1 144 |
87 80 72 |
73 80 77 |
1450 |
45.0 |
5.0 |
1565 |
|
233 |
CLHB 200-80(I)A |
262 374 486 |
72.8 103.9 135 |
76 70 63 |
72 79 76 |
1450 |
132.0 |
5.0 |
1415 |
|
234 |
CLHB200-80(I)B |
242 346 450 |
67.2 96.1 125 |
65 60 54 |
71 78 75 |
1450 |
110.0 |
5.0 |
1290 |
|
235 |
CLHB200-80(I)C |
224 320 416 |
62.2 88.9 115.6 |
62 56 48 |
707674 |
1450 |
90.0 |
4.0 |
1050 |
|
236 |
CLHB200-125(I) |
280 400 520 |
77.8 111.1 144.4 |
135 125 104 |
79 |
1450 |
75.0 |
4.0 |
1680 |
|
237 |
CLHB200-125(I)A |
256 352 448 |
71.1 97.8 124 |
120 112 88 |
78 |
1450 |
200.0 |
4.0 |
1680 |
|
238 |
CLHB 200-125(I)B |
224 320 416 |
62.2 88.9 115.6 |
104 96 72 |
77 |
1450 |
132.0 |
4.0 |
1450 |
|
239 |
CLHB 250-12.5 |
400 650 670 |
111.1 152.8 186.1 |
13.5 12.5 11 |
78 82 78 |
1450 |
30.0 |
4.0 |
550 |
|
240 |
CLHB 250-12.5A |
368 506 607 |
102.2 140.6 168.7 |
11.6 10.8 9.5 |
74 80 76 |
1450 |
22.0 |
5.0 |
500 |
|
241 |
CLHB 250-20 |
400 550 670 |
111.1 152.8 186.1 |
22.5 20 16 |
78 82 84 |
1450 |
45.0 |
5.0 |
620 |
|
242 |
CLHB 250-20A |
368 506 607 |
102.2 140.6 168.7 |
19.5 17 14.6 |
80 |
1450 |
37.0 |
5.0 |
550 |
|
243 |
CLHB 250-32 |
400 550 670 |
111.1 152.8 186.1 |
36 32 26 |
77 80 81 |
1450 |
75.0 |
5.0 |
915 |
|
244 |
CLHB 250-32A |
368 506 607 |
102.2 140.6 168.7 |
31.5 28 23 |
78 |
1450 |
55.0 |
5.0 |
840 |
|
245 |
CLHB 250-32B |
339 466 559 |
94 129.3 155.2 |
26.5 2520 |
76 |
1450 |
45.0 |
5.0 |
695 |
|
246 |
CLHB 250-50 |
400 550 670 |
111.1 152.8 186.1 |
54.5 50 39 |
69 76 72 |
1450 |
110.0 |
5.0 |
1557 |
|
247 |
CLHB 250-50A |
368 506 607 |
102.2 140.6 168.7 |
48 44 35.5 |
68 74 70 |
1450 |
90.0 |
5.0 |
1055 |
|
248 |
CLHB 250-50B |
339 466 559 |
941 29.3 155.2 |
43 39.5 32.5 |
66 72 68 |
1450 |
75.0 |
5.0 |
910 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
249 |
CLHB 250-50C |
311 428 514 |
86.5 119 142.8 |
38 35 28 |
63 69 65 |
1450 |
75.0 |
5.0 |
910 |
|
250 |
CLHB 250-70 |
400 550 670 |
111.1 152.8 186.1 |
76 70 63 |
75 76 78 |
1450 |
160.0 |
5.0 |
1545 |
|
251 |
CLHB 250-70A |
368 506 607 |
102.2 140.6 168.7 |
65 60 54 |
74 75 77 |
1450 |
132.0 |
5.0 |
1355 |
|
252 |
CLHB 250-70B |
339 466 559 |
941 29.3 155.2 |
55 50 42 |
73 74 74 |
1450 |
90.0 |
5.0 |
1055 |
|
253 |
CLHB 250-70C |
311 428 514 |
86.5 119 142.8 |
49.5 44 38 |
71 72 73 |
1450 |
75.0 |
5.0 |
965 |
|
254 |
CLHB 250-80 |
500 550 670 |
111.1 152.8 186.1 |
84 80 70 |
73 77 75 |
1450 |
200.0 |
5.0 |
1750 |
|
255 |
CLHB 250-80A |
368 506 670 |
102.2 140.6 168.7 |
75 71 62.5 |
72 75 74 |
1450 |
160.0 |
5.0 |
1560 |
|
256 |
CLHB 250-80B |
339 466 559 |
94 129.3 155.2 |
66.5 63.5 55.5 |
70 73 72 |
1450 |
132.0 |
5.0 |
1420 |
|
257 |
CLHB 250-80C |
311 428 514 |
86.5 119 142.8 |
58 55 48.5 |
69 71 70 |
1450 |
110.0 |
5.0 |
1350 |
|
258 |
CLHB 300-12.5 |
500 720 860 |
138.9 200 238.9 |
13.5 12.5 10.5 |
78 83 78 |
1450 |
37.0 |
5.0 |
985 |
|
259 |
CLHB 300-12.5A |
460 662 791 |
127.8 184 219.8 |
12 11 9.3 |
77 82 77 |
1450 |
30.0 |
5.0 |
925 |
|
260 |
CLHB 300-18 |
480 720 900 |
133.3 200 250 |
20 18 15.5 |
77 81 74 |
1450 |
55.0 |
5.0 |
1135 |
|
261 |
CLHB 300-18A |
438 607 821 |
121.7 182.5 228.1 |
16.5 15 13 |
75 79 72 |
1450 |
45.0 |
5.0 |
1040 |
|
262 |
CLHB 300-18B |
400 600 750 |
111.1 167.0 208.3 |
14 12.5 11 |
73 77 70 |
1450 |
37.0 |
5.0 |
900 |
|
263 |
CLHB 300-20 |
500 720 900 |
138.9 200 250 |
23 20 16 |
80 83 84 |
1450 |
55.0 |
5.0 |
900 |
|
264 |
CLHB 300-20A |
460 662 791 |
127.8 184 219.8 |
20.2 17.5 14.2 |
81 |
1450 |
45.0 |
5.0 |
785 |
|
265 |
CLHB 300-28 |
480 720 900 |
133.3 200 250 |
31 28 25 |
77 81 77 |
1450 |
75.0 |
5.0 |
1350 |
|
266 |
CLHB 300-28A |
444 666 833 |
123.3 185 231.4 |
26.5 24 21.5 |
76 80 76 |
1450 |
75.0 |
5.0 |
1350 |
|
267 |
CLHB 300-28B |
415 623 779 |
115.3 173.1 216.4 |
23 21 18.5 |
79 |
1450 |
55.0 |
5.0 |
1170 |
|
268 |
CLHB 300-32 |
500 720 900 |
138.9 200 250 |
36 32 26 |
79 82.5 84 |
1450 |
90.0 |
5.0 |
1350 |
|
269 |
CLHB300-323A |
460 662 791 |
127.8 184 219.8 |
30.5 28 23.5 |
74 80 74 |
1450 |
75.0 |
5.0 |
1250 |
|
270 |
CLHB 300-32B |
423 609 728 |
117.6 169.3 202.2 |
25.5 23.5 20 |
72 78 73 |
1450 |
55.0 |
5.0 |
1080 |
|
271 |
CLHB 300-44 |
480 720 900 |
133.3 200 250 |
48 44 34 |
76 84 82 |
1450 |
132.0 |
5.0 |
1900 |
|
272 |
CLHB 300-44A |
444 666 833 |
123.3 185 231.4 |
41.4 38 30 |
80 |
1450 |
110.0 |
5.0 |
1700 |
|
273 |
CLHB 300-44B |
409 614 767 |
113.6 170.6 213.1 |
35 32 25 |
78 |
1450 |
90.0 |
5.0 |
1550 |
|
274 |
CLHB 300-50 |
500 720 900 |
138.9 200 250 |
54.5 50 42 |
75 80 78 |
1450 |
132.0 |
5.5 |
1725 |
|
275 |
CLHB 300-50A |
460 662 791 |
127.8 184 219.8 |
47 44 36.5 |
74 79 77 |
1450 |
110.0 |
5.5 |
1520 |
|
276 |
CLHB 300-50B |
423 609 728 |
117.6 169.3 202.2 |
41 38 32 |
72 77 75 |
1450 |
90.0 |
5.5 |
1400 |
|
277 |
CLHB 300-50C |
389 561 670 |
108.2 155.7 186 |
35.5 33 27.5 |
69 74 72 |
1450 |
75.0 |
5.5 |
1250 |
|
278 |
CLHB 300-65 |
500 720 900 |
138.9 200 250 |
71 65 58 |
75 81 82 |
1450 |
200.0 |
5.5 |
2150 |
|
279 |
CLHB 300-65A |
460 662 791 |
127.8 184 219.8 |
60 55 49 |
74 80 81 |
1450 |
160.0 |
5.5 |
1730 |
|
280 |
CLHB 300-65B |
423 609 728 |
117.6 169.3 202.2 |
49 45 35 |
73 79 80 |
1450 |
110.0 |
5.5 |
1630 |
|
序號 |
型號 |
流量Q |
揚程 H （m） |
效率 η (%) |
轉速 N (r/min) |
電機 功率 P (KW) |
必需汽 蝕余量 (NPSH)r (m) |
重量 W （Kg） | |
|
(m3/n) |
(I/S) | ||||||||
|
281 |
CLHB 300-65C |
389 561 670 |
108.2 155.7 186 |
42 38 30 |
72 78 79 |
1450 |
90.0 |
5.5 |
1500 |
|
282 |
CLHB 300-80 |
500 720 900 |
138.9 200 250 |
84 80 72 |
74 80 75 |
1450 |
250.0 |
5.5 |
2280 |
|
283 |
CLHB 300-80A |
460 662 791 |
127.8 184 219.8 |
74 70.5 63.5 |
73 79 74 |
1450 |
200.0 |
5.5 |
2150 |
|
284 |
CLHB 300-80B |
423 609 728 |
1176 |
65 62 56 |
71 77 72 |
1450 |
160.0 |
5.5 |
1980 |
|
285 |
CLHB 300-80C |
389 561 670 |
108.2 155.7 186 |
57 54.5 49 |
68 75 70 |
1450 |
132.0 |
5.5 |
1850 |
|
286 |
CLHB 350-12.5 |
718 1080 1345 |
199.4 300 373.6 |
15 12.5 11 |
75 83 81 |
970 |
55.0 |
5.5 |
1200 |
|
287 |
CLHB 350-12.5A |
663 995 1245 |
184.2 276.4 345.8 |
12 10 8.5 |
72 81 79 |
970 |
45.0 |
5.5 |
1020 |
|
288 |
CLHB 350-20 |
718 1080 1345 |
199.4 300 373.6 |
23.5 20 18 |
76 82 80 |
970 |
90.0 |
5.5 |
1450 |
|
289 |
CLHB 350-20A |
663 995 1245 |
184.2 376.4 345.8 |
20 17 15 |
74 80 78 |
970 |
75.0 |
5.5 |
1320 |
|
290 |
CLHB 350-20B |
620 931 1165 |
172.2 258.6 323.6 |
17.5 15 13 |
71 78 77 |
970 |
55.0 |
5.5 |
1150 |
|
291 |
CLHB 350-32 |
718 1080 1345 |
199.4 300 373.6 |
36.4 32 28.5 |
79 83 78 |
1450 |
132.0 |
5.5 |
2150 |
|
292 |
CLHB 350-32A |
663 995 1245 |
184.2 276.4 345.6 |
30.5 27 25 |
74 81 76 |
1450 |
110.0 |
5.5 |
2000 |
|
293 |
CLHB 350-32B |
620 931 1165 |
172.2 258.6 323.6 |
26.5 24 21 |
73 79 75 |
1450 |
90.0 |
5.5 |
1850 |
|
294 |
CLHB 350-40 |
718 1080 1345 |
199.4 300 373.6 |
44.6 40 34.6 |
82 |
1450 |
160.0 |
5.5 |
1700 |
|
295 |
CLHB 350-40A |
642 965 120 |
178.3 268.1 334.2 |
35.7 32 27.7 |
80 |
1450 |
132.0 |
5.5 |
1500 |
|
296 |
CLHB 350-40B |
600 900 1121 |
166.7 250 311.4 |
31.2 28.2 24.6 |
78 |
1450 |
110.0 |
5.5 |
1300 |
|
297 |
CLHB 350-50 |
718 1080 1345 |
199.4 300 373.6 |
54.7 50 44.2 |
78 83 77 |
1450 |
200.0 |
5.5 |
2300 |
|
298 |
CLHB 350-50A |
663 995 1245 |
184.2 276.4 345.8 |
48.3 44 36.8 |
77 81 76 |
1450 |
160.0 |
5.5 |
2100 |
|
299 |
CLHB 350-50B |
620 931 1165 |
172.2 258.6 323.6 |
42.5 38 32.3 |
79 |
1450 |
132.0 |
5.5 |
1950 |
|
300 |
CLHB 350-60 |
718 1080 1345 |
199.4 300 373.6 |
64.8 60 55 |
82 |
1450 |
250.0 |
5.5 |
2500 |
|
301 |
CLHB 350-60A |
663 995 1245 |
184.2 376.4 345.8 |
59.2 54 48 |
80 |
1450 |
200.0 |
5.5 |
2250 |
|
302 |
CLHB 350-60B |
620 931 1165 |
172.2 258.6 323.6 |
51.3 46.9 41.3 |
78 |
1450 |
160.0 |
5.5 |
2100 |
|
303 |
CLHB350-12.5(I) |
1000 1200 1450 |
277.8 333.3 402.8 |
13.5 |
76 80 77 |
970 |
55.0 |
6.0 |
1250 |
|
304 |
CLHB 350-12.5(I)A |
900 1080 1300 |
250 300 361 |
11.5 10.5 9 |
76 80 76 |
970 |
45.0 |
6.0 |
1150 |
|
305 |
CLHB 350-20(I) |
1000 1200 1450 |
277.8 333.3 402.8 |
23 20 16 |
76 80 76 |
970 |
90.0 |
6.0 |
1580 |
|
306 |
CLHB 350-20(I)A |
900 1080 1300 |
250 300 361 |
19 17 14 |
73 78 74 |
970 |
75.0 |
6.0 |
1350 |
|
307 |
CLHB350-32(I) |
1000 1200 1450 |
277.8 333.3 402.8 |
36 32 26 |
74 78 75 |
1450 |
160.0 |
6.0 |
1870 |
|
308 |
CLHB350-32(I)A |
900 1080 1300 |
250 300 361 |
31.5 28 23 |
72 76 73 |
1450 |
132.0 |
6.0 |
1720 |
|
309 |
CLHB 350-32(I)B |
745 985 1182 |
207 |
27 25 20 |
71 75 72 |
1450 |
110.0 |
6.0 |
1650 |
|
310 |
CLHB 350-50(I) |
1000 1200 1450 |
277.8 333.3 402.8 |
55 50 43 |
70 74 72 |
1450 |
250.0 |
6.0 |
2350 |
|
311 |
CLHB 350-50(I)A |
900 1080 1300 |
250 300 361 |
47.5 44 38 |
68 72 70 |
1450 |
200.0 |
6.0 |
2100 |
|
312 |
CLHB 350-50(I)B |
745 985 1182 |
207 273 328 |
42 38.5 34 |
60 70 68 |
1450 |
160.0 |
6.0 |
2000 |
CLHB,PVHB便拆式船用離心泵
泵浦產品 (1059)
泵頭 (13) 氣泵 (17) 電泵 (25) 流程泵 (8) 葉片泵 (33) 變頻泵 (1) 變量泵 (11) 手動泵 (5) 壓力泵 (6) 塑料泵 (15) 齒輪泵 (58) 中開泵 (5) 混流泵 (12) 離心泵 (107) 給水泵 (15) 循環泵 (9) 疏水泵 (2) 轉子泵 (11) 管道泵 (21) 潛水泵 (31) 軸流泵 (9) 磁力泵 (23) 自吸泵 (38) 消防泵 (19) 旋渦泵 (14) 多級泵 (11) 真空泵 (35) 化工泵 (26) 螺桿泵 (17) 液下泵 (25) 計量泵 (53) 隔膜泵 (29) 往復泵 (7) 柱塞泵 (31) 驅動泵 (3) 屏蔽泵 (26) 試壓泵 (20) 船用泵 (55)
空調泵 (4) 民用泵 (7) 衛生泵 (9) 保溫泵 (8) 蠕動泵 (26) 潤滑泵 (3) 冷卻泵 (5) 噴射泵 (13) 噴泉泵 (6) 瀝青泵 (3) 曝氣機 (4) 渣(泥)漿泵 (28) 排污泵|污水泵 (32) 油泵|油桶泵 (65) 閥門產品 (1838) 執行機構 (121) 管道管件 (309) 密封件 (193) 風機 (294)首頁｜供求反饋｜質量承諾｜訂購方式｜付款方式｜商品配送｜售后服務｜技術支持｜免責條款｜客戶投訴｜網站介紹｜聯系我們
Copyright®2011 www.zfdzsp.cn 上海華邦工業商務網(倍源工貿)版權所有.
聯系電話：021-66770508 13916500500 傳真：021-66108310
Email:91way@163.com QQ:40606422
滬ICP備2021005791號
滬公網安備31010702003255號
您的位置：您的位置：
91way@163.com
