ZW8P-12/630-20型戶外預付費計量式真空斷路器產品詳細說明：

ZW8P-12/630-20型戶外預付費計量式真空斷路器是三相交流50Hz、額定電壓12kV的戶外真空斷路器、計量一體化開關設備，與三相多功能表配套實現開斷、關合配電系統負荷電流、過載電流和短路電流，并具有高精度高壓計量裝置，實現有功電能表、無功電能表、有功需量表、功率因數、預付費表、記錄、自動抄表。以國際標準IC卡RS485接口，紅外通訊、大畫面液晶顯示多項技術，靈活預置多種功能，以IC卡或手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。電力部門可根據本地具體情況自行選擇一種或多種傳輸方式，方便電力部門實現計算機網絡管理，從而適應對用戶有效及時地現代化科學管理需求。

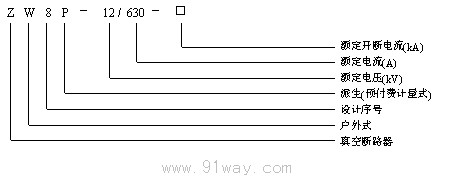

ZW8P-12/630-20型戶外預付費計量式真空斷路器型號及其含義：

使用環境：

1.海拔高度：不超過1000米(超過為高原型)。
2.周圍空氣溫度：—45℃～＋40℃
3.相對溫度：日平均不大于95%，月平均不大于790%。
4.風速：不超過35m/s。
5.無易燃、爆炸危險、化學腐蝕及劇烈振動場所。

ZW8P-12/630-20型戶外預付費計量式真空斷路器主要技術參數

項     目			單位	數值
額定電壓			KV	12
額定絕緣水平	lmin工頻 耐壓	干試	KV	42
		濕試（對地）		34
	雷電沖擊耐壓（峰值）			75
額定電流			A	630
額定頻率			Hz	50
額定短路開斷電流			KA	16、20
額定短路關合電流（峰值）				40、50
額定峰值耐受電流				40、50
額定短路耐受電流4s				16、20
操作順序				分-0.3s-合分-180s-合分
額定短路電流開斷次數			次	30
機械壽命			次	10000
二次回路lmin工頻耐壓			kV	2
過電流脫扣器額定電流			A	5

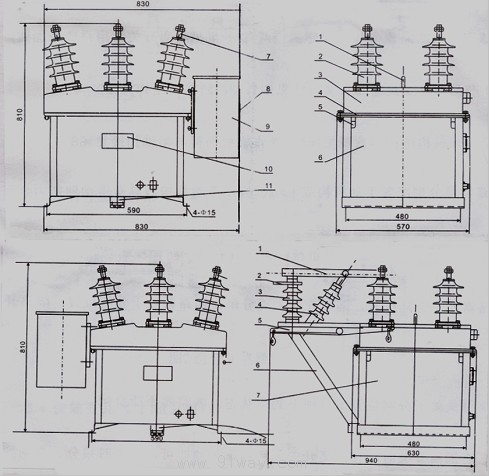

ZW8-12/630-20型戶外預付費計量式真空斷路器的外形尺寸和安裝尺寸：

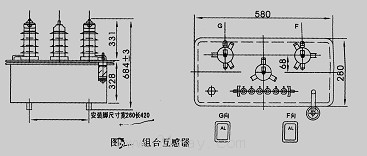

ZW8—12/630—20型戶外組合互感器的外形尺寸和安裝尺寸：



訂購須知：

1.產品型號、名稱、額定電壓、電流、開斷容量，保護CT變化。
2.組合互感器箱電流互感器變化，精確等級，電壓互感器變比，精確度，是否要求容量，三柱式五柱式。
3.控制線路技術要求。
4.是否配置外部連接電纜，規格、型號數量。
5.訂貨數量及附件。
6.配用手動或電動式操作機構，操作電壓AC110V、AC220V、DC110V、DC220V可選；如果客戶要求不帶組合互感器，原則上客戶自備操作電源。客戶特殊要求供方附帶操作電源，可加裝內置電壓互感器型式供應。
7.計量用CT、PT要求干式內置，應按特殊協商訂貨。
