AQM,AQMZ系列鋼球式節能安全聯軸器產品詳細說明：

AQM鋼球式節能安全聯軸器特點

（1）起動性能好，可將電動機的帶載起動轉變?yōu)榭蛰d起動，實現工作機的軟起動；減低起動電流，減少起動能耗。
（2）節省電能和設備投資費用，可解決帶負載起動機器時“大馬拉小車”的不合理現象，提高電網功率因數，減少無功損耗，節約能源，又可簡化電機起動設備，降低設備投資費用。
傳遞的轉矩可調節，容易實現過載安全保護。當工作機過載或卡死時，鋼球膜片式安全節能聯軸器自動打滑，可防止電機燒毀和其他零部件的損壞。
（3）除起動、制動階段外，鋼球膜片式安全節能聯軸器主動軸與從動軸無轉速差，無摩擦損耗，傳動效率高。
（4）鋼球膜片式安全節能聯軸器采用不銹鋼金屬彈性元件，可以在一定范圍內補償被聯結兩軸偏移，有一定的的減振、緩沖作用。且金屬彈性元件能適應高溫使用環境，傳動更可靠，維護工作量更小。

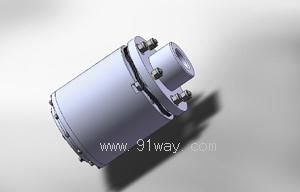

AQM,AQMZ系列鋼球式節能安全聯軸器

3 結構型式與基本參數
3.1結構型式
3.1.1聯軸器按不同的結構型式分為兩種，見表1。

表1

序號	結 構 名 稱	代 號	結 構 型 式

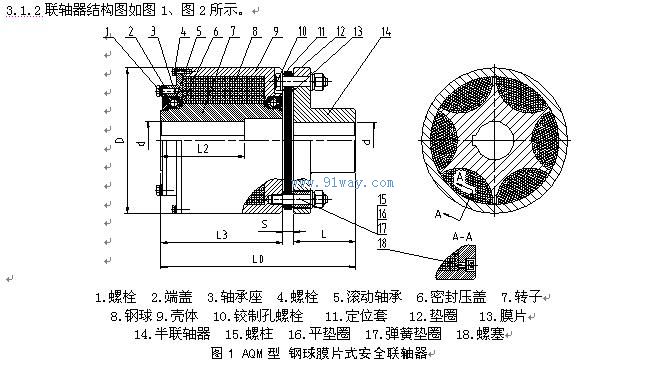

1	基本型	AQM	基本型

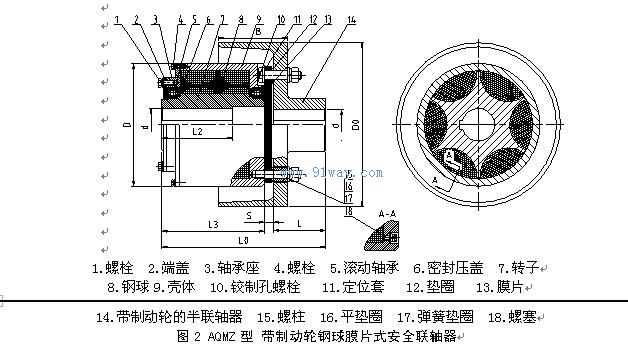

2	帶制動輪型	AQMZ	帶制動輪

3.3 基本參數

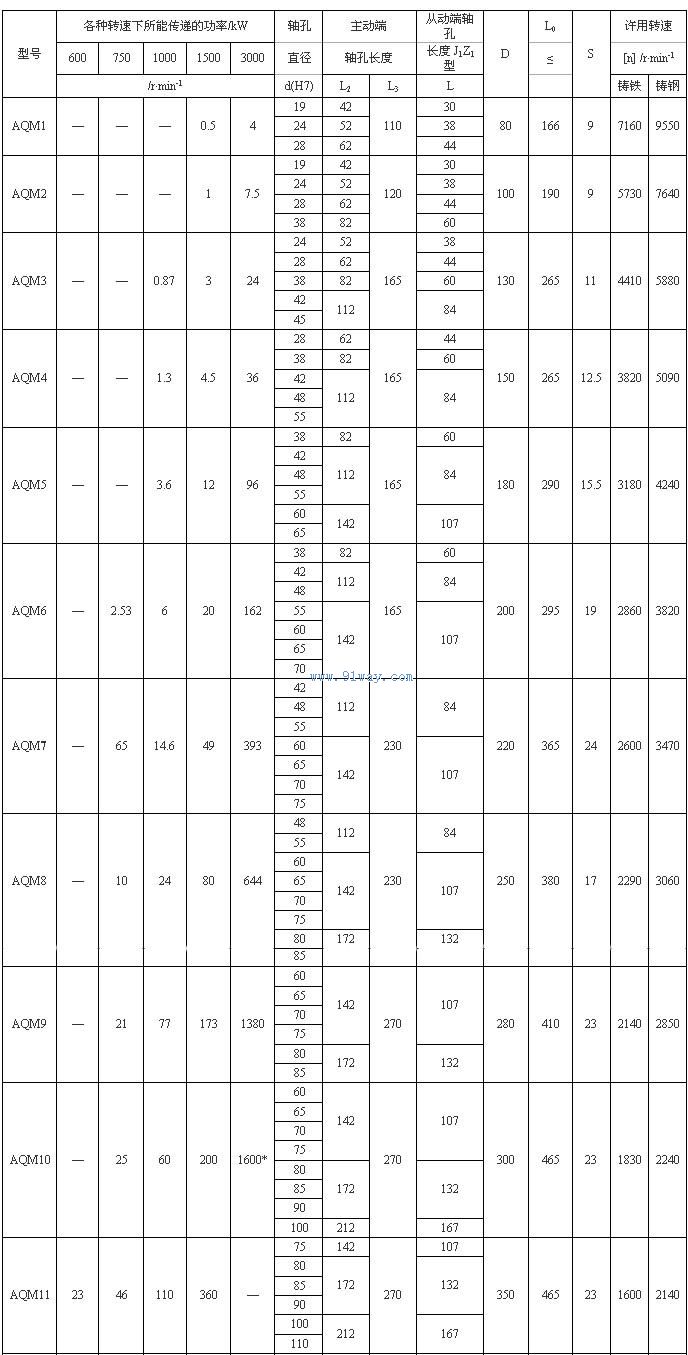

3.3.1 AQM型聯軸器基本參數和規格尺寸見表2。
表2 AQM型聯軸器基本參數和規格尺寸
單位：mm

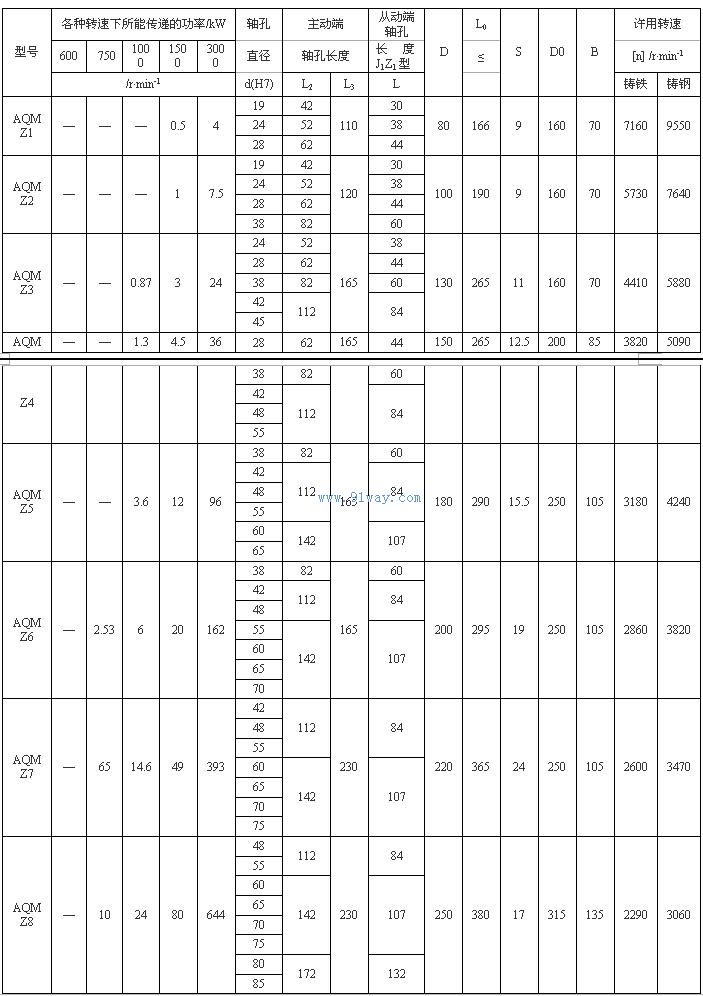

3.3.2 AQMZ型聯軸器基本參數和規格尺寸見表3。

表3AQMZ 型聯軸器基本參數和規格
單位：mm

3.2.4聯軸器的許用補償量見表4。
表4 AQM、AQMZ型鋼球膜片式安全聯軸器的許用補償量

型號代號	1～6	7～10	11～14	15～17
徑向△Y mm	≤0.2	≤0.3	≤0.4	≤0.6
角向△α	≤1°30′	≤1°00′		≤0°30′
