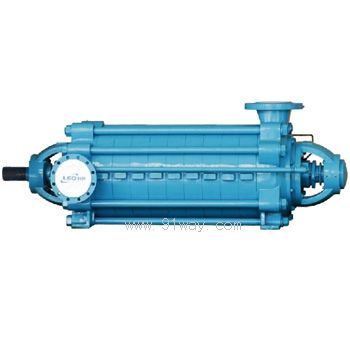

D,DM,DF,DY型系列泵系單吸多級節段式離心泵產品詳細說明：

概述
D、DM、DF、DY型系列泵系單吸多級節段式離心泵，該系列泵采用國家推薦的節能高效水力模型，由湖南利歐泵業有限公司和中國礦業大學聯合研制，該技術條件符合GB/T5657《離心泵技術條件Ⅲ類》，具有性能覆蓋廣、效率高、結構合理、運轉安全、運行平穩、噪音低、壽命長、安裝維修方便等特點。

用途
D型泵，適用于礦山、工廠及城市給水、排水用，供輸送不含固體顆粒及磨料，不含懸浮物的清水或物理化學性質類似于清水的其它液體。
DM型泵，適用于鋼鐵廠、礦山排水、污水輸送等場合，供輸送固體顆粒含量不大于2%，顆粒小于0.5㎜的礦山排水及其它污水。
DF型泵，供輸送不含固體顆粒的腐蝕性液體之用，也可作鍋爐給水泵用。
DY型泵，適用于輸送不含固體顆粒，粘度小于120厘沲的油類或石油產品。

型號說明
□ □－□×□
第一組字母表示
D-單吸多級節段式離心清水泵
DM-單吸多級節段式耐磨離心泵
DF-單吸多級節段式耐腐蝕泵
DY-單吸多級節段式離心油泵
第二組數字，表示泵的設計點流量（m3/h）
第三組數字，表示泵的設計點單級揚程
第四組數字，表示泵的級數

結構特點
本系列泵為臥式安裝，吸入口為水平方向，吐出口方向?yàn)榇怪毕蛏希�根�?jù)需要也可以改變水泵進出口結構形式。主要由殼體部分，轉子部分，平衡機構，軸承部分及密封部件組成。
殼體部分：主要由進水段、中段、出水段、導葉等用螺栓聯接而成，構成工作室。
轉子部件：主要由軸及裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件采用平鍵和軸套螺母緊固使之成為一體，整個轉子由兩端軸承支承在泵殼體中。轉子部件中葉輪數是根據泵級數而定。
平衡機構：由平衡環、平衡套、平衡管路等組成。
軸承部件：主要由軸承體、軸承和軸承壓蓋組成。除85-67、155-67、600-80、800-80型泵采用滑動軸承，稀油潤滑外，其余泵均采用滾動軸承，油脂潤滑。
密封部件一般采用填料密封，也可以采用機械密封。
傳動：泵通過彈性聯軸器由原動機直接驅動。從電動機端看，泵為順時針方向旋轉。
