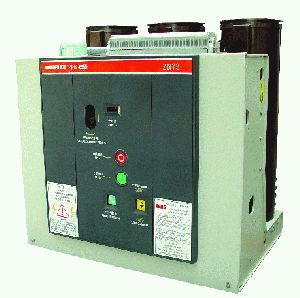

ZN73-12型戶內高壓真空斷路器(以下簡稱斷路器)是三相交流50Hz，額定電壓為12kV的戶內裝置，適用于投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠設備及變電站電氣設施的保護和控制之用。
斷路器符合1984、JB3855標準。

正常工作條件
1、周圍空氣溫度:上限不超過+40℃; 下限不低于-10℃。
2、海拔:海拔高度不超過1000m。
3、濕度:相對濕度:日平均值不大于95%，月平均值不大于90%；飽和蒸汽壓: 日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3Mpa。在高濕度期內溫度急降時，可能凝露。
4、地震烈度：地震烈度不超過8度。
5、周圍空氣應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染。
6、使用場所無經常性劇烈振動。
注:用戶若需超上述正常使用條件的斷路器，可與我公司協商訂制。

ZN73系列戶內交流高壓真空斷路器型號含義及分類

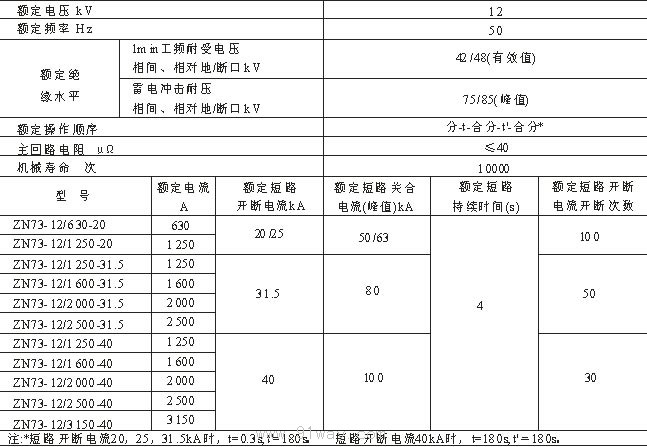

ZN73系列戶內交流高壓真空斷路器主要技術參數

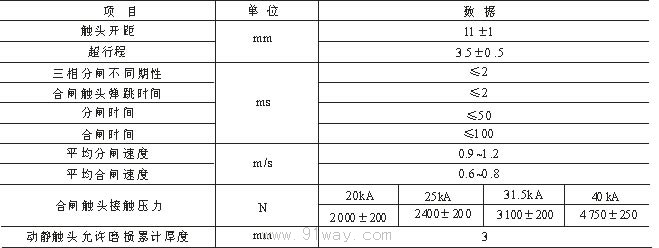

斷路器機械特性參數見表2。

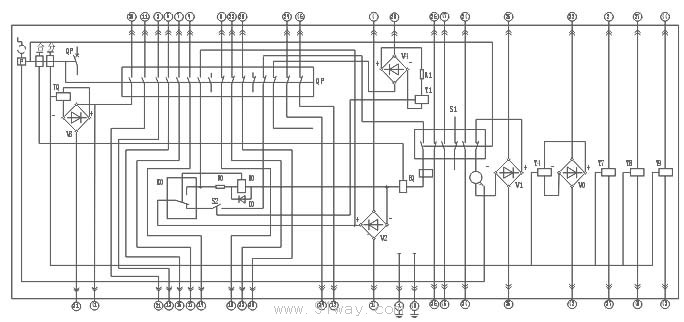

KO-機構內部防跳繼電器Y1-閉鎖電磁鐵（可選件）DO-二極管
HQ-合閘脫扣器R0，R1-限流電阻TQ-分閘脫扣器
Y4-低電壓脫扣器（可選件）M-彈簧操作機構的儲能電機
Y7～Y9-間接式過電流脫扣器（可選件）S2-閉鎖電磁鐵的輔助開關（可選件）V0～V4-整流元件S1-儲能用微動開關
P-手動操作機構QF-斷路器主觸頭的輔助開關



KO-機構內部防跳繼電器HQ-合閘脫扣器
DO-二極管 TQ-分閘脫扣器
R0，R1-限流電阻M-彈簧操作機構的儲能電機
Y4-低電壓脫扣器（可選件）S9-用于工作位置的輔助開關
Y7～Y9-間接式過電流脫扣器（可選件）S8-用于試驗位置的輔助開關
V0～V4-整流元件S2-閉鎖電磁鐵的輔助開關（可選件）
P-手動操作機構S1-儲能用微動開關
Y1-閉鎖電磁鐵（可選件）QF-斷路器主觸頭的輔助開關

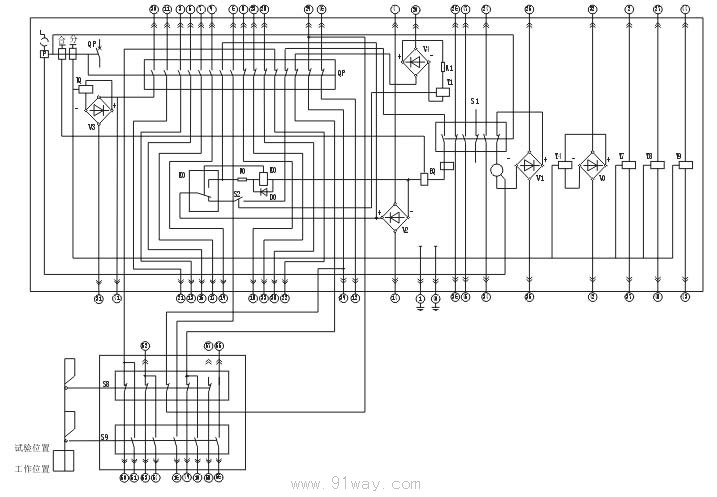

圖2手車式斷路器內部接線圖
外形及安裝尺寸

注：括號內數字為額定電流大于1600A的斷路器尺寸。

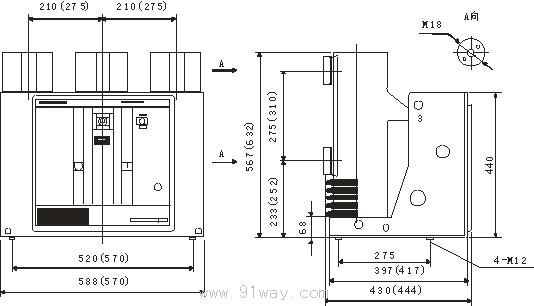

圖1固定式斷路器外形及安裝及寸圖

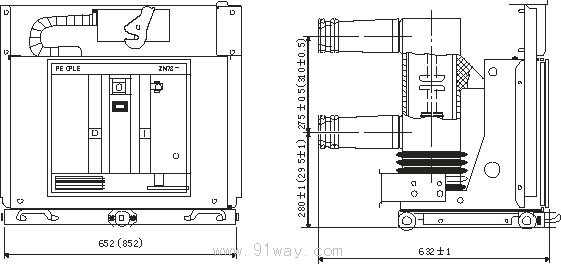

注：1、手車在柜中行程為200mm；
2、括號內數字為額定電流大于等于是1600A的斷路器外形尺寸。
