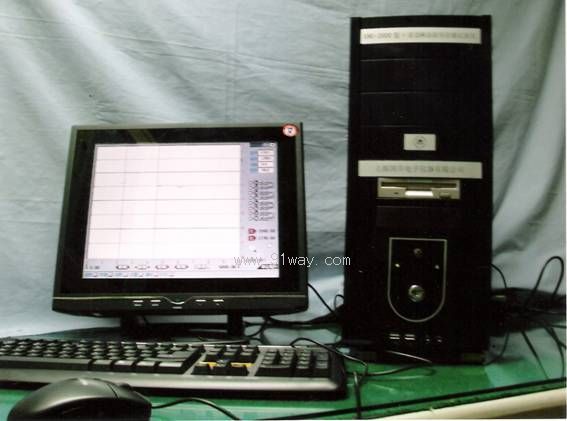

EMC-2000型8通道瞬態波形存儲記錄儀產品詳細說明：

EMC-2000型8通道瞬態波形存儲記錄儀為SC16替代品

瞬態波形存儲記錄儀集實時數據采集和計算機數據處理、存儲記錄技術為一體，可用于電測、非電量測量。可廣泛應用于電力、航空、鐵路交通、功率、頻率的變化過程；測量應力、應變、位移、壓力、流量、心電、腦流導隨時間變化過程或分析記錄設置大小。在工業生產上，各種機電產品（電動機、發電機、繼電器、控制器、軍械）各路電壓電流通道信號重疊對比復零后再作性能檢驗；在控制領域內作連續監督及記錄各種數據及誤差訊號等。與原先應用于上述領域的傳統儀器如SC16-SC-16A光線示波器、筆式記錄儀、磁帶機等相比，具有功能強、操作簡便、測量精度高、測試費用低等特點，是上述儀器的更新?lián)Q代產品。
儀器由系統軟件、儀器主機兩部分組成。包括：586工控計算機、控制卡、采集卡、顯示卡、變換器、另配有打印機。將不同的非周期信號通過各種變換器變成模擬電壓量送入顯示器顯示波形和數據，打印繪圖或數據存盤。

EMC-2000型8通道瞬態波形存儲記錄儀主要性能：

1 用戶界面
EMC-2000型-A配置15 CRT彩色顯示器，可另配15 LCD彩色顯示器或以上大屏幕顯示器或15，PC機鍵盤及鼠標，本機還安裝了3.5 1.44M軟驅 3.5高速硬盤，全漢字顯示，數字化，構成以菜單為特征的操作環境，儀器還能采集和設置參數同時進行，為用戶提供方便。

2 開放式的硬盤配置
EMC-2000型-A僅有8路A/D通道，多路并行采集，且不會因多通道使用時處理帶寬和存儲長度下降。

3 瞬態信號記錄及顯示方式
A 多窗比較顯示
波形顯示能獨立單窗或多窗顯示，能同時顯示任何1-8個通道信號波形圖。同時可以作一些顯示處理，如波形放大（Y軸），波形縱移，左右平移，x軸向壓縮（第8路波形可放大，上下移位）。
B 定位
EMC-2000型-A儀采用比例定位。定標定位有8個，能快捷地將測量數據直接轉換成用戶需要物理量，以數據顯示。
c 全貌圖，細節圖對照顯示
將全部采樣信息融入一個窗口的全貌圖，與之對應的細節圖，是展示全貌圖中任何一個小段波形，即能觀看整個物理過程變換趨勢，也能觀察波形特征。可用光標搜索畫面，即移動全貌圖游標，細節圖與之對應波形自動移出。
D坐標自動讀數
只需按一面板鍵，即可在屏幕上方便地讀出所顯示波形各點的電壓及時間值。EMC-2000型-A僅提供強有力的數劇T/O能力。它包括提供標準并行打印口。RS232口（選件）MSDOS格式磁盤I/O，可方便實現數據存放，打印，繪圖等功能。還可實現通道原始數劇存儲，處理結果存儲，采集參數設置存盤，并可存盤回放，屏拷波形圖。

EMC-2000型8通道瞬態波形存儲記錄儀主要技術指標
1 采樣率： 最高1M多分檔
2 A/D采樣精度： 10bit≤1/2LSB
3 采樣長度： 每通道128KS，可擴充存儲選件達8M采樣點
4 時基數： 1mS 10mS 100mS 1S四檔
5 通道數：1----8
6 輸入信號寬帶：DC-5KHZ
7 量 度：電流0-----10mA 電壓0-----5v
8 系統精度 ：≤±1%
9 采樣 ：F1采樣和鼠標采樣
10 用戶界面：漢語 菜單驅動，多窗口。
11 其他：帶3.5軟驅，硬盤大于120M可硬拷貝波形和數據，帶打印機接口及打印機．
