WAW-300B微機控制電液伺服萬能試驗機產品詳細說明：

1簡介

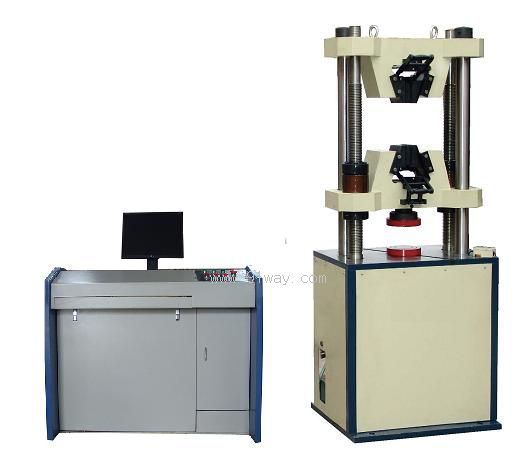

WAW-300B型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。外觀如圖;

2 方案描述
2.1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。
2.2 傳動系統
下橫梁升降采用電機、、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。
2.3 液壓系統
液壓原理如圖二所示，為負載適應型進油節流調速系統。
油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

2.4 安全保護裝置
a）當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷。
b）當活塞升起達到上極限位置時，行程保護，油泵電機停機。

3 WAW-300B微機控制電液伺服萬能試驗機性能技術指標
3.1 最大試驗力： 300kN；
3.2 試驗力測量范圍：1.2KN-300kN；
3.3 試驗力示值精度： ±1%；
3.4 活塞行程：250mm；
3.5 活塞最大移動速度：80mm/min；
3.6 位移測量分辨力：0.01mm；
3.7 最大拉伸試驗空間：550mm(包括活塞行程，可定做)
3.8 最大壓縮空間： 380mm（可定做）
3.9 扁試樣夾持厚度：0-15mm
3.10 圓試樣夾持直徑：φ10-φ32mm
3.11 壓盤尺寸：φ160 mm
3.12 彎曲試驗支滾間距： 350 mm
3.13 支滾寬度：140mm
3.14夾緊方式：液壓夾緊
3.15 傳感器與放大器：油壓傳感器，插裝在PC機內程控放大器，自動調零、標定
3.16 主機外形尺寸：720×580×2000mm
