JJC-1D灌注樁孔徑檢測系統產品詳細說明：

一、用途
JJC-1D灌注樁孔徑檢測系統是為鉆孔灌注樁的成孔質量檢測而設計制造的專用設備，主要用于高層建筑、機場、橋梁、高速公路、高速鐵路、海港、碼頭等工程建設中鉆孔灌注樁成孔孔徑、深度、孔的垂直度、孔壁形狀和孔底沉渣的質量檢測。
本儀器采用電腦控制技術，通過與井下儀器串行通訊，實時顯示各項檢測數據和曲線，實現灌注樁成孔檢測的數字化，具有操作簡便，界面美觀，資料儲存和處理方便、快捷等特點。配備便攜式打印機可現場打印資料，方便地編制檢測速報和成孔質量檢測報告，大幅度提高工作效率和質量。
本儀器已應用于上海市地鐵，高架道路、上海大劇院、東海大橋等項目及蘇通大橋、江陰大橋、杭州灣大橋、京滬高鐵等國家重點建設項目，并遠銷阿聯酋、印尼等國家，取得了良好的經濟效益和社會效益。

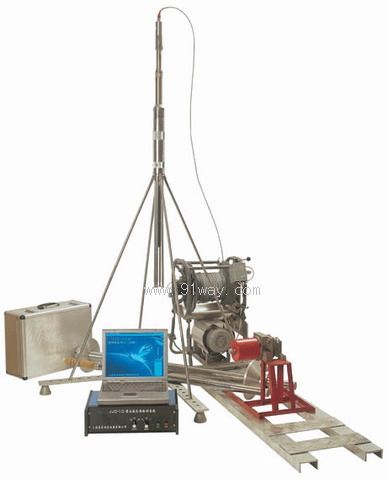

二、系統配套
1、 JJC-1D微機檢測儀（地面儀器）
2、 JJY-2型（或JJY-5型）井徑儀（井下儀器）
3、 JC-1B型電動絞車和井口滑輪（地面儀器）
4、 JNC-1沉渣測定儀（井下儀器）
5、 JJM-1高精度測斜儀（井下儀器）
6、 筆記本電腦（便攜式打印機） （自備，提供上位機檢測軟件）

三、JJC-1D灌注樁孔徑檢測系統技術指標

1、孔徑測量范圍：Ф500mm～Ф1600mm （JJY-2型），選購安裝200mm的擴展腿，測量范圍可擴展至2000mm，
Ф1500mm～Ф2500mm （JJY-5型），選購安裝770mm的擴展腿，測量范圍可擴展至2800mm。
2、孔徑測量誤差：±15mm（JJY-2型），
±25mm（JJY-5型）。
3、井徑儀供電電流：10mA。
4、井徑儀靈敏度： ≥100mV/10cm （供電電流10mA時）。
5、電纜長度：100m（最長可選配125m）。
6、電纜拉力：0.35t （拉斷力 0.65t）。
7、沉渣厚度檢測： 可配沉渣測定儀井下儀器
電極間距0.02m±0.5mm
電阻率測量誤差≤5%
8、垂直度檢測： 可配測斜儀探管井下儀器
測量范圍 0～10°
分辨率 0.01°
測量誤差 ≤±0.1%
9、深度指示誤差： ≤1‰。
10、工作溫度： 測量探管 0～50℃，
地面儀器 -10℃～45℃，
相對濕度 <85%。
11、井徑儀耐壓： ≥3Mpa`。
12、工作電壓： 220V 50HZ 50W。

四、選配件
1、 筆記本電腦
2、 打印機（A4）
