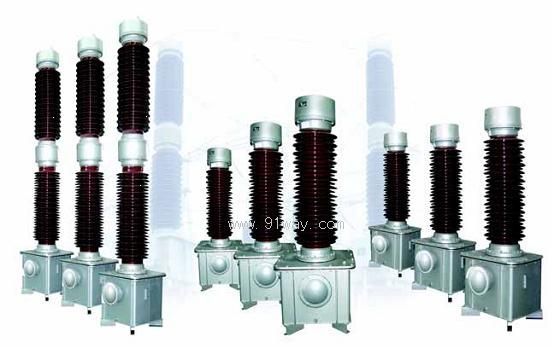

TYD220-220kV電容式電壓互感器產品詳細說明：

TYD220-220kV電容式電壓互感器產品由電容分壓器和電磁單元兩部分組成，電容分壓器由瓷套、電容芯子、電容器油和金屬膨脹器組成，電磁單元由中間變壓器、補償電抗器和阻尼器組成。該系列互感器采用速飽和阻尼裝置，瞬變響應速度快并能可靠的阻尼鐵磁諧振。產品優化了密封結構，具有良好的密封性能。

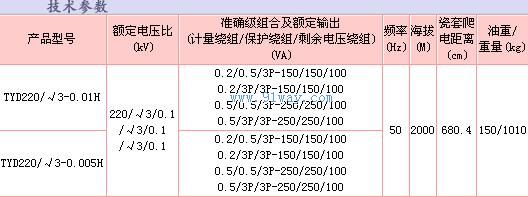

1、額定電壓為220kV，設備最高電壓為252kV，額定頻率為50Hz。
2、額定工頻耐受電壓為395kV，額定雷電沖擊耐受電壓為950kV（全波）。
3、額定電壓因數/時間為 1.2（連續） 1.5（30s）。
4、準確級組合為0.2/0.5（3P)/3P,二次負載為100/100/100VA。
5、可提供給用戶的電容量分別有：0.0033H,0.0035H,0.004H,0.005H,0.0075H,0.01H

TYD220-220kV電容式電壓互感器
