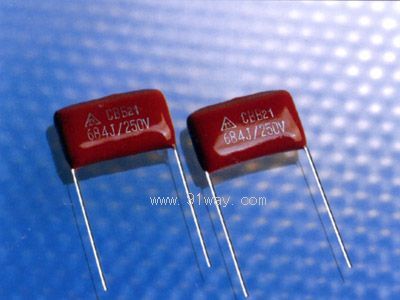

CBB21金屬化聚丙烯膜電容器

特點及用途：
金屬化聚丙烯膜卷繞，無感式結構
環氧樹脂包封，CP線單向引出
高頻損耗極小，內部溫升很低
電容量穩定，絕緣性能優良
具有良好的自愈特性
適用于直流、脈動、高頻較大電流場合，可廣泛應用于顯示設備、音響設備、視聽設備、通信器材、數據傳輸處理等各種電子電器設備中

技術要求：
引用標準：SJ/T 10353-93 IEC384-16
氣候類別：40/085/21
額定電壓：100/160V、250V、400V、630V
電容量范圍：0.001-6.8μF
電容量偏差：J(±5%), K(±10%)
耐電壓：1.60UR(5s)
絕緣電阻：CR≤0.33μF, ≥30000MΩ (20oC, 1min) CR>0.33μF, ≥10000MΩ·μF (20oC, 1min)
損耗角正切：≤0.001% (20oC, 1KHz)

CBB21金屬化聚丙烯膜電容器外形尺寸 （W×H×T×P）Unit：mm
下表所列為基本尺寸。客戶可提出尺寸要求協商解決。索取樣品下達定單時請明確尺寸要求。

0.68μF ---- 18.5×17.5×11.5×15 （100V/160V）Maxdv/dt:100V/μS
0.68μF ---- 18.5×17.5×11.5×15 （250V）Maxdv/dt:100V/μS
0.68μF ---- 25×22×14.5×20 （400V）Maxdv/dt:80V/μS
0.68μF ---- 25×22×14.5×20 （630V）Maxdv/dt:80V/μS
1.0μF ---- 26×18×10.5×22.5 （100V/160V） Maxdv/dt:60V/μS
1.0μF ---- 26×18×10.5×22.5 （250V）Maxdv/dt:60V/μS
1.0μF ---- 26×18×10.5×22.5 （400V）Maxdv/dt:60V/μS
1.0μF ---- 32×22×14×27.5 （630V）Maxdv/dt:60V/μS
1.50μF ---- 26×21×13×22.5 （100V/160V）Maxdv/dt:60V/μS
1.50μF ---- 30×19×13×25 （250V）Maxdv/dt:50V/μS
1.50μF ---- 30×21×14.5×25 （400V）Maxdv/dt:50V/μS
2.20μF ---- 30×23.5×14.5×25 （100V/160V）Maxdv/dt:50V/μS
2.20μF ---- 30×23.5×14.5×25 （250V）Maxdv/dt:50V/μS
2.20μF ---- 30×23.5×14.5×25 （400V）Maxdv/dt:50V/μS
3.30μF ---- 31×26.5×18×25 （100V/160V） Maxdv/dt:50V/μS
3.30μF ---- 31×26.5×18×25 （250V）Maxdv/dt:50V/μS
3.30μF ---- 31×26.5×18×25 （400V）Maxdv/dt:50V/μS
4.70μF ---- 31×29×20.5×25 （100V/160V）Maxdv/dt:50V/μS
4.70μF ---- 31×29×20.5×25 （250V）Maxdv/dt:50V/μS
6.80μF ---- 36×31×22×30 （100V/160V）Maxdv/dt:40V/μS
6.80μF ---- 36×31×22×30 （250V）Maxdv/dt:40V/μS
1.5uF ---- 32×25×16×27.5 （630V） Maxdv/dt:60V/μS
