JGJ12,JGJ12B直插立式單相交流固態繼電器產品詳細說明：

輸入與輸出回路之間光隔離。

控制信號與TTL邏輯接口。
雙向可控硅輸出，零電壓開啟,零電流關斷。
大于2000V的隔離電壓。
插件焊接結構，體積小，安裝簡便。

產品主要用于工業自動化中弱電與強電的隔離控制也可以作為各種大功率輸出器件的推動級和小功率的用電器。如電動機、電磁閥、電源等無觸點開關控制。

型 號		JGJ12	JGJ12B
輸 入 參 數	控制電壓	3∼32VDC   3∼9VDC  12∼32VDC
	控制電流	6∼22m   A5∼26mA  6∼22mA
	啟動電流	≥6mA
	關閉電壓	≤1VDC
	通斷時間	≤15mS
輸 出 參 數	負載電壓	24∼240VAC   24∼440VAC
	最大負載電流	6A	1A  3A
	通態壓降	≤1.5V
	斷態電壓	≥400V   ≥800V
性 能 參 數	隔離電壓	≥2000V
	絕緣電阻	≥100MΩ
	工作溫度	—25∼75 ℃
	電源頻率	50/60HZ
	負載電流安全系數	阻性負載取2-3倍,感性負載取3-4倍
	外形尺寸(代號)	43×27×12mm3(H-3)	24×22×8mm3(H-4)

外形尺寸.安裝接線圖:(單位:mm)

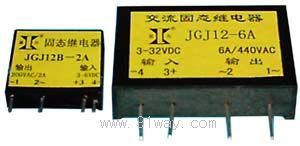

JGJ12,JGJ12B直插立式單相交流固態繼電器
