產品名稱: | BXM(D)-(P/Q)60復合型防爆照明(動力)配電箱(IIB) | ||||
型號規格: | ![]() ![]() |
|||||
產品類別: | 常規產品 -- 特種電器 -- 防爆配電箱 | |||||
![]() |
參考價格: | 廠價直銷 | ||||
產品品牌: | 國產 | |||||
產品產地: | 上海 | |||||
![]() |
可供數量: | 批量 | ||||
供貨周期: | 現貨(或電詢) | |||||
![]() |
|
|||||
![]() |
產品簡介: |
|
BXM(D)-(P/Q)60復合型防爆照明(動力)配電箱(IIB)適用范圍
1、同時出現或分別出現爆炸性氣體(1區或2區)和可燃 性粉塵(20區、21區或22區)的危險場所
2、場所中危險氣體或蒸汽:IIA、IIB
3、溫度組別:T1~T6
4、戶內、戶外(防護等級IP65)
產品特點
1、外殼采用鋁合金壓鑄成形
2、適用各種照明、動力、磁力起動、箱成控制系統
3、接線腔、元器件腔分別獨立
4、可根據需要靈活組合,型式多樣
5、可選用鋼管布線,電纜布線

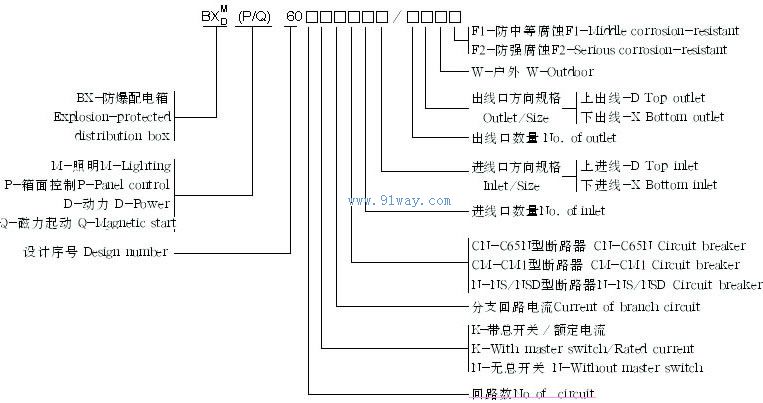

BXM(D)-(P/Q)60復合型防爆照明(動力)配電箱(IIB)型號含義 Type designation

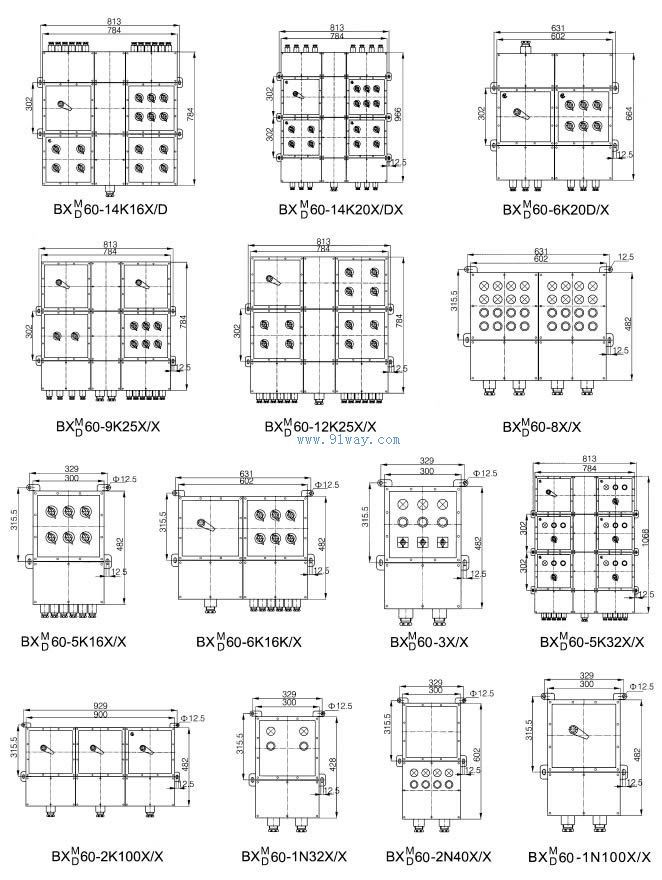

外形尺寸及示意圖 Outline dimensions
主要技術參數 Specification
防爆型標志 |
防護等級 |
電 源 |
額定工作電壓 |
額定工作電流 |
Exde II BT6/ DIP A20 TA T6 |
IP65 |
3P+N+PE,50-60Hz |
AC220~230V/ AC380~400V |
≤160A |
型號 |
防爆標志 |
額定工作電壓(V) |
主回路額定工作電流(A) |
支路數 |
支路額定工作電流(A) |
極數 |
進線口規格 |
出線口規格電纜外徑 |
BX□60-1N |
Exde II BT6/DIP A20 TA T6 |
380/400 220/230 |
1 |
1,2,6,10,16,25,32, 40,50,63,80,100,125 |
3P+N+PE |
G20/F6~F12.5 G25/F8~F18.5 G32/F10.5~F20.5 G40/F14~F25 G50/F16~F36.5 G65/F22~F51.5 |
G20/F6~F12.5 G25/F8~F18.5 G32/F10.5~F20.5 G40/F14~F25 | |
BX□60-2N |
2 | |||||||
BX□60-4N |
4 | |||||||
BX□60-6N |
6 | |||||||
BX□60-8N |
8 | |||||||
BX□60-10N |
10 | |||||||
BX□60-12N |
12 | |||||||
BX□60-14N |
14 | |||||||
BX□60-16N |
16 | |||||||
BX□60-1K |
≤160 |
1 | ||||||
BX□60-2K |
2 | |||||||
BX□60-4K |
4 | |||||||
BX□60-6K |
6 | |||||||
BX□60-8K |
8 | |||||||
BX□60-10K |
10 | |||||||
BX□60-12K |
12 | |||||||
BX□60-14K |
14 | |||||||
BX□60-16K |
16 |

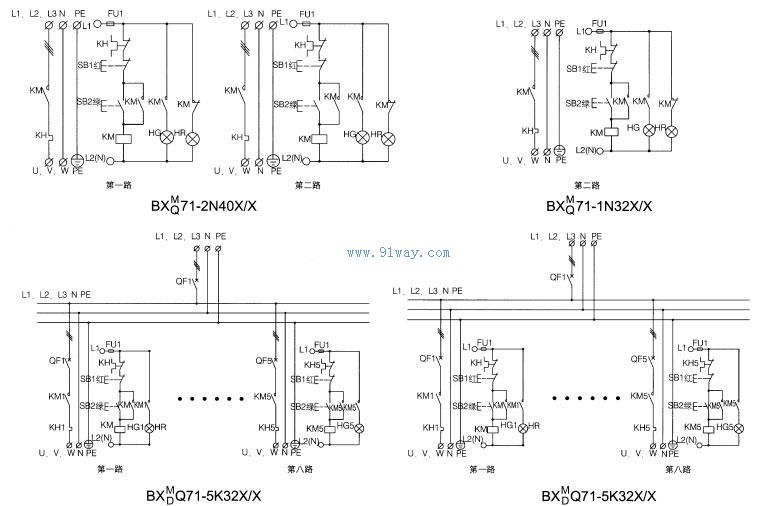

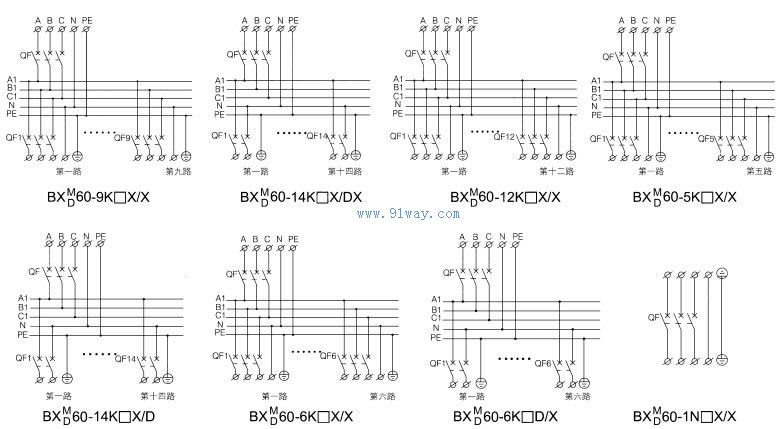

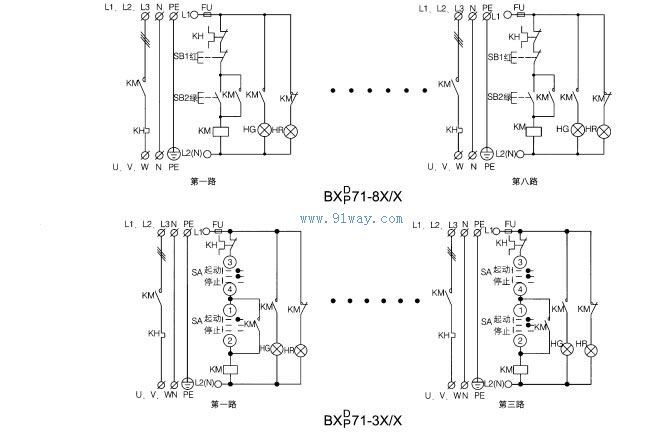

電氣原理圖 Electrical principle chart
