BQX系列星三角起動器(ⅡB)產品詳細說明：

適用范圍
爆炸性氣體混合物危險場所：1區、2區
爆炸性氣體混合物：ⅡA、ⅡB



產品特點：
適用三相異步電動機不頻繁起動和停止；
鑄鋁合金或鋼板焊接外殼，表面噴塑；
內裝交流接觸器、熱繼電器、時間繼電器、電流互感器、電壓表、電流表、轉換開關、指示燈。
延時自動控制時間繼電器（0－60秒內可調）；
適用不間斷長期工作制或反復短時工作制、在反復短時工作制下的操作頻繁為30次/小時，兩次連續起動間隔時間不小于90秒；
具有過載、缺相保護功能；
可根據用戶要求特制；
鋼管或電纜布線均可；
45KW以下為鋁合金殼體，45KW（含45KW）以上的為鋼板焊接殼體；
符合GB3836-2000，IEC60079標準要求。

主要技術參數

產品型號	控制電機功率（KW）	額定電流（A）	熱繼電器整定額定電流（A）	實踐繼電器整定值（S）
BQX-3	13	26	1.051n	11
BQX-17	17	33		13
BQX-22	22	42.5		15
BQX-30	30	58		17
BQX-37	37	72		17
BQX-45	4	90		20
BQX-55	55	105		24
BQX-75	75	150		30
BQX-95	95	190		35

防護等級	防爆標志	防腐等級	進口線螺紋(G”)	出口線螺紋(G”)	電纜外徑（Φmm）
IP54	Exd ⅡBT4	WF1	1’/2～3	1’/2～3	30～50

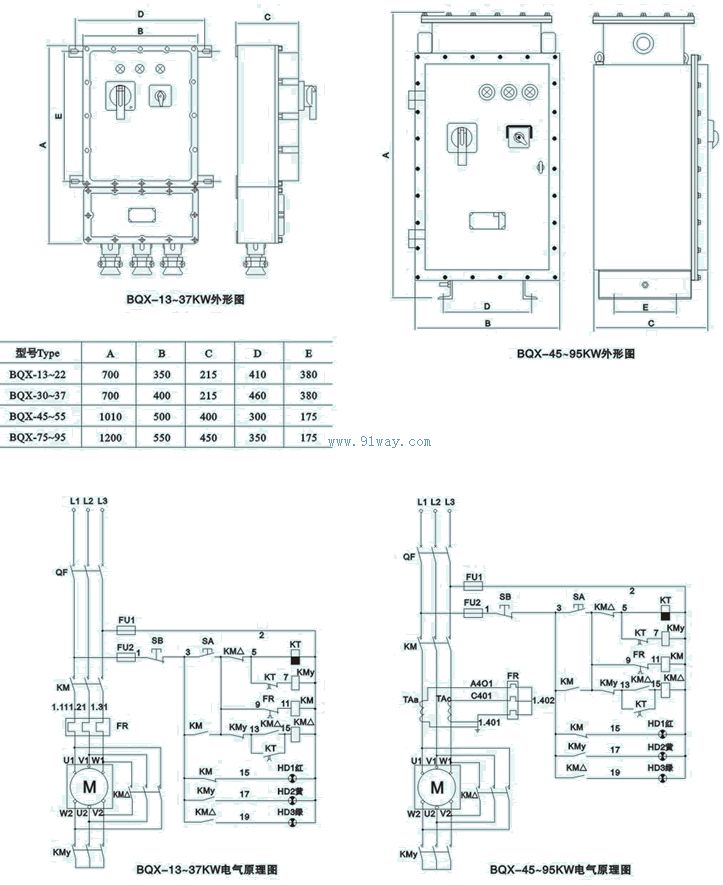

外形舉例

BQX系列星三角起動器(ⅡB)
