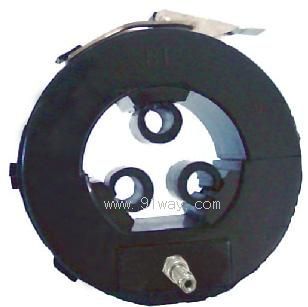

LEMZKJH8-0.5型開合式電子式電流互感器產品詳細說明：

一、概述(Description)
LEMZKJH8-0.5型開合式電子式電流互感器主要適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中測量電流，廣泛用于緊湊型全絕緣環網開關柜，本產品符合IEC60044-8：2002及GB/T20840·8-2007《電子式電流互感器》標準。



三、結構簡介(Construction)
LEMZKJH8-0.5型開合式電子式電流互感器為開合式，采用ABS工程塑料外殼環氧樹脂一體化澆注成形，具有絕緣性能好，外形美觀，便于安裝等特點。該產品體積小，重量輕，無需維護，安裝時將兩個半圓環抱在分相電纜上，用抱箍抱緊卡住，與電纜于一體，和諧美觀。特別是其開合式結構可直接卡裝在電纜上，實現在不改動電纜的情況下免工具安裝。測量范圍寬，二次開路不會產生高電壓，二次輸出為小電壓信號，功耗極小，不需將大信號轉化為小信號，簡化了誤差源，提高了整個系統的穩定性和準確度。

四、技術參數(Technical data)
1、LEMZKJH8-0.5型開合式電子式電流互感器的一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3kV工頻耐壓。(Because 2、技術參數表(technical data form)：

1	額定一次電流 Rated primary current	20～630A
2	額定二次電壓（測量級） Rated secondary voltage for measurement	1.5V，4V
3	額定二次電壓（保護級） Rated secondary voltage for protection	150mV、225mV(鐵心式線圈) (core type coil)
4	額定輸出數字量（測量級） Rated digital output for measurement	0x2D41
5	額定輸出數字量（保護級）Rated digital output for protection	0x01CF/0x00E7
6	測量級準確級 Accuracy class for measurement	0.2級(class)
7	保護級準確級 Accuracy class for protection	5P25(鐵心式線圈) 5P25(core type coil)
8	額定頻率 Rated frequency	50Hz（或60Hz）
9	額定負荷 Rated burden	2kΩ，20kΩ,2MΩ
10	額定一次時間常數 Rated primary time constant	100mS
11	額定喚醒時間 Rated wake-up time	0
12	環境溫度 Ambient temperature	－40℃～＋40℃

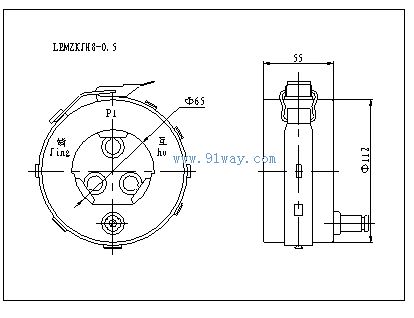

五、外形及安裝尺寸圖

LEMZKJH8-0.5型開合式電子式電流互感器
