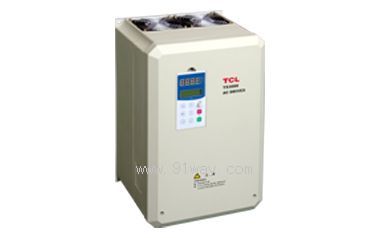

項  目

規  范

額定輸出電壓

三相380V（最大輸出電壓與輸入電源電壓相同）

適配電機額定出功率(KW)

0.75

2.2

5.5

11

18.5

30

45

75

110

160

220

280

1.5

4

7.5

15

22

37

55

90

132

200

250

315

額定輸出電流(A)

2.5

5

13

25

38

60

90

150

210

300

420

540

3.7

9

16

32

45

75

110

170

250

380

480

600

連續運行電流

100%額定輸出電流

過載能力

150%額定輸出電流  2分鐘，180%額定輸出電流  10秒

輸出頻率

0Hz~400Hz

額定輸入電壓

三相380V±20%，50~60Hz±5%

調制方式

優化空間電壓矢量PWM 調制模式

控制方式

有PG反饋矢量控制 ； 無PG反饋矢量控制 ；V/F控制

運行命令給定方式

鍵盤給定；外部端子給定；通過串行通訊口由上位機給定

速度設定方式

鍵盤數字設定；模擬設定；上位機串行通訊設定；脈沖頻率設定等6種方式

速度設定分辨率

數字設定：0.01Hz
模擬設定：1/1000最大頻率

速度設定精度

數字設定：±0.01%最大頻率（－10℃～＋40℃）；
模擬設定：±0.05%最大頻率（25℃±10℃）

速度控制精度

有PG反饋矢量控制：±0.05%額定轉速 ；（25℃±10℃）
無PG反饋矢量控制：±0.5% 額定轉速； （25℃±10℃）

速度控制范圍

有PG反饋矢量控制：1：1000；
無PG反饋矢量控制：1：100

轉矩控制響應

有PG反饋矢量控制：< 150mS；
無PG反饋矢量控制：< 200mS

起動轉矩

有PG反饋矢量控制：200%額定輸出轉矩/0.05Hz；
無PG反饋矢量控制：150%額定輸出轉矩/0.5Hz

制動轉矩

無能耗制動：22KW以內>20%額定輸出轉矩,30KW以上>15%額定輸出轉矩
有能耗制動：>150%額定輸出轉矩

轉矩控制精度

±5%額定輸出轉矩

設定參考電壓輸出

1 路，+10V，5mA

控制電壓源輸出

24 V，100mA；也可通過PLC 端子由外部提供

外部用戶電源輸入

1路，接點輸入端子的工作電源可使用外部有源接點的電源（12~24V）

模擬輸出

1 路，0~10V，輸出可編程，多種輸出量可選
1路，0~10V/0-20mA，輸出可編程，多種輸出量可選

可編程接點輸入

7 路可編程，正/反轉，正/反轉點動、多段速度、多段加/減速時間、自由停車、電壓/電流切換等27種功能可選

脈沖信號輸入

1路，0~50K HZ

PG信號輸入

A＋、A－、B＋、B－差動輸入 ；A－、B－開路集電極碼盤輸入

FAM 頻率信號輸出

1 路，頻率表信號（輸出頻率為變頻器輸出頻率的倍率信號），0~50kHz

集電極開路輸出

2 路，24種運行狀態可選；最大輸出電流50mA

可編程繼電器輸出

2 路，24種運行狀態可選，觸點容量：250V AC /3A 或30V DC /1A

串行通訊接口

RS-485接口

標準功能

電流限幅、轉矩提升、轉速追蹤、直流制動、停電再起動、轉差補償、故障自動復位、頻率上下限限制、偏置頻率、起動頻率、跳躍頻率、頻率增益、載波頻率調整、加/減速模式可調、電壓表輸出、電流表輸出、多段速度、程序運行、擺頻運行、PI閉環運行、比例連動、遠距離控制，正反轉死區

保護功能

過壓、欠壓、過流、電流限幅、過載、過熱、電子熱過載繼電器、過壓失速、數據保護等

四位數碼顯示(LED)

設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、輸出轉矩、開關量端子等16種狀態參數、編程菜單參數以及31種故障代碼等

中文液晶顯示(LCD)

控制方式、當前編程或監視參數名稱、報警內容、鍵盤操作指導等

指示燈(LED)

參數單位、RUN/STOP狀態等

使用條件

安裝場所

室內，海拔不高于1000米，無塵，無腐蝕性氣體，無日光直射

適用環境

-10℃~+40℃（裸機為-10℃~+50℃），20%~90%RH（無凝露）

振動

小于0.5g

儲存方式

-25℃~+65℃

安裝方式

壁掛式，落地電控柜式

防護等級

IP20

冷卻方式

0.75KW及以下為封閉自冷，其它為強迫風冷
