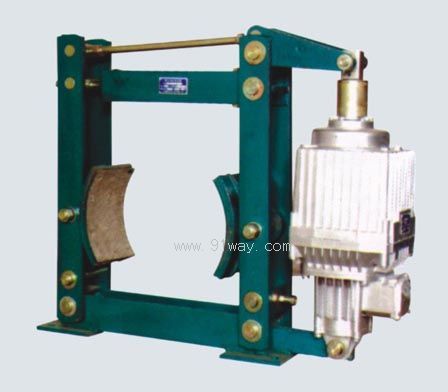

YWZ4系列液壓推桿制動器產品詳細說明：

YWZ4系列液壓推桿制動器主要特點：

1.所有制動器均帶聯鎖式退距均等裝置，專利技術，在使用過程中可始終保持兩側瓦塊退距均等并且無需調整，可完全避免因退距不均使一側制動襯墊浮貼制動輪的現象，并設有瓦塊自動隨位裝置。
2.主要擺動鉸點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑。
3.制動襯墊為卡裝式整體成型結構，更換方便，備有半金屬（無石棉）硬質和半硬質、軟質（含石棉）等不同材質的制動襯墊。
4.全部采用該公司新型電力液壓推動器配套，動作靈敏，壽命長。

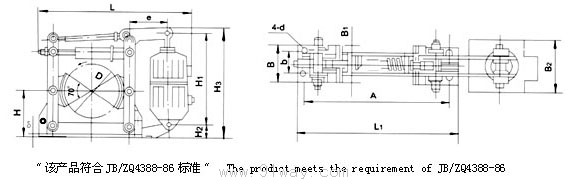

YWZ4系列液壓推桿制動器主要尺寸位置參數

制動器型號 brake type	尺寸 size
	D	H	A	b	d	δ	L	L1	B	B1	B2	I	H1	H2	H3
YWZ4-150/23	150	140	300	60	17	8	500	340	100	90	160	115	316	32	362
YWZ4-200/23	200	170	350	60	17	8	640	390	100	90	160	170	311	91	440
YWZ4-300/30	300	240	500	80	22	10	740	550	130	140	160	170	395	155	570
YWZ4-300/50	300	240	500	80	22	10	820	550	130	140	195	180	470	80	595
YWZ4-400/50	400	320	650	130	22	12	1020	700	180	180	210	235	467	193	725
YWZ4-400/80	400	320	650	130	22	12	1020	700	180	180	210	235	482	178	725
YWZ4-500/121	500	400	760	150	22	16	1150	810	200	200	240	245	680	140	900
YWZ4-600/121	600	475	950	170	26	18	1310	1000	220	240	240	280	670	335	1100
YWZ4-600/201	600	475	950	170	26	18	1310	1000	220	240	240	280	670	335	1100
YWZ4-700/201	700	550	1080	200	34	25	1655	1150	270	280	240	350	785	365	1245

YWZ4系列液壓推桿制動器主要技術性能參數

制動器型號 brake type	制動輸直徑 brakedrum diamteter(mm)	制動力矩 brake torque(Nm)	制動瓦退矩 brake clearamce(mm)	液壓推動器 hveraulic thruster					總重 total wei
				型號 type	額定推力 rated orce(N)	額定行程 rated stroke(mm)	電機功率 motor power(w)	重量 weight(kg)
YWZ4-150/23	150	100	0.7	Ed-23/5	220	50	120	10	23
YWZ4-200/23	200	200	0.7	Ed-23/5	220	50	120	10	31
YWZ4-300/30	300	320	0.8	Ed-30/5	300	50	180	14	65
YWZ4-300/50	300	630	0.8	Ed-50/6	500	60	250	23	78
YWZ4-400/50	400	1000	0.8	Ed-50/6	500	60	250	23	128
YWZ4-400/80	400	1600	0.8	Ed-80/6	800	60	370	24	140
YWZ4-500/121	500	2500	0.8	Ed-121/6	1250	60	370	39	210
YWZ4-600/121	600	3200	1	Ed-121/6	1250	60	370	39	390
YWZ4-600/201	600	5000	1	Ed-201/6	2000	60	550	39	390
YWZ4-700/201	700	8000	1	Ed-201/16	2000	60	550	40	465
注：YWZ2系列制動器配用推動器MYT2系列
