適用范圍

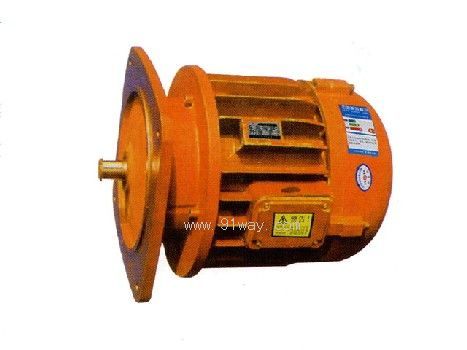

ZDH系列方形電動葫蘆用錐形轉子電動機是新一代方型電動葫蘆用起升電動機，用于要求起動轉矩較大及制動力矩較大的場合，特別適用于頻繁起動的場合。本系列電動機采用50Hz、380V電源。基準工作制S4，負載持續頻率40%，等效起動次數每小時240次。

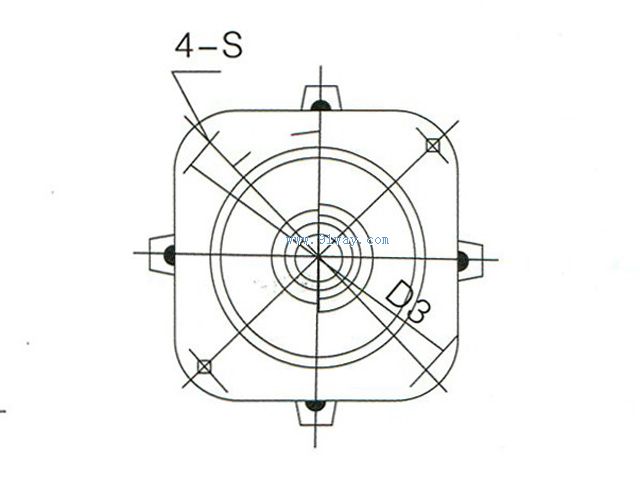

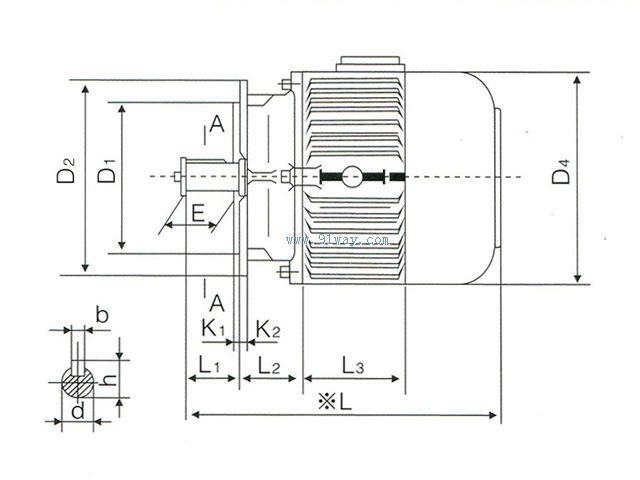

外形安裝尺寸
Mouting modes and dimensions 單位：mm / Unit: mm



結構簡介
ZDH系列方形電動葫蘆用錐形轉子電動機為臥式電動機，采用圓錐面制動器，輸出端軸伸為單鍵式，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級為IP54，冷卻方式為自扇冷式IC0141，絕緣等級采用F級，電機轉組具有可靠的溫度監控保護裝置。

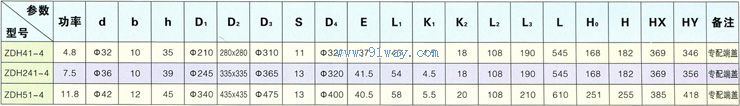

主要技術參數
Technical Specification
