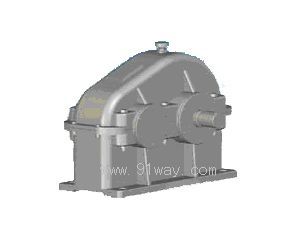

ZD,ZDH,ZDSH單級圓柱齒輪減速器產品詳細說明：

1、ZD單級圓柱齒輪減速器產品特點
ZD型減速器是單級漸開線圓柱齒輪減速器，ZDH是單級圓弧圓柱齒輪減速器，ZDSH是單級雙圓弧圓柱齒輪減速器。它們主要用于礦山、冶金、水泥、建筑、化工、特工等各種機械設備的機械傳動，高速軸轉速不超過1500r/min,齒輪圓周速度不大于18m/s，工作環境為－40℃～＋40℃，可正反轉運行。
2、ZD減速機標記代號
ZD、ZDH、ZDSH減速器的標記包括：型號、中心距、傳動比、裝配型式等。

標記代號：



3、ZD、ZDH、ZDSH減速機的傳動比：

傳動比代號	1	2	3	4	5	6	7	8	9	10	11
公稱傳動比i	2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3

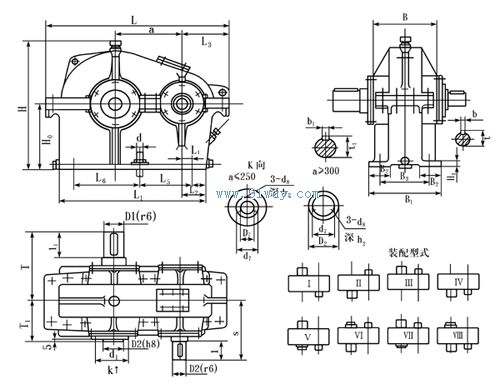

4、ZD、ZDH、ZDSH單級圓柱齒輪減速器安裝尺寸

型號		中心距	中心高	輪廓尺寸			B1	B2	L1	L2	L3	H1	地腳螺釘
		a	H0	H	L	B							d	n	B3	L4	L5	L6
ZD ZDH ZDSH	10	100	130-0.5	240	335	140	150	48	245	35	95	16	M16	4	110	10	─	195
	15	150	200-0.5	355	450	210	220	70	340	35	110	20		6	160		80	200
	20	200	250-0.5	493	575	250	250	80	440	45	145	20			170		130	220
	25	250	300-0.5	593	710	270	290	90	545	50	165	25	M20		210		160	295
	30	300	350-0.5	683	835	300	320	100	650	64	195	30	M24		240	20	205	350
	35	350	400-0.5	778	955	350	360	110	750	68	215	30			280		250	400
	40	400	450-0.5	878	1085	390	400	120	850	67	240	32	M30		310		280	470
	45	450	500-0.5	973	1210	430	450	130	970	92	265	40			340	35	325	525
	50	500	550-1.0	1106	1320	470	500	140	1070	97	275	40	M36		390	40	355	600
	60	600	650-1.0	1301	1550	540	540	145	1265	97	310	45			430		440	700
	70	700	750-1.0	1496	1820	580	610	150	1490	128	370	52	M42		500	55	550	790
	80	800	850-1.0	1690	2058	630	650	160	1715	163	650	55	M48		545	55	650	860

型號		高速軸				S	低速軸				T	裝配型式Ⅴ－Ⅷ						最大重量/kg
		I	D	b	t		I1	D1	b1	t1		T1	d1	D2	d7	d8	h2
ZD ZDH ZDSH	10	55	25	8	27.5	155	55	30	8	32.5	155	95	35	14	24	M6	15	32
	15	55	30	8	32.5	210	70	40	12	42.8	225	135	45	25	35			85
	20	70	40	12	42.8	255	85	55	16	58.5	270	160	60		40			155
	25	85	50	16	53.5	280	105	70	20	74.2	315	170	75					260
	30	105	60	18	63.9	315	115	85	24	90.0	340	185	95	75	55	M8	20	375
	35	105	70	20	74.2	355	125	100	28	105.7	380	215	110					530
	40	125	80	24	85.0	400	140	110	32	116.5	415	235	120					735
	45	140	90	24	95.0	435	165	130	36	137.2	470	255	140					950
	50	160	100	28	105.7	475	180	140	36	147.2	500	275	150					1345
	60	165	120	32	126.5	515	200	170	40	178.5	570	310	180					1915
	70	180	140	36	147.2	580	240	200	45	209.7	630	335	220					2700
	80	180	140	36	148.0	600	240	200	45	210	650	355	200					3500

ZD、ZDH、ZDSH型單級圓柱齒輪減速器承載能力
n1=1000(轉/分)

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11
		公稱傳動比
		2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3
		高速軸許用功率P1（千瓦）
100	中型	8.91	8.07	7.26	6.47	5.69	4.96	4.29	3.58	3.11	2.51	2.13
	重型	7.23	6.53	5.88	5.23	4.60	4.00	3.46	2.90	2.52	2.05	1.73
	特重型	7.23	6.53	5.88	5.23	4.56	3.92	3.34	2.80	2.43	1.99	1.68
	連續型	7.23	6.53	5.88	5.23	4.56	3.91	3.33	2.76	2.37	1.92	1.60
150	中型	29.2	26.5	23.9	21.4	18.8	16.4	14.2	11.9	10.4	8.37	7.09
	重型	23.7	21.5	19.4	17.3	15.2	13.3	11.5	9.63	8.38	6.82	5.77
	特重型	23.7	21.5	19.4	17.3	15.1	13.0	11.1	9.31	8.10	6.64	5.62
	連續型	23.7	21.5	19.4	17.3	15.1	13.0	11.1	9.18	7.89	6.38	5.33
200	中型	67.5	61.3	55.4	49.5	43.7	38.2	33.2	27.8	24.2	19.6	16.6
	重型	54.7	49.6	44.8	40.1	35.3	30.9	26.8	22.5	19.6	16.0	13.5
	特重型	54.7	49.6	44.8	40.1	35.1	30.2	25.8	21.7	18.9	15.5	13.2
	連續型	54.7	49.6	44.8	40.1	35.0	30.2	25.8	21.4	18.4	14.9	12.5
250	中型	128	117	106	94.7	83.8	73.3	63.7	53.4	46.6	37.8	32.1
	重型	104	94.6	85.6	76.6	67.7	59.2	51.4	43.2	37.7	30.8	26.1
	特重型	104	94.6	85.6	76.6	67.1	57.9	49.6	41.8	36.5	30.0	25.4
	連續型	104	94.6	85.6	76.6	67.1	57.9	49.5	41.2	35.5	28.8	24.1
300	中型	216	197	179	160	142	124	108	90.9	79.4	64.4	54.8
	重型	175	160	145	130	115	100	87.4	73.6	64.3	52.5	44.6
	特重型	175	160	145	130	114	98.3	84.3	71.2	62.1	51.5	43.4
	連續型	175	160	145	130	114	98.2	84.2	70.2	60.5	49.1	41.1
350	中型	365	306	278	249	221	194	169	142	124	101	86.0
	重型	296	248	225	202	179	157	137	115	101	82.3	70.0
	特重型	296	248	225	202	177	153	132	111	97.3	80.1	68.1
	連續型	296	248	225	202	177	153	132	110	94.8	77.1	64.6
400	中型	530	485	406	365	324	285	249	209	183	149	127
	重型	430	393	328	295	262	230	201	169	148	121	103
	特重型	430	393	328	295	260	225	194	164	143	118	101
	連續型	430	393	328	295	260	225	193	162	140	114	95.4
450	中型	736	675	615	555	453	399	349	294	258	210	179
	重型	597	546	498	448	366	322	281	238	208	171	146
	特重型	597	546	498	448	363	315	271	230	201	166	142
	連續型	597	546	498	448	363	315	271	227	196	160	134
500	中型	984	904	825	745	665	538	471	397	349	284	243
	重型	798	731	667	602	537	435	380	322	282	231	197
	特重型	798	731	667	602	533	425	366	311	273	225	192
	連續型	798	731	667	602	532	425	366	307	266	217	182
600	中型	—	—	1370	1240	1110	979	860	668	587	479	410
	重型	—	—	1100	1000	893	790	694	541	475	391	334
	特重型	—	—	1100	1000	886	773	669	523	459	380	325
	連續型	—	—	1100	1000	886	772	668	516	447	366	308
700	中型	—	—	—	—	1690	1500	1320	1120	990	744	638
	重型	—	—	—	—	1370	1210	1070	909	801	606	519
	特重型	—	—	—	—	1360	1190	1030	879	775	590	505
	連續型	—	—	—	—	1360	1190	1030	867	755	567	479
800	中型	—	—	—	—	—	—	1795	1535	1334	1076	913
	重型	—	—	—	—	—	—	1473	1244	1081	879	742
	特重型	—	—	—	—	—	—	1432	1201	1042	853	720
	連續型	—	—	—	—	—	—	1428	1184	1016	823	686

n1=1500(轉/分)

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11
		公稱傳動比
		2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3
		高速軸許用功率P1（千瓦）
100	中型	11.7	10.7	9.61	8.58	7.56	6.60	5.71	4.78	4.16	3.36	2.85
	重型	10.5	9.43	8.40	7.39	6.45	5.62	4.86	4.08	3.55	2.88	2.44
	特重型	10.5	9.43	8.40	7.39	6.45	5.62	4.86	4.08	3.51	2.84	2.38
	連續型	10.5	9.43	8.40	7.39	6.45	5.62	4.86	4.08	3.51	2.84	2.37
150	中型	38.1	34.6	31.3	28.0	24.8	21.7	18.8	15.8	13.7	11.1	9.44
	重型	34.2	30.7	27.4	24.1	21.1	18.5	16.0	13.4	11.7	9.55	8.10
	特重型	34.2	30.7	27.4	24.1	21.1	18.5	16.0	13.4	11.6	9.40	7.90
	連續型	34.2	30.7	27.4	24.1	21.1	18.5	16.0	13.4	11.6	9.39	7.85
200	中型	86.8	79.2	71.8	64.4	57.0	50.0	43.5	36.5	31.9	25.9	22.0
	重型	77.9	70.1	62.7	55.5	48.6	42.6	37.0	31.2	27.2	22.2	18.9
	特重型	77.9	70.1	62.7	55.5	48.6	42.6	37.0	31.2	26.9	21.9	18.4
	連續型	77.9	70.1	62.7	55.5	48.6	42.6	37.0	31.2	26.9	21.8	18.3
250	中型	178	163	136	122	108	95.1	82.9	69.7	61.1	49.6	42.2
	重型	160	144	119	105	92.3	81.0	70.6	59.5	52.1	42.6	36.2
	特重型	160	144	119	105	92.3	81.0	70.6	59.5	51.5	41.9	35.3
	連續型	160	144	119	105	92.3	81.0	70.6	59.5	51.5	41.9	35.1
300	中型	295	271	247	223	182	160	140	118	103	84.2	71.8
	重型	265	240	216	192	155	137	119	101	88.2	72.2	61.6
	特重型	265	240	216	192	155	137	119	101	87.3	71.1	60.0
	連續型	265	240	216	192	155	137	119	101	87.2	71.0	59.7
350	中型	—	415	379	343	306	270	217	183	161	131	112
	重型	—	368	331	295	261	230	185	157	137	113	96.2
	特重型	—	368	331	295	261	230	185	157	136	111	93.8
	連續型	—	368	331	295	261	230	185	157	136	111	93.2
400	中型	—	—	548	497	444	393	345	268	236	192	165
	重型	—	—	479	428	379	335	294	229	201	165	141
	特重型	—	—	479	428	379	335	294	229	199	163	138
	連續型	—	—	479	428	379	335	294	229	199	162	137
450	中型	—	—	—	—	615	546	480	407	330	269	231
	重型	—	—	—	—	525	465	409	348	281	231	198
	特重型	—	—	—	—	525	465	409	348	278	228	193
	連續型	—	—	—	—	525	465	409	348	278	227	192
500	中型	—	—	—	—	—	730	643	547	483	363	312
	重型	—	—	—	—	—	622	548	467	412	312	267
	特重型	—	—	—	—	—	622	548	467	407	307	261
	連續型	—	—	—	—	—	622	548	467	407	307	259
600	中型	—	—	—	—	—	—	—	906	802	660	568
	重型	—	—	—	—	—	—	—	773	684	566	487
	特重型	—	—	—	—	—	—	—	773	677	557	475
	連續型	—	—	—	—	—	—	—	773	677	557	472
700	中型	—	—	—	—	—	—	—	—	—	1010	874
	重型	—	—	—	—	—	—	—	—	—	868	749
	特重型	—	—	—	—	—	— <, /T, D>	—	—	, —	855	731
	連續型	—	—	—	—	—	—	—	—	—	854	726

n1=500(轉/分)

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11
		公稱傳動比
		2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3
		高速軸許用功率P1（千瓦）
800	中型	2219	1981	1775	1585	1409	1250	1110	965	853	699	604
	重型	1665	1486	1332	1187	1057	938	823	686	596	484	410
	特重型	1628	1453	1302	1163	1034	913	789	664	574	471	397
	連續型	1625	1443	1290	1151	999	853	729	600	514	416	346

n1=750(轉/分)

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11
		公稱傳動比
		2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3
		高速軸許用功率P1（千瓦）
800	中型	—	—	—	2197	1953	1728	1497	1248	1085	879	759
	重型	—	—	—	1736	1543	1347	1162	973	845	686	579
	特重型	—	—	—	1736	1543	1295	1119	939	815	669	566
	連續型	—	—	—	1711	1480	1269	1081	896	767	622	514

n1=1500(轉/分)

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11
		公稱傳動比
		2	2.24	2.5	2.8	3.15	3.55	4	4.5	5	5.6	6.3
		高速軸許用功率P1（千瓦）
800	中型	—	—	—	—	—	—	1795	1535	1334	1076	913
	重型	—	—	—	—	—	—	1473	1244	1081	879	742
	特重型	—	—	—	—	—	—	1432	1201	1042	853	720
	連續型	—	—	—	—	—	—	1428	1184	1016	823	686

ZD,ZDH,ZDSH單級圓柱齒輪減速器
