NHR17系列熔斷器式隔離開關產品詳細說明：

NHR17系列熔斷器式隔離開關適用范圍

NHR17系列熔斷器式隔離開關是具有國際90年代中期先進水平的產品。其額定絕緣電壓為800V，額定工作電壓至690V，額定工作電流至630A，額定頻率50Hz，有高短路保護之用，但一般不作為直接開閉單臺電動機之用，本產品性能指標符合IEC947-3、GB14048.3標準。

正常工作條件：
1 周圍空氣不超過＋40℃，24小時內其平均值不超過＋35℃，周圍空氣的下限為
　－5℃。
2 開關安裝地點的海拔不超過2000m。
3 安裝地點的空氣相對溫度在最高濕度為＋40℃時不超過50%，在較低的溫度下可　允許有較高的相對濕度，最濕月的月平均最低溫度不超過＋25℃，該月的平均
　最大相對濕度不超過90%。
4 開關的安裝地點的環境的污染等級為3級。
5 開關的安裝類別Ⅲ類。
6 開關安裝在無振動與沖擊的地方。

特點
1 NHR17系列熔斷器式隔離開關的安裝底座與外殼均采用塑料制造，且設計有防觸　電罩，因此此系列開關具有結構緊湊、重量輕、操作可靠、安全、安裝方便、　外形美觀等優點。
2 開關上安裝了微動開關，給指示開關閉合和斷開的指示提供電源轉換。

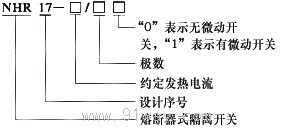

型號及含義:



主要技術參數

配電熔斷器尺碼	00			1			2			3
電源、頻率	AC、50Hz			AC、50Hz			AC、50Hz			AC、50Hz
額定電壓（V）	690	500	400	690	500	400	690	500	400	690	500	400
額定絕緣電壓（V）	800			800			800			800
工頻耐壓（V）	3000			3000			3000			3000
額定工作電流（A）	160			250			400			630
約定發熱電流（A）	160			250			400			630
使用類別	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
額定接通容量	725V、240A			725V、375A			725V、69OA			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、1600A			420V、2500A			420V、4000A			420V、6300A
額定分斷容量	725V、240A			725V、375A			725V、69OA			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、1280			420V、2000A			420V、3200A			420V、5040A
額定短路電流（KA）	50	100	100	50	100	100	50	100	100	50	100	100
熔斷器損耗功率（W）	12			23			34			48

開關與熔斷器的配用關系

的約定發熱電流（A）	熔斷器尺碼	可裝的熔體電流值（A）
160	00	4、6、10、16、20、25、32、35、40、50、63、80、10、125、160
250	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	315、355、400、425、500、630

注：當開關用于電動機電路中，允許熔斷器額定電流大于開關的約定發熱電流。






NHR17系列熔斷器式隔離開關
