PA-20單相電流變送器產品詳細說明：

PA-20單相電流變送器特點

精度等級高，線性度高
采用進口元器件，集成度高，免于定期校驗35mm標準導軌安裝或底座螺釘安裝，通用性強
輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高

技術指標
輸入負載：電流互感器CT：≤0.2VA
超負荷能力：可承受2倍額定值（連續），10倍額定值（10s）
精度：交流：±0.2%、±0.5%
響應時間：＜400ms
輸出電壓：0~10Vdc, 0~5Vdc(負載電阻＝輸入電壓／10mAdc)
輸出電流：0~20mAdc ,4~20mAdc（負載電阻＝10Vdc／輸出電流）
輸出波紋：≤0.5% RO
工作環境溫度：0~50℃／小于80%相對濕度（無冷凝狀態）
貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
耐壓強度：AC2KVrms／min
絕緣阻抗：DC500V時大于100MΩ
電磁兼容性：符合GB／T18268工業設備應用要求（等同IEC61326-1）

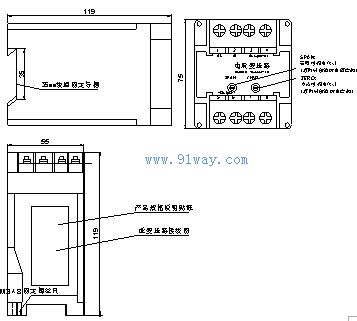

電源消耗：約2VA 安裝尺寸

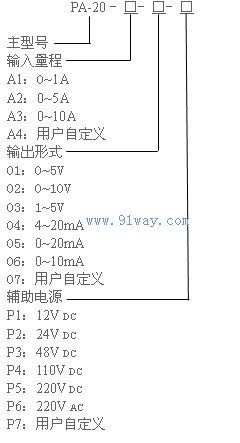

選型代碼


接線圖
