PA-28有功無功組合功率變送器產品詳細說明：

PA-28有功無功組合功率變送器特點

精度等級高，線性度高，采用進口元器件，集成度高，免于定期校驗，35mm標準導軌安裝或底座螺釘安裝，通用性強
輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高

技術指標
輸入負載：電壓互感器PT：≤0.1VA，電流互感器CT：≤0.2VA
超負荷能力：電壓：2倍額定輸入（連續）訊號；電流：10倍額定輸入（連續）訊號10s
精度：±0.2%RO
響應時間：＜400ms
輸出電壓：0~10Vdc, 0~5Vdc (負載電阻＝輸入電壓／10mAdc)
輸出電流：0~20mAdc ,4~20mAdc（負載電阻＝10Vdc／輸出電流）
輸出波紋：≤0.5% RO
工作環境溫度：0~50℃／小于95%相對濕度（無冷凝狀態）
貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
耐壓強度：AC2KVrms／min
絕緣阻抗：DC500V時大于100MΩ
電磁兼容性：符合GB／T18268工業設備應用要求（等同IEC61326-1）
電源消耗：約4VA

PA-28有功無功組合功率變送器安裝尺寸

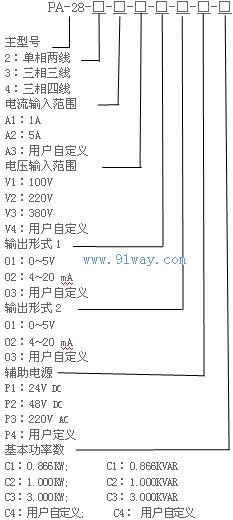

選型代碼

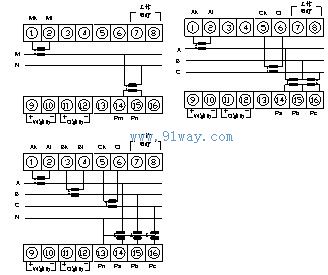

PA-28有功無功組合功率變送器接線圖
